DETAILLIERTE BESCHREIBUNG DER KOMPONENTEN

2.1 | R300 Empfänger

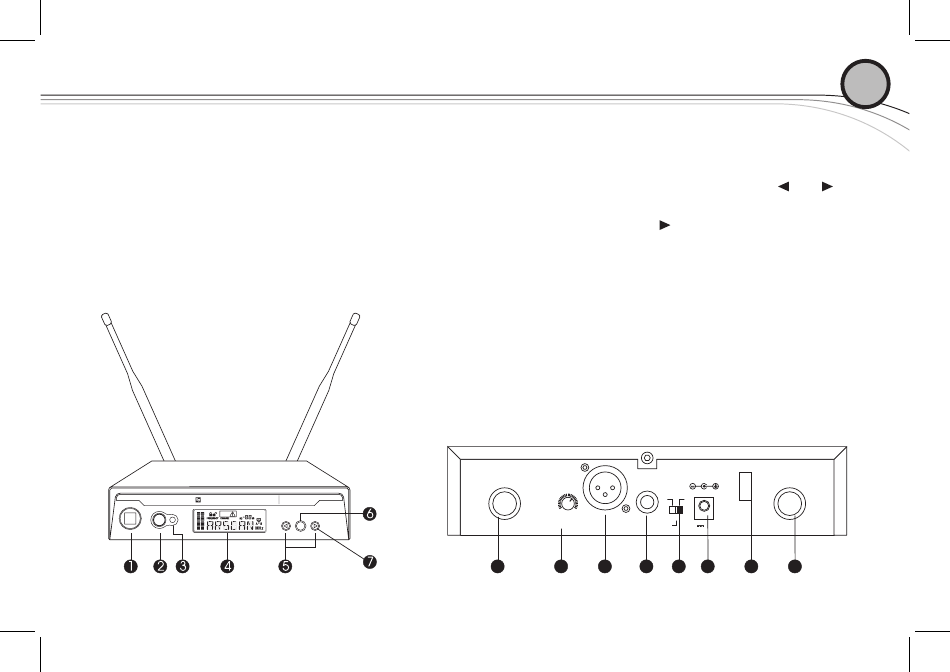

EMPFÄNGER: BEDIENELEMENTE, STECKVERBINDER
1. Stromversorgung ein/aus
2. Taste SYNC zur Datenübertragung
3. EZsync-Infrarotfenster
4. Grafische Anzeige
a. Kanal- oder Frequenzanzeige
b. Diversity-Anzeige
c. HF-Feldstärkeanzeige
d. Audiopegelanzeige
e. Sperranzeige
f. Rauschsperrenpege-
lanzeige
R300
R300
Electro-Voice
EZsync EZsync ClearScan Clear
SYNC
5. Steuertasten für Bildlauf nach unten und oben ( und )
6. Steuertaste SET
7. ClearScan-Steuerung (Taste
8. TNC-Steckverbinder für Antenneneingänge (2)
9. Lautstärkeregelung für symmetrischen Ausgang
10. XLR-Steckverbinder für symmetrischen Ausgang
11. 6,35-mm-Klinke für unsymmetrischen Line-Level-
Audioausgang
12. Schalter für unsymmetrischen Ausgang (–10 dB oder 0 dB)
13. Steckverbinder für Gleichspannungsstromversorgung
(12 V DC, 500 mA)
14. Zugentlastung für Stromversorgungskabel
SET
-10dB
MIN MAX
LEVEL
VOLUME
ANTENNA B BALANCED OUT UNBALANCED OUT
8 9 10 11
gedrückt halten)
0dB
12V .500mA ANTENNA A
12 13 14 8
