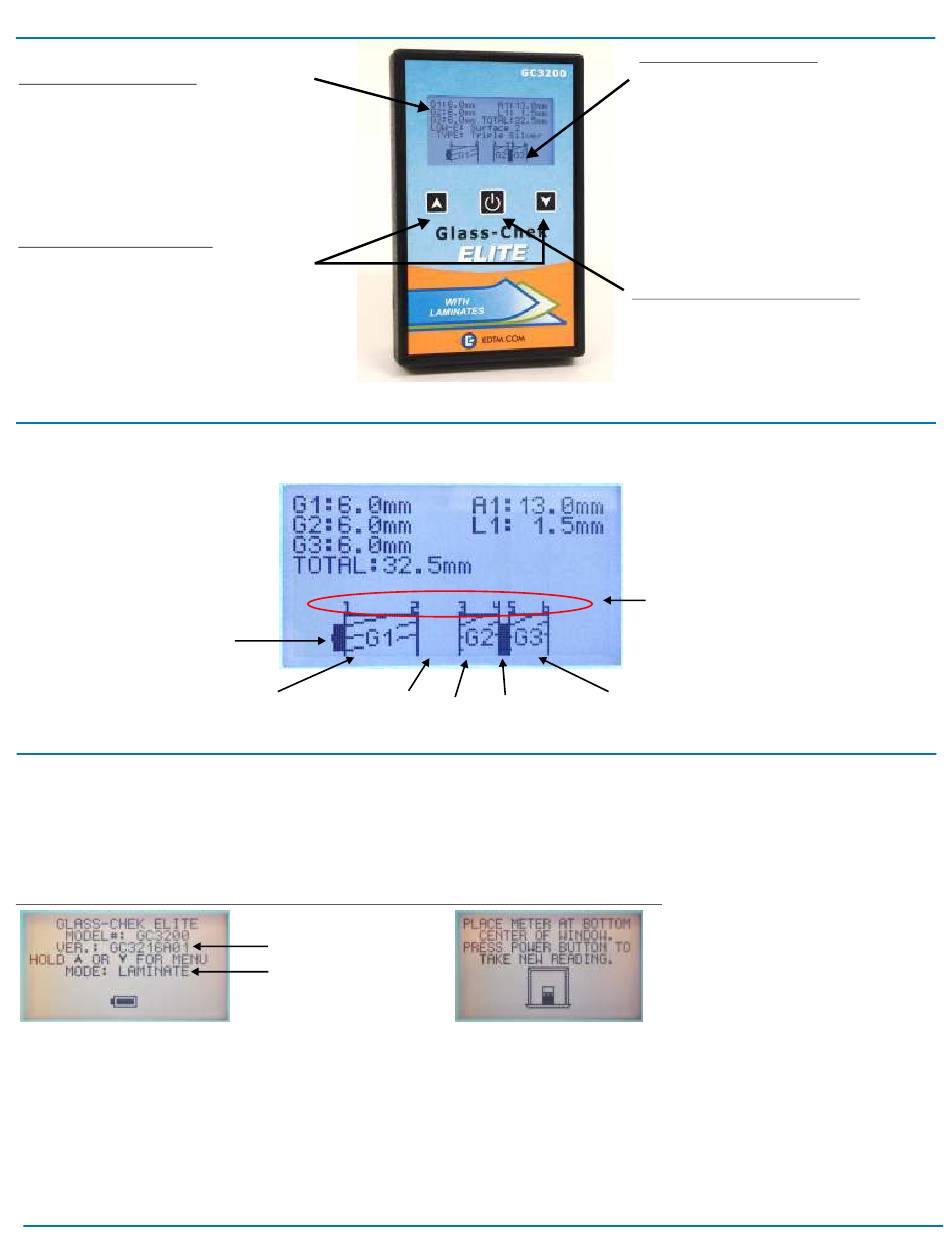

AUFBAU DES MESSGERÄTS
Ergebnisanzeige: DATEN
-Digitale Messergebnisse zu Glas,
Luftraumdicke, Laminat und MIG
-Gesamtdicke
-Zeigt auch den Low-E-Beschichtungstyp auf
dem Fenster und die Oberflächenposition an.
Funktion der PFEILTASTEN:
-Zum Blättern zwischen den
Messergebnisbildschirmen (vorwärts und rückwärts)
-Zum Aufrufen des MENÜ-System gedrückt halten
-Zum Auf- und Abbewegen des Cursors im MENÜ
-Zum Wechseln zwischen den Optionen im MENÜ
Erläuterung des Ergebnisbildschirms
Glasdicke wird normalerweise in
der linken Spalte angezeigt
Das Grafikdisplay gibt die Position
des Messgeräts am Fenster an
MENÜOPTIONEN
Für eine bequemere Handhabung des Glas-Chek ELITE stehen verschiedene Betriebsmodi und vom Benutzer wählbare Optionen zur Verfügung. All diese
Optionen können im MENÜ-System ausgewählt werden. Um das MENÜ-System aufzurufen, schalten Sie das Messgerät durch Drücken und Loslassen der
EIN-/AUS-Taste ein. Warten Sie, bis der Begrüßungsbildschirm angezeigt wird. Auf dem Begrüßungsbildschirm werden Ihnen die Softwareversion und der
aktuelle Betriebsmodus Ihres Messgeräts angezeigt. Stellen Sie sicher, dass Sie für Ihre Anwendung den richtigen Betriebsmodus ausgewählt haben. Die
Auswahl des falschen Modus kann zu falschen oder keinen Messergebnissen führen. Beachten Sie, dass bei einer Änderung des Betriebsmodus dieser für alle
zukünftigen Messungen beibehalten wird, bis Sie ihn durch Aufrufen des MENÜ-Systems erneut ändern. Durch Ausschalten des Messgeräts wird der
Betriebsmodus nicht zurückgesetzt.
BEGRÜSSUNGSBILDSCHIRM
Nach dem BEGRÜSSUNGSBILDSCHIRM wechselt das Messgerät in den Messerinnerungsbildschirm, der Sie daran erinnert,
Messgerät bei ALLEN MESSUNGEN mittig am unteren Fensterrand zu positionieren!!
MESSUNGEN verwendet werden sollte. Durch die Messung an dieser Stelle werden die Effekte von nach innen gebogenem Glas, was zu
einer konkaven Glasoberfläche führt, ausgeräumt. Die genauesten Messungen eines Fensters werden mit dem GC32000 an dieser Stelle
erzielt.
Nach Anzeige des Messerinnerungsbildschirms HALTEN Sie einige Sekunden lang eine der PFEILTASTEN GEDRÜCKT, bis der
MENÜAUFRUF-Bildschirm angezeigt wird. Lassen Sie die PFEILTASTE los, sobald dieser Bildschirm angezeigt wird. Sie können das MENÜ-
System bei eingeschaltetem Messgerät jederzeit aufrufen, indem Sie die PFEILTASTEN gedrückt halten. Bitte beachten Sie, dass Sie vor
dem Aufrufen des MENÜ-Systems die PFEILTASTEN einige Sekunden lang gedrückt halten müssen.
GLAS 1
LUFTRAUM 1
GLAS 2
MESSERINNERUNGSBILDSCHIRM
Softwareversion
Aktueller Betriebsmodus
Ergebnisanzeige: DIAGRAMM
-Am unteren Rand des Grafikdisplays wird eine
Profilzeichnung des Fensters angezeigt.
-Jeder Glasscheibe wird eine Nummer
zugewiesen.
-Für ein besseres Verständnis der
Messergebnisse wird jeder Glasoberfläche eine
Nummer zugewiesen.
-Die Glas- und Oberflächennummer stimmen mit
den DATEN-Ergebnissen oben auf dem Display
überein.
-Die Glasoberflächennummer im Diagramm
BLINKT, wenn es sich um eine Low-E
-beschichtete Oberfläche handelt.
Verwendung der EIN-/AUS-Taste:
-Zum Einschalten (Kurz drücken)
-Zum Ausschalten (Gedrückt halten)
-Zum Durchführen einer Messung (Kurz
drücken)
-Zum Auswählen im MENÜ
Luftraumdicke und Verbundglas-Innenschichtdicke werden
normalerweise in der rechten Spalte angezeigt
LAMINAT 1
GLAS 3
Dies ist die bevorzugte Messposition, die bei ALLEN
Zur Anzeige der Position BLINKEN alle
erkannten Low-E-Oberflächen auf
dem Grafikdisplay
das GC3200-
