KTR CLAMPEX 400 Betriebs-/Montageanleitung
Inhaltsverzeichnis
KTR Kupplungstechnik
GmbH
D-48407 Rheine
®

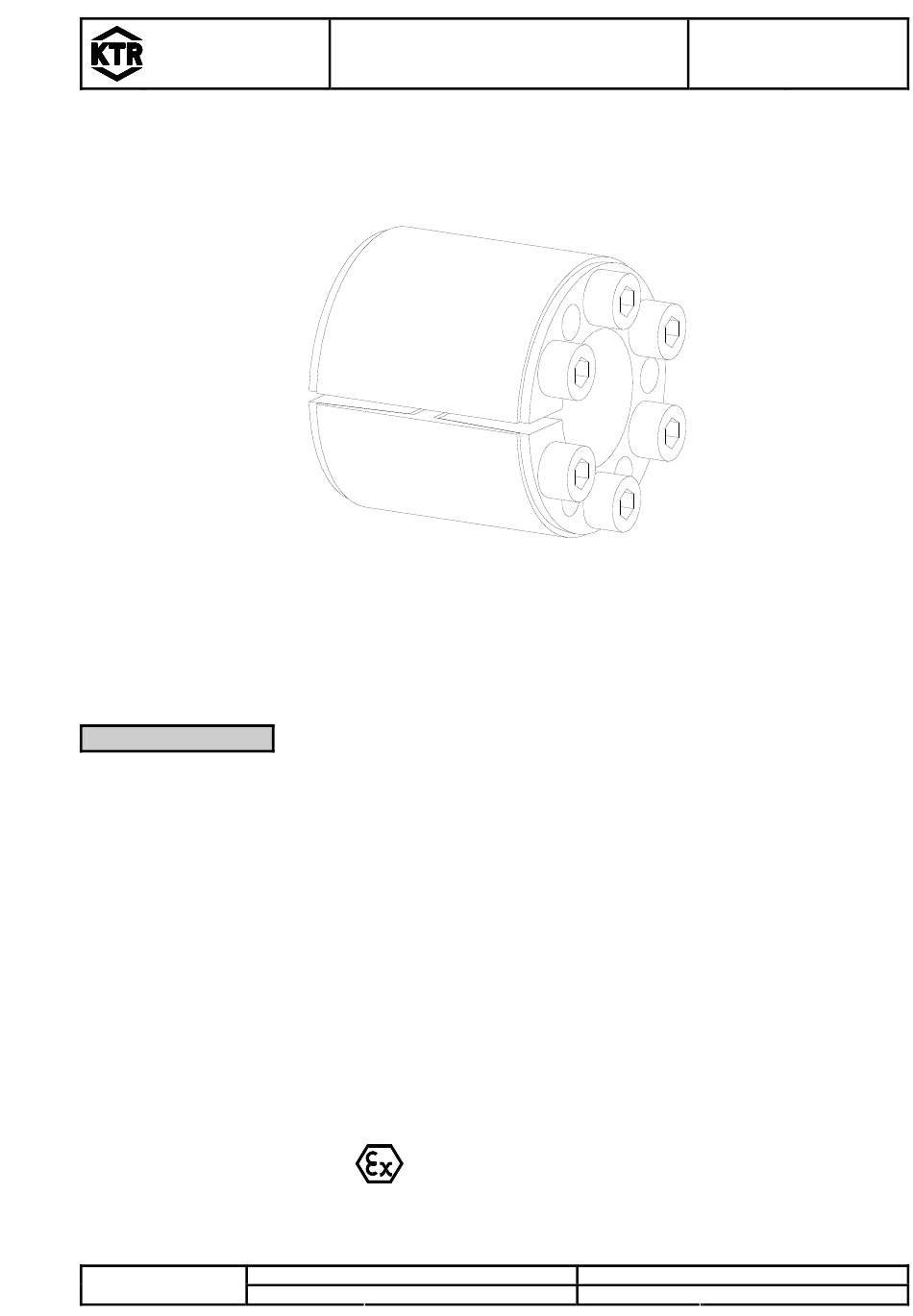

Der CLAMPEX
-Spannsatz ist eine reibschlüssige, lösbare Welle-Nabe-Verbindung für zylindrische
Wellen und Bohrungen ohne Passfeder.
Inhaltsverzeichnis
1
2
2.1
2.2
2.3
2.4
3
4
4.1
4.2
4.3
4.4
4.5
5
Schutzvermerk
Gezeichnet:
ISO 16016 beachten.
Geprüft:
®
CLAMPEX
KTR 400
Betriebs-/Montageanleitung
®
CLAMPEX
KTR 400
17.05.10 Pz/Hg
20.05.10 Pz
KTR-N
Blatt:
Ausgabe:
Ersatz für:
KTR-N vom 06.09.01
Ersetzt durch:
40818 DE
1 von 8
3
Inhaltsverzeichnis
Verwandte Anleitungen für KTR CLAMPEX 400
Inhaltszusammenfassung für KTR CLAMPEX 400
-
Seite 1: Inhaltsverzeichnis
Technische Daten Hinweise Allgemeine Hinweise Sicherheits- und Hinweiszeichen Allgemeiner Gefahrenhinweis Bestimmungsgemäße Verwendung Lagerung Montage Bauteile des Spannsatzes KTR 400 Hinweis zum Spannsatz Montage des Spannsatzes Demontage des Spannsatzes Ersatzteilhaltung, Kundendienstadressen -Bereichen nach ATEX 95 Hinweis für den Einsatz in Schutzvermerk Gezeichnet: 17.05.10 Pz/Hg... -
Seite 2: Technische Daten
340 x 425 499116 2936 63,86 360 x 455 627940 3489 86,78 380 x 475 694389 3655 91,04 400 x 495 797384 3987 95,30 Schutzvermerk Gezeichnet: 17.05.10 Pz/Hg Ersatz für: KTR-N vom 06.09.01 ISO 16016 beachten. Geprüft: 20.05.10 Pz Ersetzt durch:... - Seite 3 2162 138624 86,78 380 x 475 224 202 190 429232 2259 146325 91,04 400 x 495 224 202 190 498899 2494 154027 95,30 Schutzvermerk Gezeichnet: 17.05.10 Pz/Hg Ersatz für: KTR-N vom 06.09.01 ISO 16016 beachten. Geprüft: 20.05.10 Pz Ersetzt durch:...
-
Seite 4: Hinweise
Achten Sie besonders auf die Sicherheitshinweise! Die Montageanleitung ist Teil Ihres Produktes. Bewahren Sie diese sorgfältig und in der Nähe des Spannsatzes auf. Das Urheberrecht dieser Montageanleitung verbleibt bei der KTR Kupplungstechnik GmbH. 2.2 Sicherheits- und Hinweiszeichen STOP G E F A H R ! Verletzungsgefahr für Personen... -
Seite 5: Lagerung
Der Spannsatz wird generell montiert geliefert. Toleranzen, Oberflächen Ein guter Drehvorgang ist ausreichend: Höchste zul. Toleranz: Rz ≤ 16μm d = h8/H8 - Welle/Nabe 4.1 Bauteile des Spannsatzes KTR 400 Bauteil Stückzahl Benennung Vorderer Druckring (geschlitzt) Hinterer Druckring (geschlitzt) Außenring (geschlitzt) -
Seite 6: Hinweis Zum Spannsatz
Silikon sowie Gleitfettpasten dürfen nicht verwendet werden. • Die Spannschrauben leicht lösen. Zur Erleichterung der Montage mittels 2 Spannschrauben den vorderen und hinteren Druckring über die jeweiligen Abdrückgewinde fixieren (siehe Bild 5 und 6). Spannsatz KTR 400 zwischen Welle und Nabe einsetzen. -
Seite 7: Demontage Des Spannsatzes
• Die Spannschrauben von Hand leicht anziehen und Spannsatz mit Nabenteil ausrichten. • Bei KTR 400 ist darauf zu achten, dass die Druckringe parallel zueinander und in einem Winkel von 90° zur Welle/Nabe stehen. • Spannschrauben stufenweise in mehreren Umläufen gleichmäßig über Kreuz auf das in Tabelle 1 bzw. 2 angegebenen Anzugsmoment anziehen. -
Seite 8: Ersatzteilhaltung, Kundendienstadressen
4.5 Ersatzteilhaltung, Kundendienstadressen Eine Bevorratung von Spannsätzen am Einsatzort ist eine Grundvoraussetzung, um die Einsatzbereitschaft der Antriebskomponenten zu gewährleisten. Kontaktadressen der KTR-Partner für Ersatzteile/Bestellungen können der KTR-Homepage unter www.ktr.com entnommen werden. -Bereichen nach ATEX 95 5 Hinweis für den Einsatz in Bei Einsatz im explosionsgefährdeten Bereich sind die Spannsatztype und -größe (nur für Kategorie 3) so zu...
