Visonic MCT-442 Installationsanleitung

MCT-442
Funk CO Gasmelder
1. EINLEITUNG
Der Kohlenmonoxid (CO) Melder wurde für die Anwendung im privaten
Bereich entwickelt und löst einen Alarm aus, bevor der CO-Gas Anteil der
ihn umgebenden Luft einen kritische Menge ereicht. Der Alarm wird an ein
Alarmsystem übermittelt (PowerMax+ ab Revision F oder nachfolgende
System), das die Alarmierung anzeigt und entsprechend weiterverarbeitet.
Kohlenmonoxid ist ein sehr gefährliches Gas, da dieses farblos,
geruchlos, geschmacklos und sehr giftig ist. Vorhandensein von CO-Gas
hemmt die Fähigkeit des Blutes lebensnotwendigen Sauerstoff durch
unsere Blutbahnen zu transportieren, was eventuell zu Schädigungen des
Gehirns führen kann. CO-Gas entsteht bei unvollständiger Verbrennung
von Brennstoffen (z.B.: natürlicher Gase, Propan, Heizöl, Kerosin, Kohle,
Holzkohle, Benzinen oder Holz), die in Geräten zur Energie oder
Wärmegewinnung genutzt werden (z.B.: Öfen, Heizkessel, Heizungen,
Warmwassererzeugern, Campingkochern, Grills und alle mit Brennstoffen
betriebnen Fahrzeugen und Maschinen)
Bevor eine kritische Menge CO Gas Anteils in der Luft erreicht wird,
beginnt periodisch die rote LED des Melders zu blinken. Gleichzeitig
ertönt der integrierte Summer. In diesem Zustand kann der integrierte
Summer, durch betätigen der Test/Stumm Taste, für 6 Minuten
abgeschaltet werden. Dies behebt nicht das Problem der Anreicherung mit
CO Gas, sondern schaltet nur temporär den Summer ab während Sie das
Problem beheben. Nach 6 Minuten wird der Melder erneut einen Alarm
auslösen, sofern der CO-Gas Level dann immer noch zu hoch ist.
2. TECHNISCHE DATEN
CO DETEKTION
Prinzip: Elektrochemische Zelle
Lebenszeit des Sensors: 5 Jahre
Einstellbare Empfindlichkeit:
DIP Schalter in EN Modus
Keine Auslösung bis 30 ppm innerhalb 120 Minuten, 50 ppm innerhalb
60 Minuten, 100 ppm innerhalb 10 Minuten.
Alarmierung bei 50 ppm innerhalb 60-90 Minuten, 100 ppm innerhalb
10-40 Minuten, 150 ppm innerhalb 3 Minuten.
DIP switch in UL Mode
Keine Auslösung bis 30 ppm innerhalb 30 Tage, 70 ppm innerhalb 60
Minuten, 150 ppm innerhalb 10 Minuten, 400 ppm innerhalb 4 Minuten.
Alarmierung bei 70 ppm innerhalb 60-240 Minuten, 150 ppm innerhalb
10-50 Minuten, 400 ppm innerhalb 4-15 Minuten.
Akustischer Alarm: >85db in 3m Abstand.
SENDER UND CODIERUNG
Frequenz (MHz): 868.95, 869.2125 oder andere Frequenzen entsprechend
lokaler Bestimmungen
Codierung: 24-bit digital, über 16 Millionen Kombinationsmöglichkeiten.
Gesamtlänge der Nachricht: 36 Bit
Überwachungsmeldung: Alle 15-Minuten (oder entsprechend lokaler
Bestimmungen).
Übertragene Meldungen: CO gas Alarm, schwache Batterie, Sabotage,
Ende der Sensor Lebenszeit, Sensor Störung, Überwachungsmeldung.
Sabotage Meldungen: Die Sabotagemeldung wird übertragen sobald der
Melder vom Halter abgetrennt wird.
ELEKTRISCHE DATEN
Batterie: 9 volt Lithium Batterie (Ultra Life #U9VL, U9VL-J), oder Alkaline
Batterie, Energizer #522.
Stromaufnahme: 11 µA Standby, 250 µA bei Alarm
Batterie Lebenszeit: Circa 1 Jahr (Bei normaler Nutzung)
Batterie Überwachung: Automatische Sendung des Batteriestatus als
Bestandteil jeder Übertragung.
Optische und akustische Anzeigen:
Optische Anzeige (LEDs)
Bedingung
Rot
Alarm 4 x blinken
(*)
Ende der - 3 x blinken alle
Lebenszeit 60 sek.
des
Sensors/
Defekt
D-301397
Akustische
Anzeigen
Gelb Grün
- - 4 Töne (*)
- ein Ton alle
60 sek.
Installationsanleitung
Der Melder signalisiert eine
schwache Batterie sowie das
Ende seiner Funktionszeit.
Wichtig: Die Funktionszeit /
Lebenszeit des Melders ist
auf dem Gehäuse
aufgedruckt. Nach dieser
Zeit sollte der Melder nicht
mehr genutzt werden und
es sollte nicht auf eine
Signalisierung des
Lebenszeit-Endes durch den
Melder gewartet werden.
Der Melder unterliegt einem ständigen Selbsttest und ist zusätzlich mit
einer Testtaste ausgestattet, die es dem Betreiber ermöglicht das Gerät
jederzeit zu überprüfen.
Beachte: Die Test/Stumm Taste (TEST/MUTE) funktioniert als Testtaste
(wenn der Melder im Normalmodus ist) oder als Stummtaste (wenn der
Melder im Alarmmodus ist).
Der Sabotagetaster wird gegen den Halter gedrückt, wenn das Gerät auf dem
Halter angebracht ist. Wird das Gerät entfernt, löst dies umgehend eine
Übertragung des Sabotagealarms aus, der an dem Alarmsystem angezeigt wird.
Optische Anzeige (LEDs)
Bedingung
Rot
Batterie OK -
Schwache - 1 x blinken alle
Batterie 60 sek.
Stumm 4 x blinken
(MUTE) (*)
Taste
betätigt (zur
Abschaltung
des Alarm
für 6
Minuten)
TEST Taste 1 x blinken 1 x blinken (2.
betätigt (1. LED) LED)
* Alle 5 Sekunden während der ersten 4 Minuten, alle 60 Sekunden
nach den ersten 4 Minuten.
** Nach 6 Minuten startet der Melder erneut den Alarm, wenn der CO
Gas Level dann noch zu hoch ist.
Beachte: Der Zustand „schwache Batterie" über längere Zeiträume kann
dazu führen, dass die Funktion eingeschränkt wird. Im Fall einer
frühzeitigen Auslösung des
sicherheitshalber die Batterie zu wechsele und zu prüfen, ob die Meldung
dann immer noch vorliegt. Sollte die Lebensende Meldung des Sensors
immer noch vorliegen, ist der Melder nicht mehr zu benutzten.
PHYSIKALISCHE EIGENSCHAFTEN
Betriebstemperatur: 0°C to 40°C (32°F to 104°F).
Luftfeuchtigkeit: 10-90%
Abmessungen: 127 mm x 40 mm
Gewicht (ohne Batterie): 180g
Standards:
Europe : EN 50291, EN 50130-4, EN 300220, EN 301489
Zertifiziert durch LPCB (UK)
USA: UL2075, CFR47 Part 15
ALARM LED
LED (gelbe)

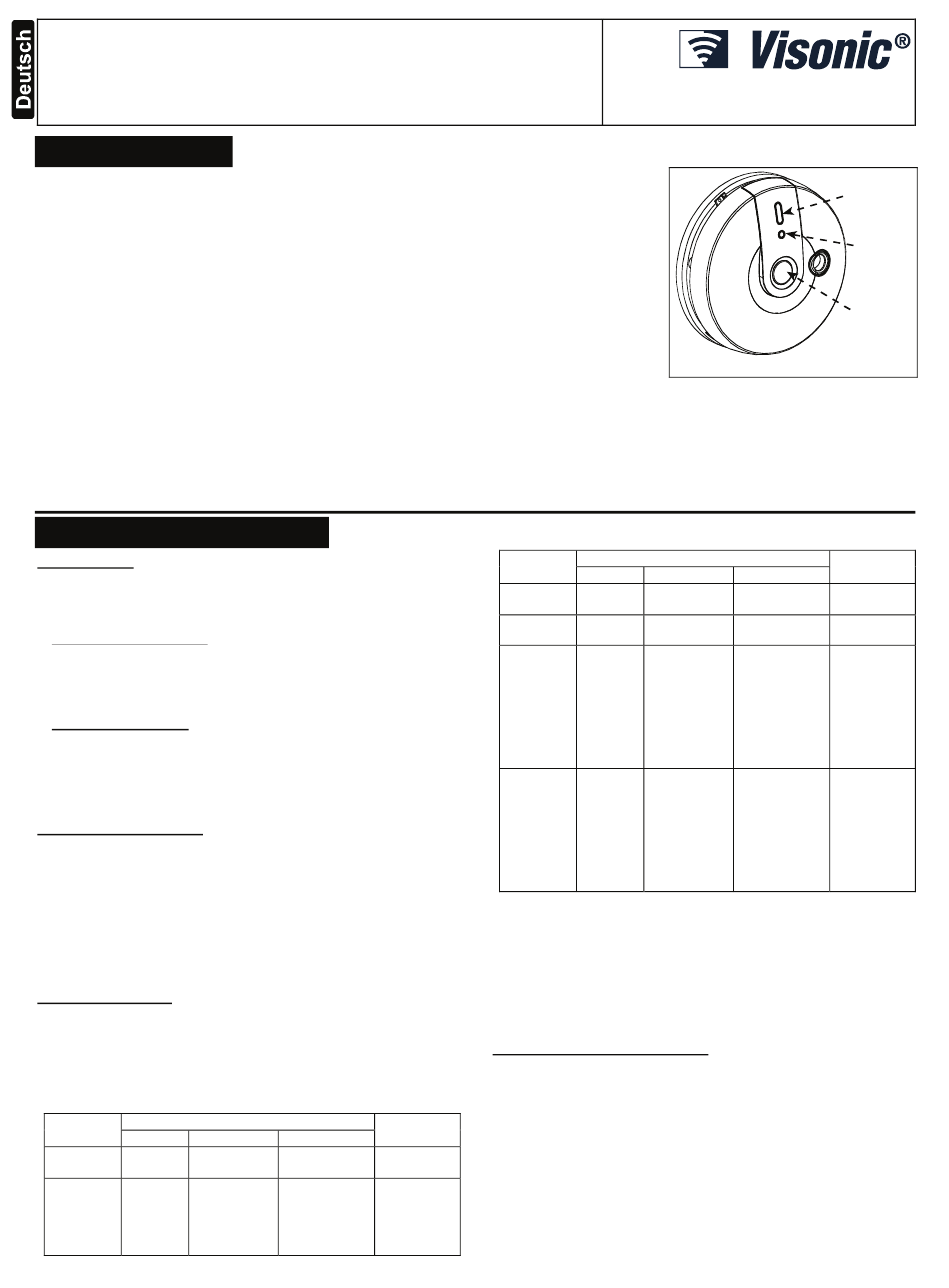

Abb 1: MCT-442
Akustische
Anzeigen
Gelb Grün
- 1 x blinken
alle 60 sek.
- ein Ton alle
60 sek.
- - AUS für 6
Minuten (**)
1 x 1 Ton
aufblinken (3.
LED) für 2
Sekunden
wenn
Selbsttest
und Batterie
OK sind.
Lebensendes für den Sensor
(rot)
Batterie-
(grüne) /
Störungs-
TEST /
STUMM
TASTE
-
ist
