EPP-601
Plasmastromquelle
Bedienungsanleitung
0558007971
06/2012
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ESAB EPP-601

Inhaltszusammenfassung für ESAB EPP-601

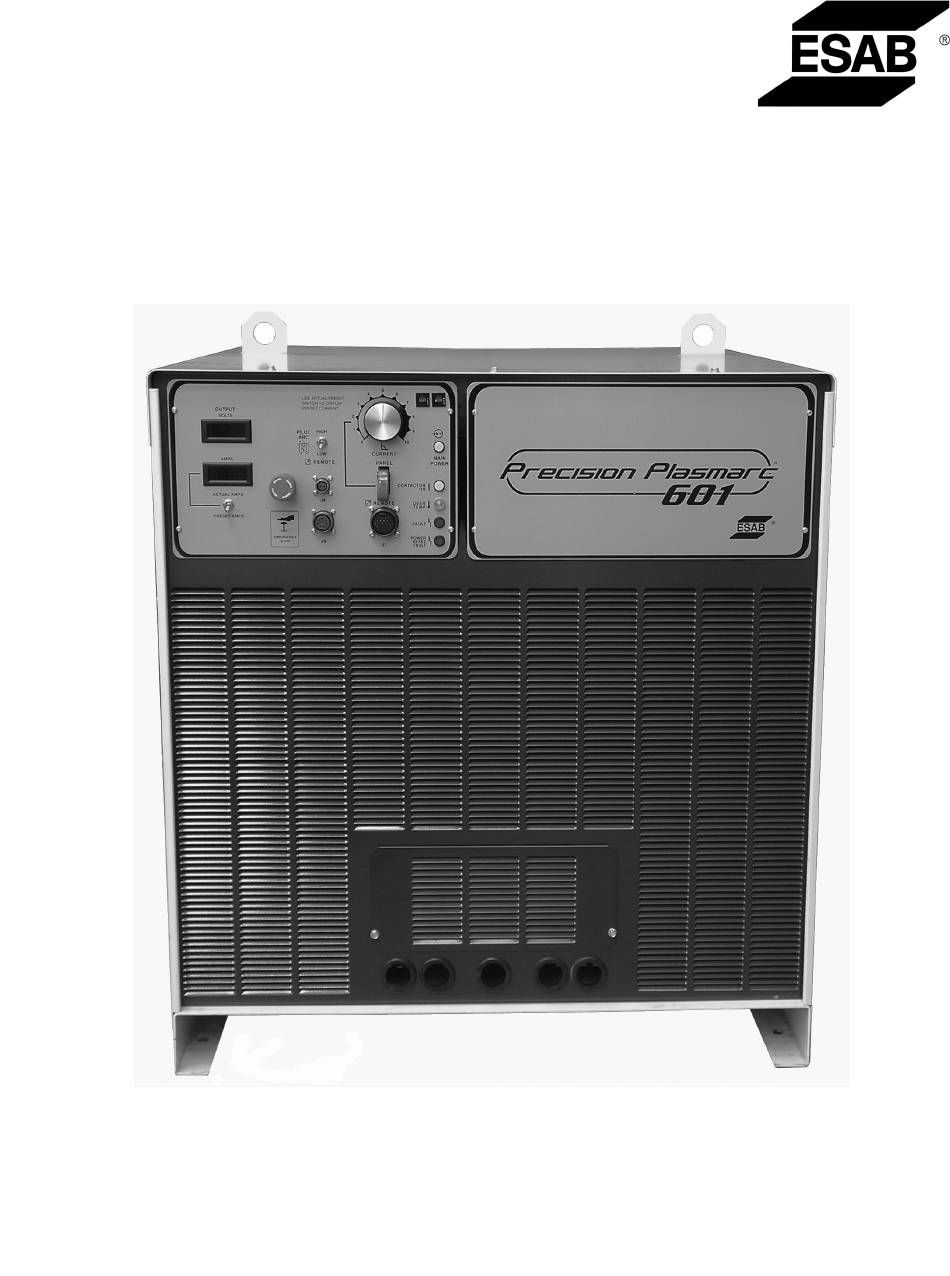

  • Seite 1 EPP-601 Plasmastromquelle Bedienungsanleitung 0558007971 06/2012...

  • Seite 2: Verantwortung Des Benutzers

    SICHERN SIE SICH; DASS DIESE INFORMATION DEM BEDIENER AUSGEHÄNDIGT WIRD. SIE KÖNNEN ZUSÄTZLICHE KOPIEN VON IHREM HÄNDLER ERHALTEN. VORSICHT Diese BEDIENUNGSANLEITUNG ist für erfahrene Bediener gedacht. Wenn Sie mit den Bedienungsgrundsätzen und sicheren Verfahren für Lichtbogenschweißen und -schneiden nicht völlig vertraut sind, empfehlen wir Ihnen dringend, unsere Broschüre, „Vorsichtsmaßnahmen und sichere Verfahren für Lichtbogenschweißen, -schneiden und -abtragung”, Formular 52-529, zu lesen.

  • Seite 5: Inhaltsverzeichnis

    3.6 Parallelschaltung .................15 3.6.1 Anschlüsse für zwei EPP-601 Stromquellen in Parallelschaltung....... .16 3.6.2 Markieren mit zwei parallelgeschalteten EPP-601 Stromquellen .
  • Seite 6 INHALTSVERZEICHNIS Abschnitt / Titel Seite Störungssuche ..................35 6.1 Allgemeines .

  • Seite 7: Sicherheitsvorkehrungen

    ABSCHNITT 1 SICHERHEITSVORKEHRUNGEN Sicherheitsvorkehrungen Benutzer von ESAB Schweiß- und Plasmaschneidausrüstung haben die Verantwortung sicherzustellen, dass jede an oder in Nähe der Ausrüstung arbeitende Person die wichtigen Sicherheitsvorkehrungen beachtet. Diese Sicherheitsvorkehrungen müssen mit den auf diese Art von Schweiß- oder Plasmaschneidausrüstung anzuwendende Forderungen übereinstimmen.
  • Seite 8 ABSCHNITT 1 SICHERHEITSVORKEHRUNGEN SCHWEISSEN UND PLASMASCHNEIDEN KANN FÜR SIE SELBST UND FÜR ANDERE GEFÄHRLICH SEIN. TREFFEN SIE DESHALB BEIM SCHWEISSEN WARNUNG UND SCHNEIDEN SICHERHEITSVORKEHRUNGEN. FRAGEN SIE IHREN AR- BEITGEBER NACH SICHERHEITSMASSNAHMEN, DIE AUF DEN GEFAHR- DATEN DES HERSTELLERS BERUHEN SOLLTEN. ELEKTRISCHER SCHLAG kann tödlich sein.

  • Seite 9: Beschreibung

    2.1 Einleitung Die EPP-Stromquelle ist für Markier- und ultraschnelle, automatisierte Plasmaschneidanwendungen konzipiert. Sie kann mit anderen ESAB Produkten wie den PT-15, PT-19XLS, PT-600 und PT-36 Schneidbrennern sowie der Smart Flow II, einer computergesteuerten Gas- regel- und Umschaltanlage eingesetzt werden. •...

  • Seite 10: Abmessungen Und Gewicht

    ABSCHNITT 2 BESCHREIBUNG Abmessungen und Gewicht 1143 mm 946 mm 45.00” 37.25” 1022 mm 40.25” Gewicht = 850 kg (1870 lbs.)

  • Seite 11: Installation

    Bedenken Sie, dass das Dachblech und die Seitenbleche für die Wartung, Reinigung und Inspektion abgenommen werden müssen. • Stellen Sie die EPP-601 in der Nähe einer entsprechend gesicherten Stromversorgung auf. • Halten Sie den Bereich unter der Stromquelle für den Kühlluftstrom frei.

  • Seite 12: Eingangsstromanschluss

    VORGENOMMEN WERDEN, ÖFFNEN SIE DEN WANDLEITUNGS-LEIS- TUNGSTRENNSCHALTER, UM DEN STROM AUSZUSCHALTEN. 3.4.1 Primärstrom Die EPP-601 ist ein dreiphasiges Gerät. Eingangsstrom muss von einem Wandleitungs-Leistungstrennschalter zur Verfügung gestellt werden, der über Sicherungen oder Schutzschalter gemäß örtlichen Vorschriften verfügt. Hinweis: In der Tabelle unter „Allgemeine technische Daten“ in Unterabschnitt 2.2 finden Sie Angaben zu empfohlenen Kabel- querschnitten und Eingangssicherungswerten.

  • Seite 13: Eingangsleiter

    TB6 angebrachten Anschlüsse sollten so gedreht werden, dass sie vom Seitenblech wegzeigen. 3.4.3 Anschlussverfahren für die Eingangsleitung 1. Entfernen Sie das linke Seitenblech der EPP-601 2. Führen Sie die Kabel durch die Zugangsöffnung im Rückwand- blech. 3. Befestigen Sie die Kabel mithilfe einer Zugentlastung an der Zugangsöffnung.

  • Seite 14: Ausgangsanschlüsse

    ABSCHNITT 3 INSTALLATION EIN STROMSCHLAG KANN TÖDLICH SEIN! DIE RINGÖSEN MÜSSEN ABSTAND ZUM SEITENBLECH UND HAUPT- WARNUNG TRANSFORMATOR HABEN. DER ABSTAND MUSS AUSREICHEND SEIN, UM MÖGLICHE LICHTBOGENBILDUNG ZU VERHINDERN. ACH- TEN SIE DARAUF, DASS DIE KABEL NICHT DIE DREHUNG DES KÜHL- VENTILATORS BEHINDERN.

  • Seite 15: Parallelschaltung

    Leiter zum Pilotlichtbogenan- schluss in der Lichtbogenzünd- einheit (Hochfrequenzgenerator) 3.6 Parallelschaltung Zwei EPP-601 Stromquellen können miteinander parallel geschaltet werden, um den Ausgangsstrombereich zu erweitern. Benutzen Sie nur eine Stromquelle, wenn unter 100A geschnitten wird. VORSICHT Wir empfehlen das Abklemmen des negativen Leiters von der Zusatz- stromquelle, wenn auf Ströme unter 100A gewechselt wird.

  • Seite 16: Anschlüsse Für Zwei Epp-601 Stromquellen In Parallelschaltung

    Einsatz sind, kann der Ausgangsstrom mit der folgenden Formel berechnet werden: [Ausgangsstrom (Ampere)] = [Re- ferenzspannung] x [160] im Hochstrombereich Die EPP-601 hat keinen EIN/AUS-Schalter. Der Netzstrom wird durch den Wandleitungs-Leistungstrennschalter geschaltet. BETREIBEN SIE DIE EPP-601 NICHT MIT ABGENOMMENEM GEHÄUSE.
  • Seite 17 Lichtbogenzünd- (Hochfrequenzgenerator) einheit (Hochfrequenzgenerator) Anschlüsse für die Parallelinstallation von zwei EPP-601 Stromquellen, wobei nur eine Stromquelle in Betrieb ist. Die nachstehenden Anschlüsse eignen sich für den Betrieb mit einer Stromquelle bis zu 600A und bis zu einer Einschaltdauer von 100%.

  • Seite 18: Markieren Mit Zwei Parallelgeschalteten Epp-601 Stromquellen

    3.6.2 Markieren mit zwei parallel geschalteten EPP-601 Stromquellen Zwei parallel geschaltete EPP-601 Stromquellen können für Markieren bis runter auf 20A und für Schneiden von 100A bis auf 1000A eingesetzt werden. Zwei einfache Änderungen können an der Zusatzstromquelle vorgenommen werden, um Markieren bis runter auf 10A zu ermöglichen.

  • Seite 19: Schnittstellenkabel

    ABSCHNITT 3 INSTALLATION 3.7 Schnittstellenkabel CNC-Schnittstelle (24-polig) Wasserkühler-Schnittstelle (8-polig) 3.7.1 CNC-Schnittstellenkabel mit passendem Stromquellensteckverbinder und nicht abgeschlossener CNC-Schnittstelle Stecker TEILENR: 647032 GRÜN/GELB ROT Nr. 4...

  • Seite 20: Cnc-Schnittstellenkabel Mit Passenden Stromquellensteckverbindern An Beiden Enden

    ABSCHNITT 3 INSTALLATION 3.7.2 CNC-Schnittstellenkabel mit passenden Stromquellensteckverbindern und passendem CNC-Anschluss Stecker CNC-Anschluss TEILENR: 647032 TEILENR: 2010549 GRÜN/GELB ROT Nr. 4 3.7.3 Wasserkühler-Schnittstellenkabel mit passenden Stromquellensteckverbindern an bei- den Enden Buchse Stecker TEILENR: 2062105 TEILENR: 647257...

  • Seite 21: Betrieb

    ABSCHNITT 4 BETRIEB 4.1 Beschreibung des Blockschaltbildes...
  • Seite 22 BETRIEB 4.1 Beschreibung des Blockschaltbildes (fortgesetzt) Der Leistungsstromkreis, der in der EPP-601 zur Anwendung kommt, wird allgemein als Abwärtswandler oder Gleichspan- nungswandler bezeichnet. Elektronische Hochgeschwindigkeitsschalter schalten sich mehrere tausend Mal pro Sekunde an und aus und geben somit Leistungsimpulse an den Ausgang ab. Eine Siebschaltung, die hauptsächlich aus einer In- duktionsspule (manchmal auch Drosselspule genannt) besteht, wandelt die Impulse in weitgehend konstanten Ausgangs- gleichstrom um.
  • Seite 23 Jeder Gleichspannungswandler enthält IGBTs, Freilaufdioden, einen Hallsensor, eine Filterinduktionsspule sowie Sperrdio- den. Die IGBTs sind die elektronischen Schalter in der EPP-601, die sich 10.000 Mal pro Sekunde an- und ausschalten (25.000 Mal pro Sekunde im Niederstrom- und Markiermodus). Sie sorgen für die Leistungsimpulse, die von der Induktionsspule gesiebt werden.

  • Seite 24: Bedienfeld

    Sekunden lang abgeklemmt und dann wieder angeschlossen werden. F - Schweißstromregler (Potentiometer) Ein EPP-601 Regler ist dargestellt. Die EPP-601 verfügt über einen Bereich von 10 bis 100A im Niederstrombereich und 50 bis 600A im Hochstrombereich. Das Potentiometer wird nur im Bedienfeldmodus benutzt.
  • Seite 25 Einstellung NIEDRIG (LOW) benutzt. Dies kann sich ändern und hängt vom verwendeten Gas, Werkstoff und Schneidbrenner ab. Hoch/Niedrig-Einstellungen werden im Schnittdatenabschnitt in der Brenneranleitung näher beschrie- ben. Wenn die EPP-601 in den Markiermodus geschaltet wird, muss dieser Schalter in der niedrig (low) Stellung sein. M - Not-Aus-Anschluss Der Not-Aus-Anschluss sorgt für einen normalerweise geschlossenen Kontakt des Not-Aus-Schalters.
  • Seite 26 ABSCHNITT 4 BETRIEB 4.2 Bedienfeld (fortgesetzt) J - Volt- und Amperemeter Zeigen Spannung und Stromstärke während des Schneidens an. Wenn nicht geschnitten wird, kann das Amperemeter mit dem Tatsächlich (Actual) / Vor- eingestellt (Preset)-Wahlschalter aktiviert werden, um einen Schätzwert des Schneidstroms vor Beginn des Schneidens anzuzeigen.

  • Seite 27: Betriebsarten: Hochstrom/Niederstrom-Schneidmodi Und Markiermodus

    An-) Befehl gegeben wird. Im Markiermodus wird der Ausgangsstrom stufenlos von 10A bis auf 100A unter Verwendung des Strompotentiome- ters auf dem Bedienfeld oder eines Fernreferenzsignals, das in Anschluss J1 eingespeist wird, geregelt. Die EPP-601 schaltet im Markiermodus automatisch auf den Niederstrombereich um.

  • Seite 28: Betriebsablauf

    Legen Sie Strom an, indem Sie den Wandleitungsschalter 4.3 Sequence of Operation switch). The main power light will illuminate schließen. (Die EPP-601 hat keinen Ein / Aus-Schalter). Die and the fault light will flash and then go out. Netzstromlampe wird aufleuchten und die Fehlerlampe wird blinken und dann erlöschen.

  • Seite 29: Lichtbogenzündungseinstellungen

    Der Zeitraum, um Vollleistung zu erreichen, kann für einen Softstart eingestellt werden. Dieses Leistungsmerkmal ermög- licht einen verringerten Startstrom und fährt den Strom allmählich auf Vollleistung hoch. Die EPP-601 wird vom Werk aus mit aktiviertem Softstart geliefert. Die Standardeinstellungen sind: Mindestzündstrom .

  • Seite 30: Aktivieren/Deaktivieren Der Lichtbogenzündungsbedingungen

    ABSCHNITT 4 BETRIEB 4.4.1 Aktivieren/Deaktivieren der Lichtbogenzündungsbedingungen werkseitige Standardeinstellung ist dargestellt 1. Zugangsklappe an der oberen rechten Ecke der Frontblende entfernen. Auf jeden Fall diese Klappe wieder anbringen, nachdem Einstellungen vorgenommen wurden. 2. Identifizieren Sie SW1 und PCB1 und drücken Sie beide Wippschalter nach unten, um sie zu deaktivieren. Um sie zu aktivieren, drücken Sie beide Schalter nach oben.

  • Seite 31: Lichtbogenzündungsregler

    ABSCHNITT 4 BETRIEB 4.4.4 Lichtbogenzündungsregler Zündstrompotentiometer Stromanstiegstimer 4.4.5 Zündstrom und Stromanstiegstimer (Up-Slope) Beziehung zwischen Zündstrom (%) und Zündstrom Potentiometereinstellung Einstellung erfolgt durch Potentiometer, das sich oben links von der Mitte der PCB1 befindet. Die werkseitige Standar- deinstellung von 7 erzeugt einen Zündstrom, der 50% des Schneidstroms beträgt.

  • Seite 32: Epp-601 V-I Kurven

    ABSCHNITT 4 BETRIEB 4.5.1 Ungefähre EPP-601 V-I Kurven für alle Modelle Ausgangsspannung (Volt) = 1,00 V Min. Markieren im niedrigen Bereich = 0,625 V hoher Bereich Min. Stromstärke = 1,000 V hoher Bereich = 10,00 V Max. niedriger Bereich = 2,000 V...
