3. Bedienung

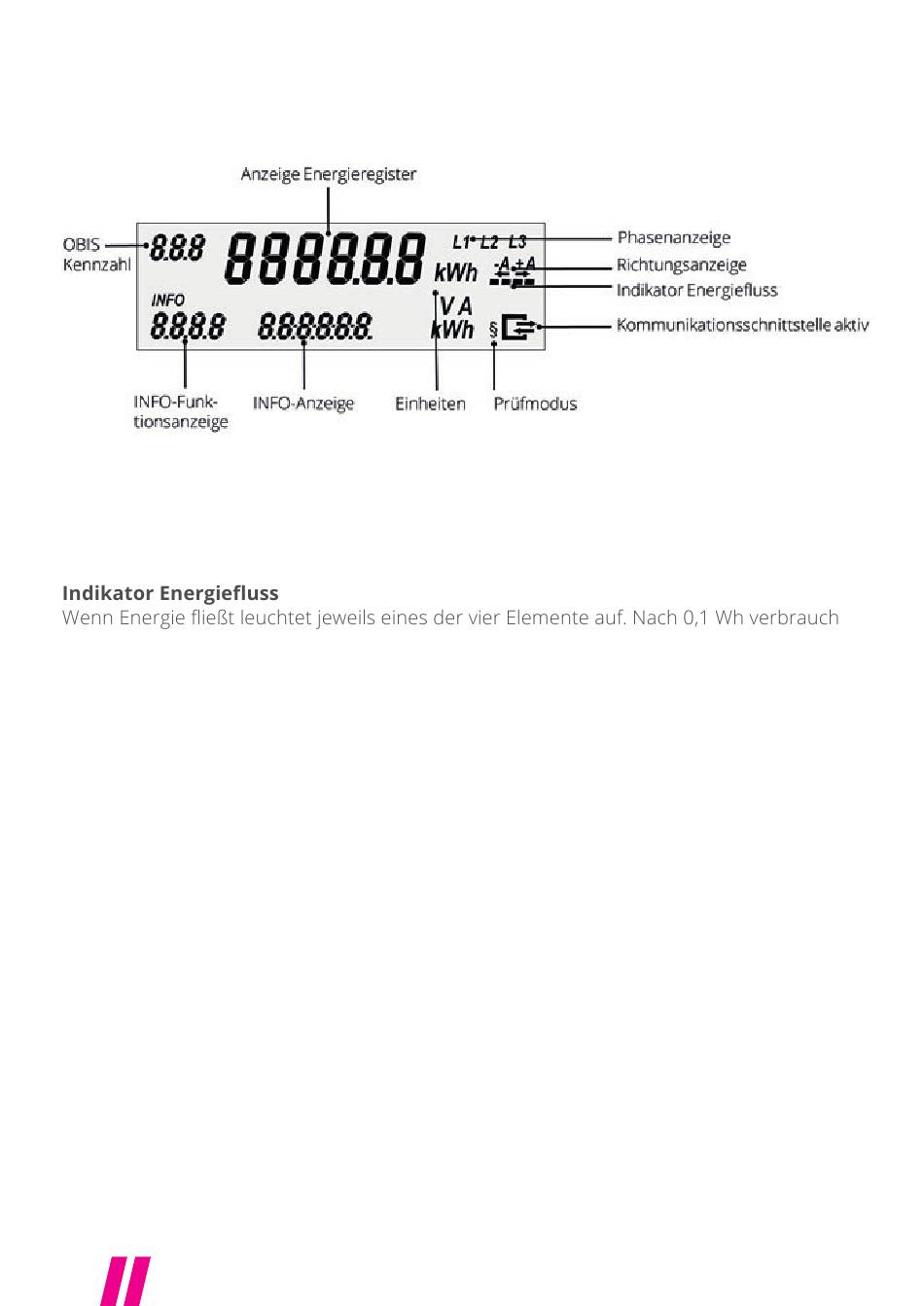

Displayanzeige
Das Display besteht aus folgenden Anzeigeelementen:
Phasenanzeige:
Als Wechselstromzähler wird auf dem NORAX 1D+ ausschließlich die Phase L1 dargestellt.
Richtungsanzeige:
Die Richtungsanzeige zeigt, ob aktuelle Energie bezogen (+A) oder in das Stromnetz ge-
liefert (-A) wird.
ter Energie wechselt das Element
Kommunikation:
Zeigt das vorhanden sein einer Kommunikation über die Kommunikationsschnittstelle an:
•
Symbol nicht sichtbar: keine Kommunikation
•
Schnelles Blinken (0,5 s an, 0,5 s aus): SML-Kommunikation
•
Langsames Blinken: HDLC-Kommunikation (ohne TLS)
•
Permanent: Stabile Kommunikation mit HDLC und TLS-Verschlüsselung (z.B. bei Ver-
bindung an Smart Meter Gateway)
Prüfmodus:
Darstellung der Werte in der Prüfmodus-Reihenfolge
Einheiten:
Zeigt die Einheiten der jeweils dargestellten Werte an.
INFO-Anzeige:
Darstellung der jeweiligen Werte der unteren INFO-Zeile.
INFO-Funktionsanzeige:
Zeigt an per OBIS, welche Werte dargestellt werden. Wenn „INFO" sichtbar ist wird pro
Sekunde ein Datentelegramm gesendet.
OBIS-Kennzahl:
Die OBIS-Kennzahl zeigt an, welcher Registerwert in der oberen Zeile dargestellt wird.
Anzeige Energieregister:
Wenn mehr als ein Energieregister aktiv ist, dann schaltet die Anzeige alle 10 Sekunden
zwischen den Registern.
NZR – Ihr Partner für Energiemessung
6
:
-
