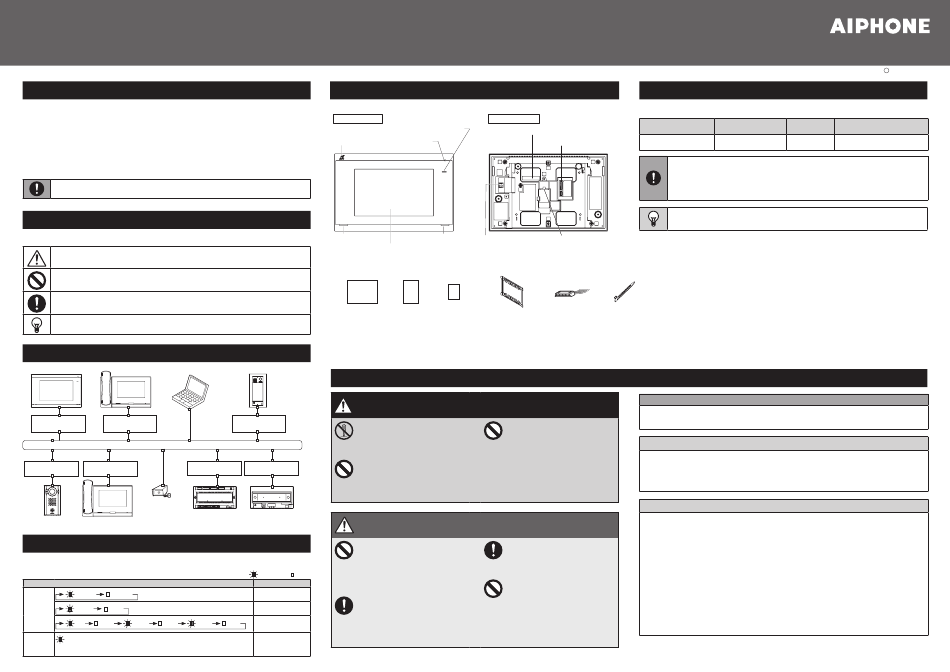

Aiphone IXG-2C7 Installationsanleitung

Installationsanleitung
Einleitung
• Lesen Sie diese Anleitung durch, bevor Sie die Installation und Anschlüsse durchführen.
Lesen Sie das Einstellungshandbuch und Bedienungsanleitung. Die Anleitungen können Sie auf
unserer Website unter https://www.aiphone.net/support/software-document/ kostenlos
herunterladen.
• Nachdem Sie die Installation und Anschlüsse abgeschlossen haben, programmieren Sie das
System entsprechend der Schritte im Einstellungshandbuch. Das System ist nur funktionsfähig,
wenn es programmiert wurde.
• Besprechen Sie nach der Durchführung der Installation mit dem Kunden, wie das System bedient
wird.
Führen Sie die Installation und Anschlüsse erst aus, nachdem Sie das System und diese
Anleitung ausreichend gut verstanden haben.
Dokumentationsinformationen
Die wichtigen Informationen in Bezug auf den richtigen Betrieb und was Sie beachten sollten, sind mit
den folgenden Symbolen gekennzeichnet.
Zeigt, dass Benutzer vorsichtig vorgehen müssen (dazu zählen auch Warnungen und
Warnhinweise).
Weist Benutzer auf unzulässige Vorgänge hin.
Schränkt die Benutzeraktionen ein/bietet Anweisungen.
Tipps und zusätzliche Informationen für den Betrieb.
Beispiel-Systemkonfiguration
Computer (Drittanbieter)
IXG-2C7 (-L) IXG-MK
PoE-Schalter PoE-Schalter
(Drittanbieter) (Drittanbieter)
LAN
PoE-Schalter PoE-Schalter PoE-Schalter
(Drittanbieter) (Drittanbieter) (Drittanbieter)
Netzwerkkamera
(Drittanbieter)
IX-DV IX-MV7-HB
Statusanzeige
Informationen zu Anzeigen, die im Folgenden nicht aufgeführt sind, finden Sie unter „IXG-2C7(-L)
Bedienungsanleitung".
Status (Muster)
Blinkt blau
0.75 Sek. 0.75 Sek.
0.5 Sek. 4 Sek.
1 0.25 0.25 0.25 0.25
Sek. Sek. Sek. Sek. Sek.
Leuchtet
blau
IXG-2C7, IXG-2C7-L
Bezeichnungen und Zubehör
IXG-2C7, IXG-2C7-L
Ansicht von vorne
Kompatibilitätssymbol
Hörhilfe T-Modus (nur
IXG-2C7-L)
Lautsprecher
Touchscreen-LCD
Mitgeliefertes Zubehör
Installationsanleitung ×1
(diese Anleitung)
IXG-DM7 (-HID)
Vorsichtsmaßnahmen
Warnung
PoE-Schalter
Zerlegen und verändern Sie die
(Drittanbieter)
Station nicht.
Andernfalls kann es zu einem Brand
oder einem Stromschlag kommen.
Verbinden Sie keine Anschlüsse
PoE-Schalter
der Station direkt mit einer
(Drittanbieter)
Wechselstromleitung.
Andernfalls kann es zu einem Brand
oder einem Stromschlag kommen.
IXGW-LC IXGW-GW
Vorsicht
Installieren und schließen Sie die
Station nicht an, während sie
eingeschaltet ist.
Andernfalls kann es zu einem
: Leuchtet : Aus
Stromschlag oder einer Fehlfunktion
Beschreibung
kommen.
Wird gestartet
Stellen sie sicher, dass die
Kommunikationsfehler
Verkabelung korrekt ist und keine
Kurzschlüsse vorliegen, bevor Sie
Firmware-Version
0.25
die Station einschalten.
Sek.
wird aktualisiert
Andernfalls kann es zu einem Brand
Standby (abhängig
oder einem Stromschlag kommen.
von der
Einstellung)
(Wohnungsstation)
(mit Hörhilfe kompatibel)
Ansicht von hinten
Statusanzeige (blau)
MAC-Adresse
Mikrofon
Optionsanschluss
Lautsprecher
microSD TM - LAN (PoE)-Anschluss
Kartensteckplatz
Chinesische Montagehalterung ×1
Download- Optionsstecker ×2
RoHS-Erklärung ×1 (an der Station
Anleitung ×1 (10-polig ×1, 4-polig ×1)
(nur IXG-2C7) angebracht)
Unaufmerksamkeit kann zum Tod oder zu
schwerwiegenden Verletzungen führen.
Öffnen Sie die Station unter
keinen Umständen.
Die Spannung in einigen der
internen Komponenten kann einen
Stromschlag verursachen.
Unaufmerksamkeit kann zu Verletzungen bei Personen
oder zu Sachschäden führen.
Installieren Sie sie an einem Ort,
an dem nach Möglichkeit niemand
gegen die Station stößt.
Dies kann zu Verletzungen führen.
Legen Sie Ihr Ohr nicht nahe an
den Lautsprecher, wenn die
Station verwendet wird.
Wenn unvermittelt ein lautes
Geräusch ausgegeben wird, kann
dies zu Gehörschäden führen.
Informationen zur microSD-Karte
Wählen Sie eine microSD-Karte (separat erhältlich) mit den im Folgenden aufgeführten empfohlenen
Spezifikationen (diese werden allgemein als microSD-Karten bezeichnet).
Unterstützte
Standard
Speicherkapazität
microSDHC- 4 GB bis 32 GB
Speicherkarten
• Eine microSD-Karte ist nicht im Lieferumfang dieser Station enthalten.
• Einige microSD-Karten funktionieren möglicherweise nicht ordnungsgemäß.
• Wenn die Karte andere Daten als Video-/Audiodateien enthält, verfügt sie möglicherweise nicht über
ausreichend Speicher für Video-/Audioaufzeichnungen.
• Die Netzwerkkamera kann abhängig von der Größe des Videos möglicherweise kein Video
aufzeichnen.
• Es können maximal 999 Video-/Audiodateien aufgezeichnet werden. Dies kann aber abhängig von
der Größe der Video-/Audiodateien und der Kapazität der microSD-Karte variieren.
• Aiphone ist in keiner Weise für microSD-Karten haftbar.
Kabelhalter ×1
Allgemeine Vorsichtsmaßnahmen
• Installieren Sie Niederspannungsleitungen mindestens 30 cm entfernt von Hochspannungsleitungen (100 V
- 240 V Wechselstrom), insbesondere Inverter-Klimaanlagenverkabelungen. Andernfalls kann es zu
Interferenzen oder einer Fehlfunktion kommen.
Hinweis
• Die in dieser Anleitung verwendeten Abbildungen können vom tatsächlichen Produkt abweichen.
• Wenn die Station in Bereichen verwendet wird, in denen Drahtlosgeräte zur geschäftlichen Verwendung
vorhanden sind, wie zum Beispiel Transceiver oder Mobiltelefone, kann es zu einer Fehlfunktion kommen.
• Wenn die Station in einem Bereich mit einem sehr starken elektrischen Feld installiert wurde, wie zum Beispiel
in der Nähe von Sendeanlagen, kann dies zu Störungen und einer Fehlfunktion führen.
Hinweise zur Montage
• Die Installation des Geräts an den folgenden Standorten kann zu einer Fehlfunktion führen:
- Orte mit direkter Sonneneinstrahlung
- Orte in der Nähe von Heizgeräten
- Orte, die Flüssigkeiten, Eisenspänen, Staub, Öl oder Chemikalien ausgesetzt sind
- Orte, die extremer Feuchtigkeit oder Luftfeuchtigkeit ausgesetzt sind
- Orte mit einer sehr niedrigen Temperatur
- Orte, die Dampf oder Ölrauch ausgesetzt sind
- Schwefelhaltige Umgebungen
- Orte in Meeresnähe oder die direkter Meeresluft ausgesetzt sind
• Wenn vorhandene Kabel verwendet werden, lässt sich das Gerät möglicherweise nicht ordnungsgemäß
bedienen. In diesem Fall ist es erforderlich, die Verkabelung auszutauschen.
• Verwenden Sie keinen Schlagschrauber, um die Schrauben festzuziehen. Andernfalls kann es zu Schäden am
Gerät kommen.
• Vermeiden Sie die Installation der Station im konkaven Bereich einer Wand, um eine Unterbrechung der
Kommunikation zu vermeiden.
• Dieses Gerät ist nur für die Verwendung in Innenräumen konzipiert. Installieren Sie es nicht im Freien.
Ausgabedatum Aug. 2020 A P0820 RQ 62327
Format Geschwindigkeitsklasse
FAT32 SD-Geschwindigkeitsklasse 10
