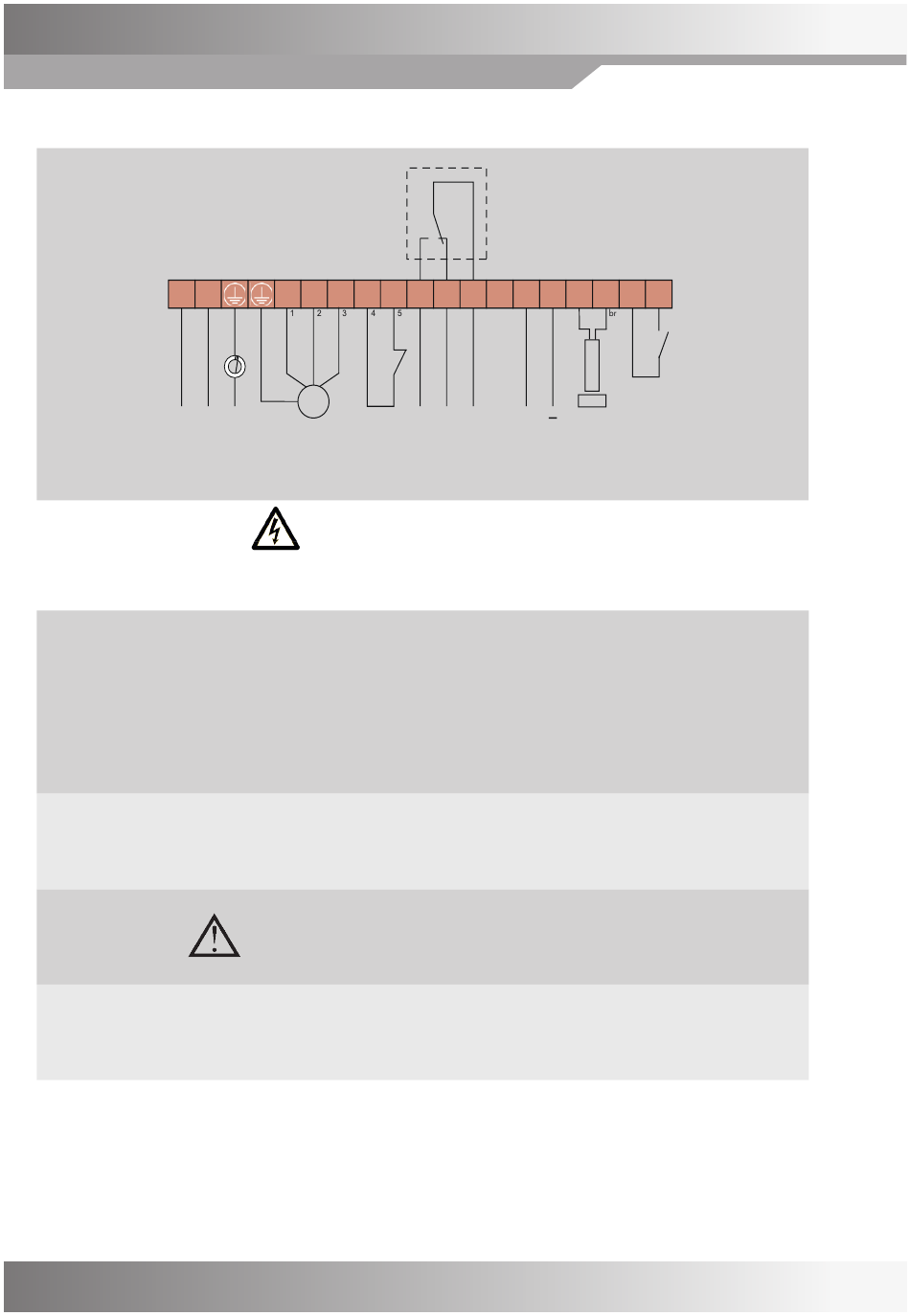

ANSCHLUSSSCHEMA

L N
1x230 V
ANSCHLÜSSE
Die Spannung muss vor Arbeiten an der Ausrüstung ausgeschaltet werden.
Empfohlenes Anzugsmoment an den Klemmen: 0,5 Nm, max. Anzugsmoment 0,8 Nm.
Anschlussspannung
(L-N-PE)
Motor
(U-V-W)
Thermal contact
(Thermokontakt)
(T-T)
Alarm relay
(Alarmrelais)
(13-14-15)
U V W
T
T
*)
M
3 ~
3x230 V
Thermo-
Max 1500 W
kontakt
(Max 2 A / 250 V AC)
1 x 230-240 V +/-10 %, 50 Hz.
HINWEIS! Die Schutzerdung muss immer angeschlossen sein.
Um die EMC-Klasse C3 zu erreichen, muss der mitgelieferte Ferrit auf
*)
dem eingehenden Erdleiter montiert werden. Der Erdleiter ist ca. 15 cm
länger als die anderen Leiter und er wird dreimal um den Ferrit gewickelt,
bevor er an den Klemmenblock angeschlossen wird.
Dreiphasen-Asynchronmotor angeschlossen für 3 x 230 V (D-Schaltung).
Max. 1500 W. Die Rotationsrichtung wird durch Vertauschen von zwei
der Phasen geändert.
Als Übertemperaturschutz sollte der Thermokontakt im Motor verwendet
werden.Muss überbrückt werden, wenn der Thermokontakt nicht
angeschlossen wird.
Schließt zwischen 14-15 bei Alarm oder Stromausfall.
Max. 2 A resistive Last / 250 V AC.
13 14 15
2 3
9 10
+
Alarmrelais
0-10 V
Rotations
wächter
10
A1 A2
v
S
Manuelle
Drehzahl
Forts. nächste Seite
