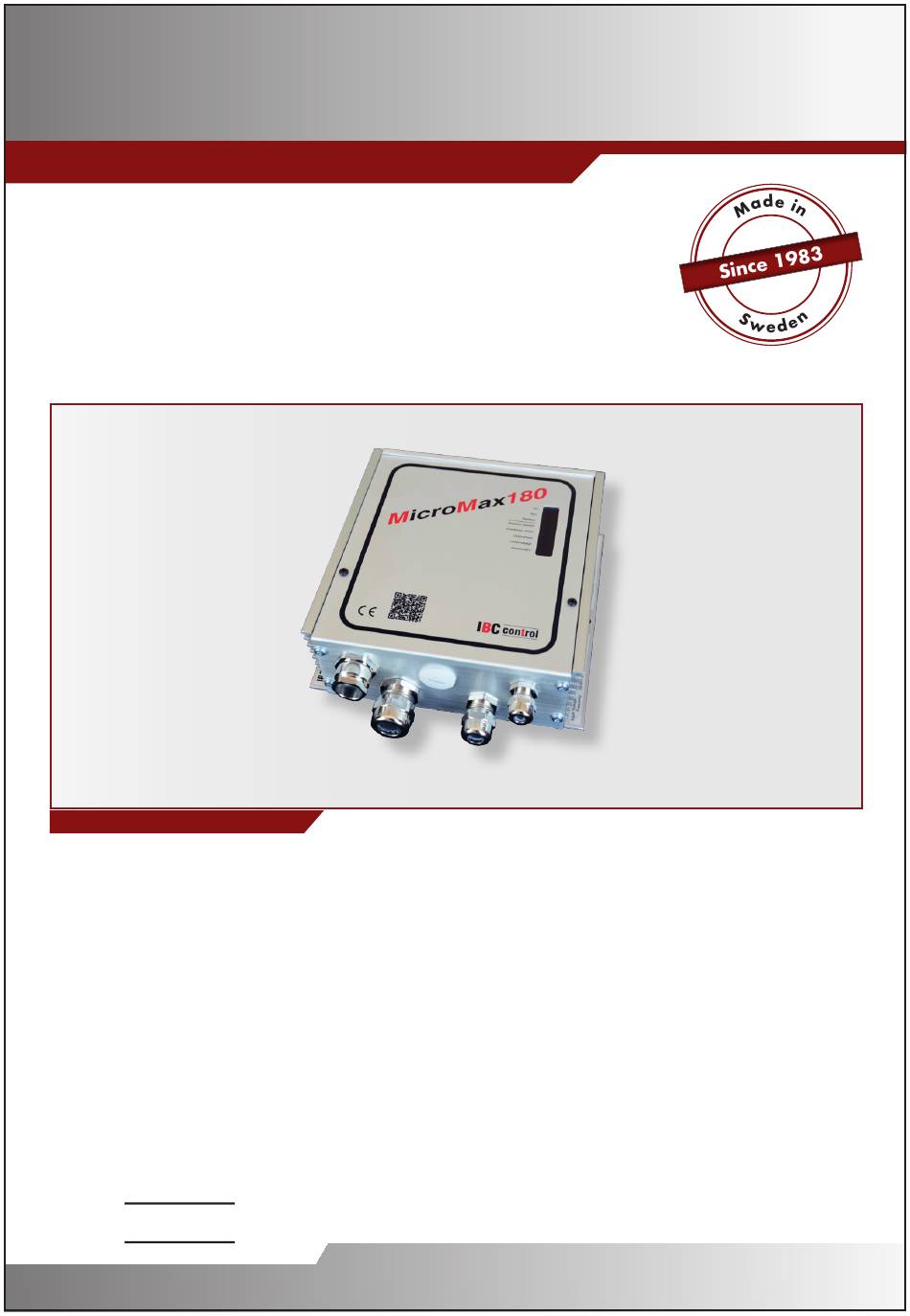

- Seite 1 HANDBUCH Ska vara 25 mm i diameter på höjden EMV-Verschraubungen als Zubehör erhältlich REGELEINHEIT FÜR ROTIERENDE WÄRMETAUSCHER MicroMax180 Artikelnr. F21018301 Mit einstellbarer Boost-Funktion und Schwellenwert control...
-
Seite 3: Inhaltsverzeichnis
INHALT Installationsanweisung Montage Sicherheitsanweisung Herstellererklärung Funktionsbeschreibung Technische Daten Funktionen - DIP-Schalter - Betriebsanzeigen - Alarm - Einstellungen durch Potentiometer - Drucktaster Anschlussschema Anschlüsse Kontrolle vor dem Einschalten der Regeleinheit Inbetriebnahme der Ausrüstung EMV-Installation EMV-Verschraubung Notizen... -
Seite 4: Installationsanweisung
INSTALLATIONSANWEISUNG Warnanzeige Die Regeleinheit darf nur in technisch einwandfreiem Zustand verwendet werden. Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen. Wartung/Reparatur Die Funktionsweise der Regeleinheit muss regelmäßig kontrolliert werden. Fehlersuche und Reparatur dürfen ausschließlich von geschultem Personal ausgeführt werden. Die vorschriftsmäßige elektrische Absicherung muss gewährleistet sein. -
Seite 5: Sicherheitsanweisung
SICHERHEITSANWEISUNG n dieser Beschreibung werden folgende Symbole und Anweisungen verwendet. Diese wichtigen Anweisungen gelten für Personenschutz und technische Sicherheit beim Betrieb. „Sicherheitsanweisung“ steht für Anweisungen, die dazu dienen, eine Verletzungsgefahr zu vermeiden und Schäden an den Geräten vorzubeugen. Lebensgefahr! Elektrischer Strom an elektrischen Komponenten! Hinweis: Vor dem Entfernen der Abdeckung Hauptstrom ausschalten. -
Seite 6: Herstellererklärung
HERSTELLERERKLÄRUNG Hersteller IBC control AB Brännerigatan 5 A, SE-263 37 Höganäs Produkt Regeleinheit für rotierende Wärmetauscher Typen- MicroMax180 bezeichnung Artikelnummer F21018301 EG-Richtlinie Herstellererklärung zur Übereinstimmung des Produkts mit für das Produkt den Anforderungen der EMV-Richtlinie 2004/108/EG. Alle Regeleinheiten erfüllen die Anforderungen gemäß der... -
Seite 7: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG MicroMax180 gehört zu einer Serie von Regeleinheiten, die mit den erforderli- • chen Zusatzfunktionen dafür angepasst sind, einen rotierenden Wärmetauscher optimal zu steuern. Die Serie umfasst vier Größen: MicroMax, MicroMax180, MicroMax370 und MicroMax750. Alle egeleinheit treiben einen Dreiphasen-Asynchronmotor mit zugehörigem Getriebe an, wobei die Bezeichnung der Regeleinheit der Motorleistung entspricht. -
Seite 8: Technische Daten
TECHNISCHE DATEN Anschlussspannung 1x230-240 V +/-15 % Umgebungstemperatur, -25 bis +45°C 50/60 Hz nicht kondensierend Antriebsleistung max. 390 W Schutzart IP54 Eingangsstrom max. 1,7 A Gewicht 0,9 kg Eingangssicherung max. 10 A Abmessungen, HxBxT 158x165x60 mm Ein exakter Wert kann mit einem digitalen Messgerät nicht Ausgangsspannung *) 3x0-230 V erreicht werden. -
Seite 9: Dip-Schalter
DIP-SCHALTER Cleaning function Reiningungsfunktion eingeschaltet in Stellung ON (EIN). (Druckluftreinigung) Steht der Rotor 30 min lang still, wird die Reiningungsfunktion aktiviert und der Rotor dreht sich 10 s lang mit Mindestdrehzahl. Rotation monitor Rotationswächter eingeschaltet in Stellung ON (EIN). (Rotationswächter) High speed*) Der Rotor dreht sich mit eingestellter max. -
Seite 10: Alarm
Aktiviert einen Alarm und löst aus bei einem Kurzschluss Phase-Phase (Kurzschluss/Überstrom) oder Phase-Erde sowie bei Überstrom. Kurzschluss Phase-Phase, alternativ Phase-Erde (Erdungsfehler) MicroMax180 löst direkt aus. Wahrscheinliche - Wicklungsfehler im Motor Fehlerursache Motorwiderstand messen, muss an allen Phasen gleich sein. - Kurzschluss zwischen Kabelphasen - Erdungsfehler im Motor oder Kabel Forts. -
Seite 11: Einstellungen Durch Potentiometer
Forts. von vorheriger Seite Überstrom MicroMax180 begrenzt den Strom auf 2,4 A und löst anschließend nach 4-5 s aus. Wahrscheinliche - Motor ist im Verhältnis zum Rotordurchmesser zu schwach Fehlerursache - Rotor läuft schwerfällig - Motor ist defekt, z.B. Lagerdefekt Strom messen. -
Seite 12: Anschlussschema
ANSCHLUSSSCHEMA U V W 13 14 15 9 10 1x 230 V 3x230 V Thermo- Alarmrelais Eingangs- Rotations- kontakt signal wächter (Max 2 A / 250 V AC) 0-10 V ANSCHLÜSSE Die Spannung muss vor Arbeiten an der Ausrüstung ausgeschaltet werden. Empfohlenes Anzugsmoment an den Klemmen: 0,5 Nm, max. -
Seite 13: Kontrolle Vor Dem Einschalten Der Regeleinheit
KONTROLLE VOR DEM EINSCHALTEN DER REGELEINHEIT Kontrollieren, ob die Regeleinheit gemäß Anweisung auf Seite 10 angeschlossen ist. Anschlussspannung 230 V +/-15 %, 50/60 Hz. Kontrollieren, ob der Motor für 3 x 230 V angeschlossen ist. Wenn sich zwischen Motor und Regeleinheit ein Leistungsschalter befindet, ist der Thermokontakt über den Hilfskontakt im Leistungsschalter zu verbinden. -
Seite 14: Emv-Installation
EMV-INSTALLATION Anschl. EKK 3G1,5 Magnetgeber, LiYCY 2x0,34 Nicht abgeschirmt Abgeschirmt Eingangssignal, LiYCY Motorkabel 2x0,34/0,5 Ölflex Classic 110 CY, /7G0,75 Abgeschirmt Abgeschirmt EMV-Verschraubung ist für abgeschirmtes Kabel zu verwenden. Es sind die o.g. oder gleichwertige Kabel zu verwenden, um die EMV-Richtlinie zu erfüllen. EMV-VERSCHRAUBUNG HINWEIS! Bei Anschluss der Abschirmung an die EMV-Verschraubung muss der Anschluss wie oben... -
Seite 15: Notizen
NOTIZEN... - Seite 16 IBC control AB Brännerigatan 5 A SE-263 37 Höganäs Schweden Tel. +46 42 33 00 10 www.ibccontrol.se info@ibccontrol.se...
