AUTOHAK Y18A Montageanleitung Seite 2
MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
14
9
14
14
B
A
A
10
5
13
7
Die Anhängekupplung (Katalognummer Y18A) ist für folgende
Fahrzeugtypen zugelassen: HONDA CIVIC 3 Türer, ab Bj. 2001 bis 04.2007,
dient zum ziehen der Anhänger mit der Gesamtlast von 1200 kg und der
Kugelstützlast von max. 50 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
14
14
B
8
A
A
1
4
12
22
3
11
2

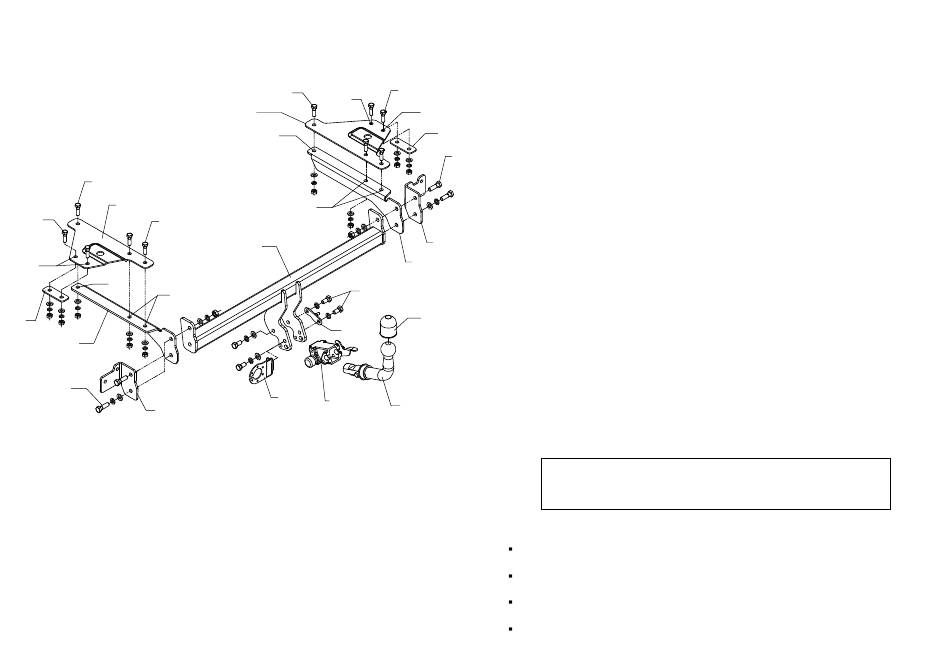

1. Die Stoßstange, den Nachschalldämpfer, die Metallverstärkung (wird nicht
mehr montiert) und im Kofferraum die seitliche und hintere Verkleidung
demontieren.
2. Auf die Löcher am hinteren Teil des Fahrzeuges den linken Halter (Pos. 7)
links und den rechten (Pos. 7) rechts ansetzen. Mit den Schrauben M8 (die,
B
nach der Demontage der Metallverstärkung übrig geblieben sind) leicht
10
anziehen.
3. Die Seitenhalter (Pos. 4 u. 5) und die Tragarme der Anhängekupplung (Pos.1)
13
mit den Schrauben M12x40mm (Pos. 13), siehe die Zeichnung, an die
vorbereiteten Vorrichtungen verschrauben.
4. Die Löcher durch die Löcher A der Halter Pos. 4 u. 5 mit dem Bohrer ø11mm
durchbohren.
5. Die Lasche (Pos. 8 u.9) in den Kofferraum so legen, dass ihre Löcher sich mit
den vorher gebohrten Löchern überdecken und leicht mit den Schrauben
6
M10x35mm (Pos.14) anziehen.
6. Die Löcher durch die Löcher (Pos. B) der Mutter mit dem Bohrer ø11mm
bohren und dann zusammen mit der Platte (Pos.10) mit den Schrauben
M10x35mm (Pos.14) verschrauben.
7. Die Stoßstange und den Nachschalldämpfer montieren.
20
8. Das Automatengestell (Pos. 11) mit den Schrauben M12x25mm (Pos. 12)
verschrauben. Die Kupplungskugel gemäß der Anbauanleitung der
Anhängekupplung mit dem schnelldemontierbaren Aufsatz anbringen.
9. Die Schrauben gemäß den Angaben in der Tabelle festdrehen.
10. Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers
anschließen.
11. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängekupplung ausbessern.
Drehmomente für Schrauben und Muttern 8.8:
M6 - 11 Nm
M 12 - 87 Nm
Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.
Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.
Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.
Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
M 8 - 25 Nm
M 10 - 50 Nm
M 14 - 138 Nm
M16 - 210 Nm
ACHTUNG
