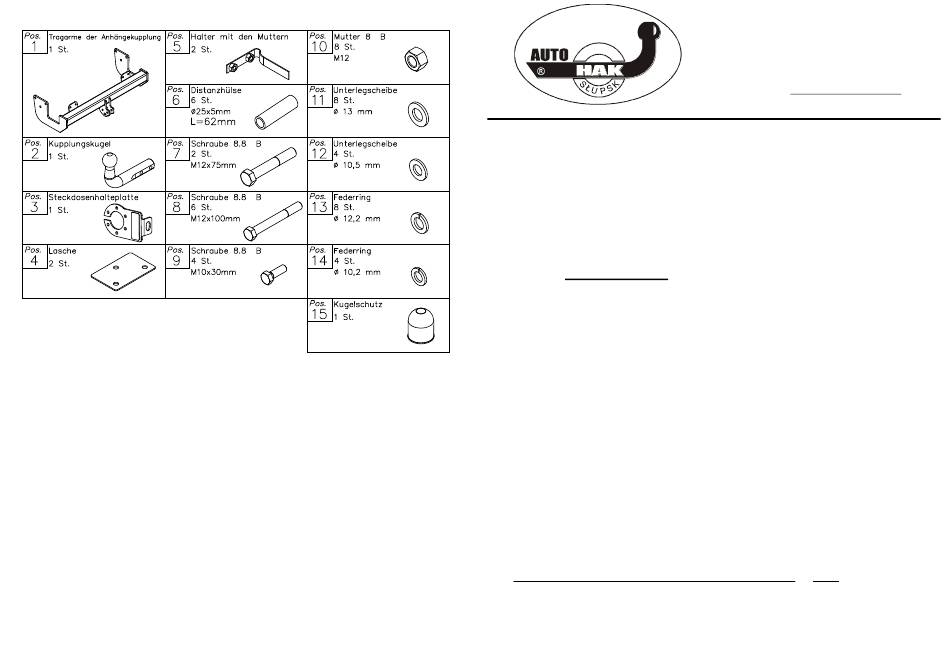

Zubehör:
Art.nr-KL1D11
Art.nr-BL1D11

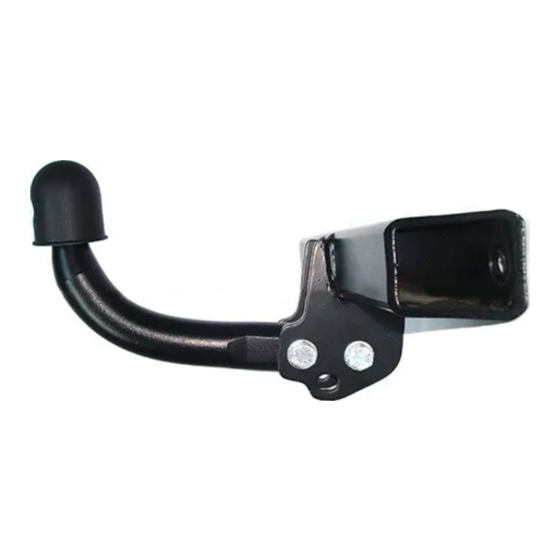

Anhängekupplung
Katalog nr
Klasse: A50-X
zugelassen zur Montage an folgenden Fahrzeugtypen:
Hersteller: MERCEDES
Modell: VITO
ab Bj. 1996 bis 06.2003
Homologationsnummer gemäß der Richtlinien der EKG/ONZ 55.01
Vorschrift: E20-55R-01 0826
Die Anhängekupplung erfüllt die Vorschriften der Verkehrssicherheit. Sie beeinflusst
die Fahrsicherheit und daher ist ausschließlich nur vom Fachpersonal zu montieren. Es
dürfen keinesfalls Konstruktionsänderungen vorgenommen werden. Sonst erlischt die
Verwendungszulassung.
Falls es eine Isolationsschicht oder Fahrzeugunterbodenschutz
Anhängerkupplung befestigt wird, so sind diese zu entfernen. Andere Karosseriestellen
und gebohrte Löcher sind mit der Antikorrosionsfarbe anzustreichen.
Für die Belastungswerte gelten die vom Fahrzeughersteller angegebenen Daten bzw.
max. Masse der Anhänger und max. Stützlast. Dabei dürfen die Höchstkennwerte der
Anhängekupplung nicht überschritten werden.
D-Wert Formel:
max. Masse Anhänger [kg] x
Max. Fahrzeuggesamtgewicht [kg]
max. Masse Anhänger [kg] +
Max. Fahrzeuggesamtgewicht [kg]
PPUH AUTO-HAK Sp.J.
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: office@autohak.com.pl
www.autohak.com.pl
D11
Technische Daten:
D – Wert : 11,27 kN
Max. Masse Anhänger: 2000 kg
Max. Stützlast: 100 kg
EINLEITUNG
9,81
=
X
1000
gibt, wo die
D [kN]
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AUTOHAK D11
Inhaltszusammenfassung für AUTOHAK D11
- Seite 1 PPUH AUTO-HAK Sp.J. Zubehör: Produkcja Zaczepów Kulowych Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www.autohak.com.pl Anhängekupplung Katalog nr Klasse: A50-X Technische Daten: zugelassen zur Montage an folgenden Fahrzeugtypen: D – Wert : 11,27 kN Art.nr-KL1D11...
-
Seite 2: Montage - Und Betriebsanleitung Der Anhängekupplung
Drehmomente für Schrauben und Muttern 8.8: M6 - 11 Nm M 8 - 25 Nm M 10 - 50 Nm Anhängekupplung (Katalognummer D11) für folgende M 12 - 87 Nm M 14 - 138 Nm M16 - 210 Nm Fahrzeugtypen zugelassen: MERCEDES VITO, ab Bj. 1996 bis 06.2003, dient zum ziehen der Anhänger mit der Gesamtlast von 2000 kg und der Kugelstützlast... - Seite 3 Der Freiraum nach Anhang VII, Abbildung 30 der Richtlinie 94/20/EG ist zu gewährleisten. (CZ) Volný prostor ve smyslu Přílohy VII,obr. 30 Směrnice č. 94/20/EG musí být zaručen. L´espace libre doit être garanti conformément à ľannexe VII, illustracion 30 de la directive 94/20/ CE. (GB) The clearance specified in apendix VII, diagram 30 of guideline 94/20/EC must be guaranteed.
-
Seite 4: Fitting Instruction
MERCEDES VITO (Class V), produced since 1996 till 06.2003, M 12 85 Nm M 14 135 Nm catalogue no. D11 and is prepared to tow trailers max total weight 2000 kg and max vertical load 100 kg. NOTE After install the towbar you should get adequate note in registration book From manufacturer (at authorised service station).The car should be equipped with:... - Seite 5 Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www. autohak.com.pl Towing hitch (without electrical set) Cat. no. D11 Class: A50-X Technical data: Designed for: D-value: 11,27 kN maximum trailer weight: 2000 kg Manufacturer: MERCEDES...
-
Seite 6: De La Part Du Fabricant
MERCEDES VITO, produit à partir de 1996 au 06.2003, numéro de catalogue D11 et est utilisé pour tirer des remorques du poids total 2000 kg et de la pression Après le montage du dispositif d'attelage à boule, il faut obtenir totale sur la boule max 100 kg. - Seite 7 Equipement du dispositif d'attelage à boule: Fabrication des dispositifs d'attelage à boule Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www.autohak.com.pl Dispositif d'attelage à boule sans équipement électrique Numéro de catégorie. Classe: A50-X Conçu pour être monté...
- Seite 8 M 12 85 Nm M 14 135 Nm Hak holowniczy przeznaczony jest do zamontowania w samochodzie MERCEDES VITO produkowanego od 1996r. do 06.2003r. nr katalogowy D11 UWAGA i słuŜy do ciągnięcia przyczep o masie całkowitej 2000 kg i nacisku na kulę max 100 kg.
-
Seite 9: Karta Gwarancyjna
Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www. autohak.com.pl Hak holowniczy bez wyposaŜenia elektrycznego Nr kat. D11 Klasa: A50-X Dane techniczne: Przeznaczony do zamontowania w samochodzie: Wartość siły D : 11,27 kN Producent: MERCEDES...
