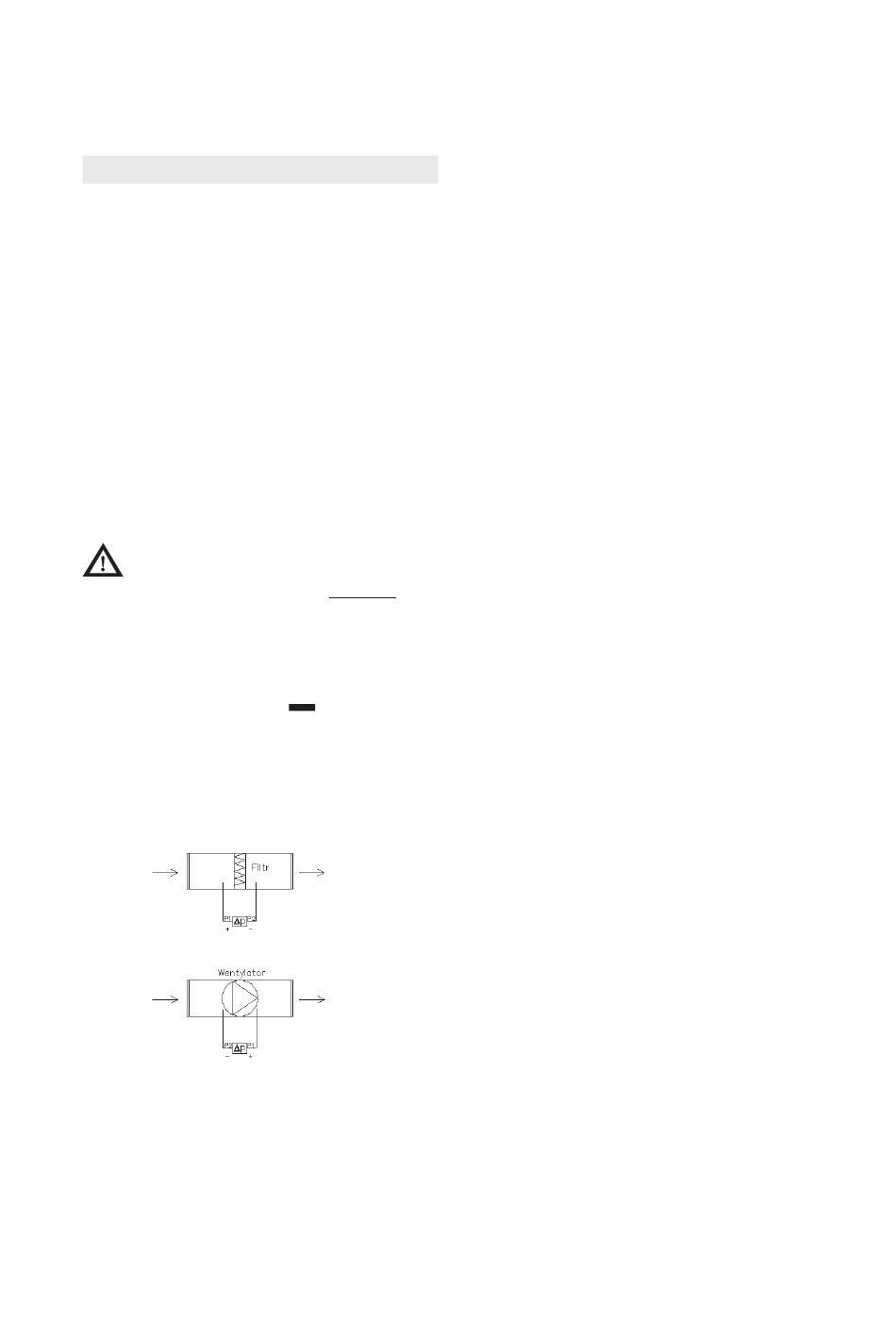

Polski
Informacje bezpieczeństwa
Przed przystąpieniem do instalacji należy zapoznać się z instrukcją obsługi.
W przypadku uszkodzenia z powodu nieprzestrzegania instrukcji lub stoso­
wania urządzenia do celów niezgodnych z przeznaczeniem, gwarancja jest
nieważna. Nie ponosimy odpowiedzialności za uszkodzenia mechaniczne.
Montaż i demontaż urządzenia musi być wykonywany przez kompetentnych,
przeszkolonych techników z odpowiednimi uprawnieniami.
Należy przestrzegać obowiązujących przepisów bezpieczeństwa pomiarów
ciśnienia.
Miejsce instalacji musi być zgodne ze stopniem zabezpieczenia urządzenia .
– Nie zmieniać fabrycznych ustawień / zakresów pokręteł / śrub B, C
– Śruba C ustawiona fabrycznie i zaklejona, nie może być regulowana.
Śruba B umożliwia ustawienie ciśnienia przełączenia styków.
­ Dostosuj górny i dolny punkty przełączania styków pokrętłem (B).
­ P1 dla podłączenia wyższego ciśnienia (oznaczenie +), P2 dla podłącze­
nia niższego ciśnienia (oznaczenie ­). Nie podłączać próżni.
­ Zamocować wspornik do urządzenia tylko za pomocą fabrycznie dostarczo­
nych śrub.
Fig. 3 Zalecane jest montowanie urządzenia pionowo z P1, P2 skierowanymi
do dołu (kalibracja fabryczna pod takie położenie).
Fig. 4 W przypadku montażu poziomego z pokrywą zwróconą ku górze
punkt przełączania 11Pa powyżej ustawionej wartości.
Fig. 5 W przypadku montażu poziomego z pokrywą zwróconą do dołu
punkt przełączania 11Pa poniżej ustawionej wartości.
Uwaga
Po zdjęciu obudowy (A) istnieje niebezpieczeństwo porażenia prądem.
Zaciski 1,2 i 3 (napięcie sieci!)
Ustawienie górnego / dolnego punktu przełączania (pokrętło B: dla wyższego
punktu przełączenia [wyższe ciśnienie] obrót pokrętła zgodnie z ruchem wskaz­
ówek zegara.
Należy stopniowo zwiększać ciśnienie (nie przekraczając wartości maksymalnej)
w celu ustawienia żądanego punktu przełączenia styków.
Sprawdzić górny i dolny punkt przełączenia styków przez kilku krotne podnoszenie i
obniżanie ciśnienia. W przypadku potrzeby dokonać korekty wartości zadanej.
Ustawić wartość pokrętłem (B) tylko w drukowanym zakresie.
Nie należy ustawiać na czarnym obszarze!
[Przełączenie styków z NC (1­2) na NO (1­3)]
Uwaga zakres DTV od 0,3 do 5 mbar
Przełącznik musi być ustawiony w czasie montażu w dolnym zakresie 0,3 ­ 0,5 mbar!
Nieprzestrzeganie może spowodować przesunięcie punktu pracy ( zmiana parametrów
membrany) lub usterkę urządzenia!
Następnie należy ustawić żądany punkt pracy.
