- Seite 1 Benutzerhandbuch & Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Anmeldung Router 11.2. Aktivierung WLAN-Verschlüsselung Router Firmware aktualisieren Technische Daten Glossar Haftungsausschluss Symbole Dieses Symbol markiert nützliche Hinweise und Tipps. Dieses Symbol markiert wichtige Hinweise, die Sie auf jeden Fall befolgen sollten, um Fehlfunktionen zu vermeiden. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... - Seite 3 Um diesen Service auch unter Deck oder im Wohnmobil und bei großer Entfernung mit schneller und stabiler Verbindung nutzen zu können, ist der WEB-Catcher von Silentwind die perfekte Lösung. Mit diesem WLAN-Antennen-Set kann das entfernte Signal vom WLAN-HotSpot "on Board" für mehrere Endgeräte wie Notebook, Tablet oder Smartphone gleichzeitig und kabellos per WLAN zur Verfügung gestellt werden.
-
Seite 4: Sicherheitshinweise
Die zulässige Betriebstemperatur beträgt -15 bis +45°C, die zulässige Luftfeuchtigkeit 0-99%, IP66. Regen, Nässe und Gewitter Der Web-Catcher ist wetterfest und für den Außeneinsatz geeignet. Tauchen Sie das Gerät aber nicht ins Wasser. Service und Wartung Dieses Gerät besitzt keine Komponenten, die der Wartung bedürfen. -
Seite 5: Erste Schritte , Lieferumfang

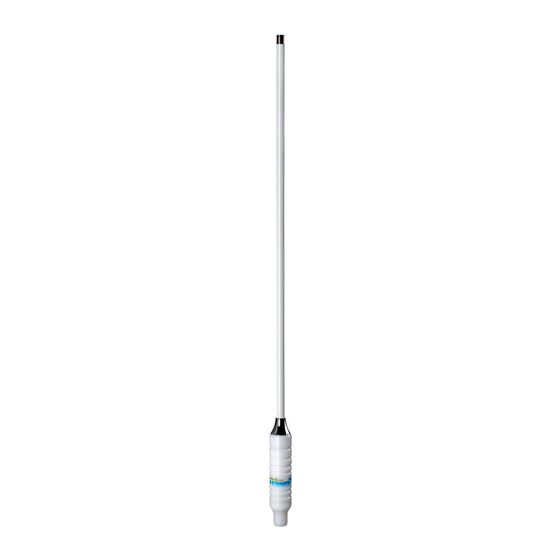

SW05WL | SW08WL | W12WL 2. Erste Schritte Herzlichen Glückwunsch zum Erwerb des WEB-Catchers, der aktiv- Rundstrahlantenne von Silentwind. Diese Rundstrahlantenne ist eine leistungsstarke Aktivantenne für beste WLAN-Verbindungen über große Strecken oder unter ungünstigen Umgebungsbedingungen. Das WLAN-SET besteht aus folgenden Komponenten: •... -
Seite 6: Verpackungsinhalt
Verfügbare Längen: 10m | 20m | 30m | nach Anfrage • WLAN-Long-Range-Router 300Mbps Model: AIP525H • PoE Adapter (optional) • Steckernetzteil AC: 100V - 240V | DC 12V 1A • Installations- und • 12/24V Anschlusskabel Bedienerhandbuch https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 7: Montage
Verbinden Sie das Antennenelement mit der Antennenelektronik. Für optimale Verbindung ziehen Sie die Verschraubung mit einer Zange leicht an. 3.2 Antennen-Montage Schrauben Sie die Verschlusskappe vom Antennengehäuse ab und ziehen Sie den Kabel-Dichteinsatz aus der Fassung heraus. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 8: Antennen-Montage Kabel
Stecken Sie das Netzwerkkabel durch die Verschlusskappe und das Antennengehäuse. Verbinden Sie den Stecker des Kabels mit der WLAN-Antennenelektronik. 3.4 Antennen-Montage Gehäuse schließen Schrauben Sie das Antennengehäuse auf das Antennenelement. Achten Sie darauf, dass das Antennenelement und das Anschlusskabel nicht gedreht werden. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 9: Antennen-Montage Dichteinsatz
SW05WL | SW08WL | W12WL 3.5 Antennen-Montage Dichteinsatz Stülpen Sie jetzt den Dichteinsatz über das Anschlusskabel und schieben den Dichteinsatz in die Fassung. Achten Sie darauf, dass die Gummilippe am Dichteinsatz nach innen in Richtung Fassung zeigt! https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 10: Antennen-Montage Verschlusskappe
Zum Schluss drehen Sie noch die Verschlusskappe fest auf das Antennengehäuse. Die WLAN-Aktivantenne ist jetzt fertig montiert. Das 1"UNF x14 Innengewinde an der Verschlusskappe bietet ein hohe Flexibilität an Befestigungsmöglichkeiten. Folgende Halter und Befestigungssysteme stehen optional zur Verfügung: https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 11: Antennenbefestigungssysteme
3.7 Antennenbefestigungssysteme 1" UNF x14 Gewinde (optional) 2-dimensionaler 3-dimensionaler Relingshalter,vertikal Kipp-Halter SW2DK Kipp-Halter Montage mögl.22- 30mm Rohr SWRH1 Masthalter Doppelsaugfußhalter 2-dimensionaler Horizontal & Vertikal speziell für Charterer Reling-Halter für SWMH1 mit 2D Kippgelenk Durchmesser 25-30 mm SWRH2D SWSH2D Segelmast-Halter SWSH2D https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 12: Funktionsweise
SW05WL | SW08WL | W12WL 4. Funktionsweise Der WEB-Catcher sendet und empfängt die WiFi-Signale in einem flachen kreisförmigen Kegel von 8-20° (modellabhängig). Durch diese Abstrahlcharakteristik wird die Reichweite innerhalb dieses Kegels deutlich erhöht. Durch die unmittelbare Verbindung von Antenne und WLAN-Elektronik, ist ein langes Antennenkabel überflüssig. -
Seite 13: Antennenposition / Ausrichtung
Antenne ausschlaggebend für eine optimale WLAN-Verbindung. Verhältnismäßig gut durchdrungen werden Papier, Karton, Stoff, Glas, Holz, dünnes Plastik, trockene Blätter o.ä. Schlecht durchdrungen werden alle Metallteile, Dachziegel und schalldichte Fenster, Thermoglas. Insbesondere Stahlbetonwände sind kaum durchlässig für WLAN-Funkwellen https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 14: Verkabelung
über PoE (Power over Ethernet). Es wird keine zusätzliche Stromversorgung für die Antenne benötigt. Die maximale Kabellänge beträgt 80 Meter. Es wird ein LAN-Kabel CAT6 SFTP empfohlen. Achtung, es dürfen keine anderen Ports für den Antennenanschluss verwendet werden! https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 15: Stromversorgung Router
Schließen Sie das 12V Anschlusskabel an die Spannungsversorgung des Routers an, wenn Sie eine 12V - 18V DC Spannungsquelle verwenden möchten. Schließen Sie das 24V Anschlusskabel an die Spannungsversorgung des Routers an, wenn Sie eine 19V - 35V DC Spannungsquelle verwenden möchten. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 16: Antenne Ohne Router Oder Mit Fremdrouter Betreiben
PC /Notebook und den LAN-Port vom PoE-Adapter. Seitlich am PoE-Adapter verbinden Sie den 12V-Hohlstecker mit der Buchse "DC-IN". Die grüne POWER-LED Leuchtet. An Stelle des PCs können Sie auch einen Fremdrouter anschließen. Achten Sie dabei auf die richtige Einstellung/ Konfiguration des Fremdrouters. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 17: Weitere Geräte Mit Dem Router Verbinden
Alle WLAN-fähigen Endgerät (z. B. Notebook, Smartphone, Tablet, Drucker , IP-Telefon, oder IP-Kamera) können mit dem WLAN-Router SWR3022 verbunden werden. Über die 3 LAN-Ports LAN1, LAN2 und LAN3 können kabelgebundene Geräte per Ethernet mit dem Router verbunden werden. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 18: Erste Inbetriebnahme
Ca. 40 Sekunden nach dem Einschalten des Routers erscheint in der Liste der „Verfügbaren WLAN-Netzwerke“ auf Ihrem PC / Notebook / Tablet / Smartphone ein neues Drahtlosnetzwerk mit dem Namen: WEB-Catcher. Stellen Sie eine Verbindung durch Klicken auf „Verbinden“ her. -
Seite 19: Software-Konfiguration
Der Internetbrowser "Safari" von Apple wird nicht voll unterstützt. Bei Verwendung eines Gerätes mit IOS–Betriebssystem (I-Pad, I- Phone) zur Softwarekonfiguration muss der Browser „Google Chrome“ verwendet werden. Sie finden den Browser im App-Store zum downloaden. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 20: Wlan-Verbindung Zum Entfernten Hot-Spot
SW05WL | SW08WL | W12WL 9. Antennenkonfiguration LAN-Stick 9.1 Anmelden Antenne 192.168.33.1 Um die Benutzeroberfläche der Antenne zu öffnen, geben Sie im Anmeldefenster bei "User Name" und "Password" jeweils admin ein und klicken auf „Login“ 9.2 Statusübersicht https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 21: Verbindung Mit Entfernter Wlan-Station Herstellen
SW05WL | SW08WL | W12WL 9.3 Verbindung mit entfernter WLAN-Station herstellen Klicken Sie auf den Reiter „HotSpot Search“. Warten Sie einige Sekunden Wenn keine Ergebnisse angezeigt werden, klicken Sie auf die Schaltfläche "Repeat Scan" https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 22: Gewünschte Wlan-Station Auswählen
Der Verschlüsselungsstatus kann bei Authentication und Encryption entnommen werden. Netzwerkname und MAC-Adresse wird bei SSID und BSSID angezeigt. Durch mehrmaliges klicken auf den Button „Repeat Scan“ werden weitere Hot-Spots angezeigt, die bei dem ersten Scan nicht gelistet waren. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 23: Wlan-Station Sicherheit
Name gegeben werden. Ist die Entfernung zum Hot-Spot bekannt, kann bei "Distance Parameters" die Entfernung eingegeben werden. Die richtige Einstellung erhöht die Verbindungsstabilität zur WLAN-Station. Alle anderen Einstellungen sollten für den optimalen Betrieb nicht geändert werden. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 24: Einstellungen Speichern
„Status“. Wenn die Verbindung erfolgreich hergestellt wurde, ändert sich der Status in "CONNECTED". Die WLAN-Verbindung zwischen dem entfernten Hotspot und der aktiven Antenne wird hergestellt. Wenn Sie WLAN-Verbindungen mit anderen Hotspots wünschen, müssen Sie alle Schritte ab 9.1 wiederholen https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 25: Sende- Und Abstrahlleistung
+ 10,0 dbm (Sendeleistung WLAN-Gerät) + 10,0 dbi (Antennengewinn) = 20 dbm Abstrahlleistung EIRP Umrechnen von dBm zu mW / mW zu dBm mW in dBm = 10Log10(Watt) + 30 ▪ dBm in mW = 10(dBm/10) ▪ https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 26: Wlan-Sendeleistung Einstellen
Nach Eingabe der Sendeleistung klicken Sie auf den Button „Save &Apply“. Bei Verwendung der Antenne 5 dBi und 8,5 dBi, kann die Sendeleistung entsprechend auf 15 dBm und 12 dBm eingestellt werden um 20dBm zu erreichen. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 27: Wlan-Router Swr3022
SW05WL | SW08WL | W12WL 11. WLAN-Router SWR3022 11.1 Anmeldung Router 192.168.33.2 Die Benutzeroberfläche des Routers öffnen Sie wie auf Seite 19 Punkt 8.2 beschrieben. Nach erfolgreicher Anmeldung gelangen Sie auf die Status-Anzeige des Routers. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 28: Aktivierung Wlan-Verschlüsselung Router
Bestätigen Sie einen Neustart durch Klicken auf den Button Beachten Sie, dass die WLAN-Verbindung nach dem Neustart des Routers verschlüsselt ist. Die WLAN- Verbindung zwischen dem SWR3022-Router und Ihrem Endgerät muss mit dem neuen WLAN-Schlüssel erneut hergestellt werden! Siehe 7.1, Seite 18. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 29: Firmware Aktualisieren
Klicken Sie auf den Button "Durchsuchen" und wählen Sie in Ihrem Verzeichniss die downgeloadete Firmware-Datei aus. Durch Klicken auf "Upload" starten Sie den Vorgang. Achtung! Schalten Sie den PC und den Router während der Aktualisierung nicht aus! https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... -
Seite 30: Web-Catcher Konfiguration In Router Laden
SW05WL | SW08WL | W12WL 12.2 WEB-Catcher Konfiguration in Router laden Sie haben die Möglichkeit, nach einem versehentlichen Reset des Routers die Voreinstellungen, wie sie bei der Auslieferung aktiviert waren, manuell mit einer Konfig-Datei wieder herzustellen. Die Konfig-Datei finden Sie auf unserer Web-Seite unter: https://www.silentwindgenerator.com/de/download/... -
Seite 31: Technische Daten
Abmessung L | Ø mm: 136 | 38 HF-Sendeleistung: 3 - 27dBm | 2 - 501mW Empfangsempfindlichleit: -91dBm@802.11n -95dBm@802.11bg Impedanz: 50 Ω Power: PoE 12 - 24V DC | 1,04 Watt ±5% Gehäusefarbe: White Gewicht: 250 gr https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... - Seite 32 26dBm = 31 dBm / 1258,92mW 26dBm = 34,5 dBm / 2818,38mW 26dBm = 38,5 dBm / 7079,45mW 27dBm = 32 dBm / 1584,89mW 27dBm = 35,5 dBm / 3548,13mW 27dBm = 39,5 dBm / 8912,50mW https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020...
-
Seite 33: Glossar
(ESS) konfiguriert werden. Benutzer innerhalb des ESS können sich frei zwischen den BSS bewegen, während die Verbindung zu den Stationen des Wireless-Netzwerks besteht. Access Points innerhalb des ESS müssen über die gleiche BSSID und den gleichen Funkkanal konfiguriert sein. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020... - Seite 34 Notebook sich aus dem Bereich des Access Point herausbewegt, über den es ursprünglich verbunden war, und eine Verbindung über einen neuen Access Point aufnimmt. In einer Netzwerkumgebung, in der Access Points eingesetzt werden, können PCs unabhängig von der jeweiligen Position oder dem Roaming immer verbunden werden. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020...
- Seite 35 Zertifizierung der Interoperabilität von Wireless LAN-Produkten auf Basis der IEEE 802.11 - Spezifizierung gegründet wurde. Ziel dieses Verbands ist es, die Interoperabilität von Produkten im Sinne der Benutzer zu verbessern. Früher war diese Organisation unter der Bezeichnung WECA bekannt. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020...
- Seite 36 (spread spectrum technology). Diese Technik bietet eine eingeschränkte Bandbreite (gewöhnlich unter 11 Mbps), die von den Benutzern mit anderen Geräten im Spektrum gemeinsam genutzt wird. Die Benutzer können ein Gerät mit Bandspreizung ohne Lizenz der Federal Communications Commission (FCC) betreiben. https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020...
-
Seite 37: Haftungsausschluss
• und Vollständigkeit überprüft wurden, kann für Fehler oder Auslassungen keinerlei Haftung übernommen werden. SILENTWIND behält sich das Recht vor, die hier beschriebenen Produktmerkmale ohne • vorherige Ankündigung zu ändern Diese Anleitung darf ohne vorherige Genehmigung von SILENTWIND weder ganz noch •... - Seite 38 SW05WL | SW08WL | W12WL Notizen: https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020...
- Seite 39 Loteamento Industrial de Linhares, Lote 19 PT-4805-486 Santo Estevão de Briteiros / Guimarães Portugal Google Maps: http://goo.gl/maps/dEUvw Tel. 00351-253-572763 Fax 00351-253-572764 Tm/Handy 00351 96 790 79 33 E-mail: info@silentwindgenerator.com Site: www.silentwindgenerator.com SILENTWIND 2020 – alle Rechte vorbehalten https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020...
- Seite 40 SW05WL | SW08WL | W12WL https://www.silentwindgenerator.com/de/produkt-kategorie/web-catcher-de/| info@silentwindgenerator.com WEB-Catcher_Manual_GER_2020 – v03/08/2020...
