Ferro Energy CHRONOMAT CM4503 Bedienungsanleitung

Tages-, wochen-, sommer- / winterprogramm 4 raum-solltemperaturen
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

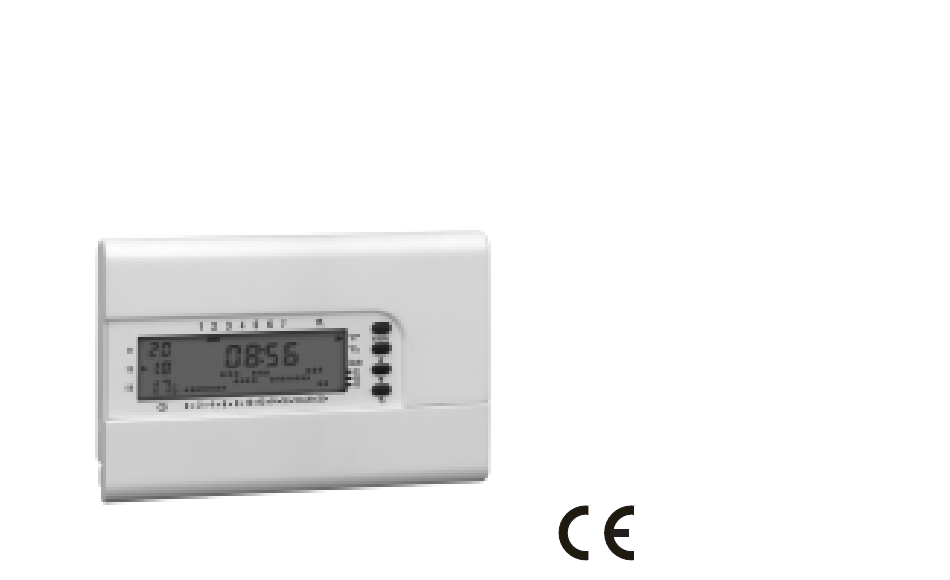

CHRONOMAT
CM4503
TAGES-, WOCHEN-, SOMMER- / WINTERPROGRAMM
4 RAUM-SOLLTEMPERATUREN
Dok: 106361 048/98
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ferro Energy CHRONOMAT CM4503

  • Seite 1 CHRONOMAT CM4503 TAGES-, WOCHEN-, SOMMER- / WINTERPROGRAMM 4 RAUM-SOLLTEMPERATUREN Dok: 106361 048/98...
  • Seite 2 Notizen:...

  • Seite 4: Technische Daten Und Funktionen

    CHRONOMAT TAGES-, WOCHEN-, SOMMER- / WINTERPROGRAMM TECHNISCHE DATEN UND FUNKTIONEN Speisung: 2 alkalische Mignonbatterien 1,5 V - vorzugsweise DURACELL Mod. LR03 1,5V 1050 mA/h Gangreserve: ca. 12 Monate Gangreserve ab Anzeige “LO BAT” (Batterie leer): ca. 1 Monate Programmspeicherung bei Batteriewechsel 60 Sek.
  • Seite 5 Auflösung des Temperaturbereiches: 0.5 °C Meßgenauigkeit: ± 0,2 °C im Winterbetrieb ± 0,2 °C im Sommerbetrieb Raumtemperaturanzeige: -3 °C bis 39 °C Auflösung der Raumtemperaturanzeige: 0,2 °C Aktualisierung der Temperatur: Einmal alle 60 Sekunden Voreingestellte Raumtemperaturen Frostschutz-Temperatur t 5 °C, fest eingestellt (Werkseinstellungen): Komfort-Temperatur t1 20 °C, einstellbar Aktiv-Temperatur t2 18 °C, einstellbar...
  • Seite 6 Steckbarer elektronischer Uhrenthermostat mit Grundplatte Wandbefestigung und/oder Montage auf einer rechteckigen bzw. runden UP-Dose Schutzart: IP 30 Isolationsklasse: Anschlussklemmen für: 2 oder 3 Drähte Anschlussart: Klemmen Maximaler Drahtquerschnitt 1.5 mm Änderungsmöglichkeit der voreingestellten Komfort-, Economy- und/oder Aktiv-Temperatur Umschaltmöglichkeit, von der Komfort-, zur Economy-, Aktiv- und/oder zur Frostschutz-Temperatur Möglichkeit, die Uhrzeit oder die Raumtemperatur anzuzeigen Möglichkeit, den Wärme-(Kälte-)erzeuger für Reinigungsarbeiten für maximal 3 Stunden auszuschalten Möglichkeit des Handbetriebs...
  • Seite 7 Auswahl aus 7 fest voreingestellten Zeitprogrammen, die entsprechend den durchschnittlichen euro- päischen Gewohnheiten entwickelt wurden. Frei programmierbares Wochenprogramm ( P8 ), dem, entsprechend den persönlichen Wünschen, Stunde für Stunde (max. 336 Schaltpunkte) jeweils eine von vier Raumtemperaturen t1, t2, t3, t (max.
  • Seite 8 Möglichkeit des Aufheizoptimier-Betriebs mit einer Vorhaltezeit von max. 2 Stunden Möglichkeit des Anschlusses an ein Telefon-Steuergerät für die Fernbedienung ON-OFF Betrieb mit Eingabe der Schaltdifferenz Mit den Bedientasten können im Display Fest eingestellte Programme; Freies Programm; folgende Möglichkeiten zur Anzeige gebracht Anzahl der Betriebsstunden des Wärmeerezeugers werden.

  • Seite 9: Abmessungen

    Abmessungen: 83.5...

  • Seite 10: Installation

    INSTALLATION Wichtig: Die Installation und die elektrische Verdrahtung der Einrichtung müssen von Fachleuten nach den bestehenden Gesetzen und Normen durchgeführt werden. Der Hersteller übernimmt keine Verantwortung für Produkte, die vom Installateur ausgewählt und eingesetzt werden, welche nicht den Umwelt- und Installationsnormen entsprechen. Chronomat 1,50-1,70 Meter ab Boden und entfernt von Wämequellen, Lufteinlässen oder Fenstern installieren.
  • Seite 11 Netzspannung der Heiz-/Kühleinrichtung abschalten (Kontakte spannungsfrei). Chronomat-Grundplatte durch die geeigneten Befestigungslöcher an der UP-Dose oder an der Wand festschrauben. A-A für UP-Dosen mit Klammern B-B für UP-Dosen (rund oder eckig) mit Schrauben C-C für Dübel mit Schrauben (3 Löcher) Elektrische Anschlüsse gemäss Schema auf Seite 10 ausführen. Bitte beachten Sie die richtige Lage der Grundplatte sowie die entsprechende Klemmenanordnung.

  • Seite 12: Installationsbeispiele

    INSTALLATIONSBEISPIELE Der CHRONOMAT steuert den Brenner an. Der CHRONOMAT steuert die Umwälzpumpe an. Anlage mit Lüftungskonvektoren, die vom CHRO- Der CHRONOMAT steuert das Zonenventil an. NOMAT (heizen kühlen) angesteuert werden.

  • Seite 13: Elektroanschluss

    Anschlußschema für Anschlußschema EIN/ AUS Motorventile mit 2- Draht - Brenner. Pumpe. Ventil ‚ Ansteuerung (EIN-AUSj Heiz- und Kühlanlage, bei der der CHRONOMAT den Ventilator ansteuert. ELEKTROANSCHLUSS An die Motorventile Anschlüsse Ausgangsbefehl anzuschließende Drähte WICHTIG: Die Installation und der Elektroanschluß des CHRONOMAT müssen von qualifiziertem Fach- personal unter Beachtung der geltenden Vorschrif- ten und Normen durchgeführt werden.

  • Seite 14: Zeichenerklärung Der Anzeigen Im Display

    ZEICHENERKLÄRUNG DER ANZEIGEN IM DISPLAY Aktuelle Uhrzeit und/oder Temperatur Anzeige Wärmeerzeuger in Betrieb Anzeige Batterie leer Anzeige des Handbetriebs Wochentage Anzeige 0.5 °C Anzeige Raum-Solltemperatur Komfort-Temperatur t1 Aktiv-Temperatur t2 Economy-Temperatur t3 Anzeige des Aufheiz-Optimierbetriebs - Temperatur-/Zeitgrafik über 24 Stunden - Oberer Punkt = Komfort-Temperatur Anzeige des Sommer-Betriebs - Mittlerer Punkt = Aktiv-Temperatur Anzeige des Winter-Betriebs...

  • Seite 15: Zeichenerklärung Der Tastenfunktionen

    ZEICHENERKLÄRUNG DER TASTENFUNKTIONEN Tasten für die Einstellung der Komfort - (t1) Aktiv - (t2) oder Economy-Temperatur (t3) von 5 ÷ 39 °C. Dies ist jederzeit nach der Programmierung möglich. Tasten, um die eingestellte Raum-Solltemperatur zu erhöhen ( ) bzw, zu senken ( Taste Handbetrieb Programmiertaste Frostschutz-Temperatur t Programmiertaste Economy-Temperatur t3...

  • Seite 16: Anzeige Der Eingegebenen Zeitprogramme

    ANZEIGE DER EINGEGEBENEN ZEITPROGRAMME Die Taste Prog. drücken und gewünschtes Zeitprogramm wählen. Sofern es sich um eines der sieben, fest eingegebenen Zeitprogramme P 1 - P 7 handelt, läuft auf dem Display das gesamte gewählte Zeitprogramm ab. Beim Programm P 8 läuft das Zeitprogramm automatisch Tag für Tag ab. Drücken der Taste Prog. beschleunigt den Durchlauf.

  • Seite 18: Programmierung Des Chronomat

    PROGRAMMIERUNG DES CHRONOMAT Der CHRONOMAT kann vor der Installation bequem im Sessel sitzend programmiert werden (nach- dem die vorgeschriebenen Batterien eingesetzt wurden). PROGRAMMIERUNG STUNDEN - MINUTEN - TAG Die Taste /Day dauernd (ca. 5 Sek.) danach ein- Die Taste /Day drücken. zeln drücken.
  • Seite 19 Nach Festlegung des Tages /Day die Taste OK drücken. Danach übergehen zu: Nach der Bestätigung (OK) des Wo- chentages wird folgendes angezeigt:...

  • Seite 20: Wahl Des Betriebsprogramms

    WAHL DES BETRIEBSPROGRAMMS Im CHRONOMAT sind 7 fest eingestellte Zeitprogramme entsprechend den durchschnittlichen, europäischen Gewohnheiten eingegeben (Beschreibung auf den Seiten 17 bis 30). Wenn eines dieser Programme Ihren Wünschen entsprechen sollte, wie beschrieben vorgehen; andernfalls die Taste Prog. drücken bis auf dem Display P8 erscheint. Danach wie auf Seite 31 beschrieben verfahren. PROGRAMM P 1 Täglich gleiches Zeitprogramm 06.30 bis 08.30 Uhr...
  • Seite 21 Wenn das Programm P 1 Ihren Wünschen an das Heiz-/Zeitprogramm entsprechen sollte, die Taste OK drücken. Nach 5 : 7 Sekunden erscheint im Display die Raumtemperatur. Dies bestätigt, daß das Programm gespeichert wurde und Ihr CHRONOMAT für den Betrieb programmiert ist. Wenn Ihnen hingegen das Heiz-/Zeitprogramm P 1 nicht geeignet erscheint, die Taste Prog.

  • Seite 22: Programm P

    PROGRAMM P 2 Montag bis Freitag 06.30 bis 08.30 Uhr Komfort 17.30 bis 22.30 Uhr 16.30 bis 17.30 Uhr Aktiv 00.00 bis 06.30 Uhr Economy 08.30 bis 16.30 Uhr 22.30 bis 24.00 Uhr...
  • Seite 23 Samstag und Sonntag 06.30 bis 08.30 Uhr 11.30 bis 14.00 Uhr Komfort 17.30 bis 22.30 Uhr 08.30 bis 11.30 Uhr Aktiv 14.00 bis 17.30 Uhr 00.00 bis 06.30 Uhr Economy 22.30 bis 24.00 Uhr Wenn das Programm P 2 Ihren Wünschen an das Heiz-/Zeitprogramm entsprechen sollte, die Taste OK drücken.

  • Seite 24: Programm P 3

    PROGRAMM P 3 Montag bis Freitag 06.30 bis 08.30 Uhr 11.30 bis 13.30 Uhr Komfort 17.30 bis 22.30 Uhr Aktiv 16.30 bis 17.30 Uhr 00.00 bis 06.30 Uhr 08.30 bis 11.30 Uhr Economy 13.30 bis 16.30 Uhr 22.30 bis 24.00 Uhr...
  • Seite 25 Samstag und Sonntag 06.30 bis 08.30 Uhr Komfort 11.30 bis 14.00 Uhr 17.30 bis 22.30 Uhr 08.30 bis 11.30 Uhr Aktiv 14.00 bis 17.30 Uhr 00.00 bis 06.30 Uhr Economy 22.30 bis 24.00 Uhr Wenn das Programm P 3 Ihren Wünschen an das Heiz-/Zeitprogramm entsprechen sollte, die Taste OK drücken.

  • Seite 26: Programm P 4

    PROGRAMM P 4 Montag bis Freitag Frostschutz 00.00 bis 24.00 Uhr...
  • Seite 27 Samstag und Sonntag 06.30 bis 08.30 Uhr Komfort 11.30 bis 14.00 Uhr 17.30 bis 22.30 Uhr 08.30 bis 11.30 Uhr Aktiv 14.00 bis 17.30 Uhr 00.00 bis 06.30 Uhr Economy 22.30 bis 24.00 Uhr Wenn das Programm P 4 Ihren Wünschen an das Heiz-/Zeitprogramm entsprechen sollte, die Taste OK drücken.

  • Seite 28: Programm P 5

    PROGRAMM P 5 Montag bis Donnerstag Frostschutz 00.00 bis 24.00 Uhr Freitag Komfort 18.30 bis 22.30 Uhr Aktiv 16.30 bis 18.30 Uhr 13.30 bis 16.30 Uhr Economy 22.30 bis 24.00 Uhr Frostschutz 00.00 bis 13.30 Uhr...
  • Seite 29 Samstag und Sonntag 06.30 bis 08.30 Uhr 11.30 bis 14.00 Uhr Komfort 17.30 bis 22.30 Uhr 08.30 bis 11.30 Uhr Aktiv 14.00 bis 17.30 Uhr 00.00 bis 06.30 Uhr Economy 22.30 bis 24.00 Uhr Wenn das Programm P 5 Ihren Wünschen an das Heiz-/Zeitprogramm entsprechen sollte, die Taste OK drücken.

  • Seite 30: Programm P 6

    PROGRAMM P 6 Montag bis Donnerstag Frostschutz 00.00 bis 24.00 Uhr Freitag Economy 14.00 bis 20.00 Uhr 00.00 bis 14.00 Uhr Frostschutz 20.00 bis 24.00 Uhr...
  • Seite 31 Samstag und Sonntag Frostschutz 00.00 bis 24.00 Uhr Wenn das Programm P 6 Ihren Wünschen an das Heiz-/Zeitprogramm entsprechen sollte, die Taste OK drücken. Nach 5 ÷ 7 Sekunden erscheint im Display die Raumtemperatur. Dies bestätigt, daß das Programm gespeichert wurde und Ihr CHRONOMAT betriebsbereit ist. Wenn Ihnen hingegen das Heiz-/Zeitprogramm P 6 nicht geeignet erscheint, die Taste Prog.

  • Seite 32: Programm P

    PROGRAMM P 7 Montag bis Freitag 06.30 bis 08.30 Uhr Komfort 17.30 bis 22.30 Uhr 16.30 bis 17.30 Uhr Aktiv 00.00 bis 06.30 Uhr Economy 08.30 bis 16.30 Uhr 22.30 bis 24.00 Uhr...
  • Seite 33 Samstag und Sonntag Economy 00.00 bis 24.00 Uhr Wenn das Programm P 7 Ihren Wünschen an das Heiz-/Zeitprogramm entsprechen sollte, die Taste OK drücken. Nach 5 ÷ 7 Sekunden erscheint im Display die Raumtemperatur. Dies bestätigt, daß das Programm gespeichert wurde und Ihr CHRONOMAT betriebsbereit ist. Wenn Ihnen hingegen das Heiz-/Zeitprogramm P 7 nicht geeignet erscheint, die Taste Prog.

  • Seite 34: Freies Programm P 8

    FREIES PROGRAMM P 8 Falls keines der beschriebenen Heiz-/Zeitprogramme Ihren Wünschen entsprechen sollte, steht das frei programmierbare Programm P8 zur Verfügung. Beim Programm P8 kann beliebig, für jede Tageszeit eine der vier verschiedenen Raum-Solltemperaturen (t , t1, t2 oder t3) eingesetzt werden. Jeder Wochentag kann zudem unterschiedlich programmiert werden (insgesamt 1344 verschiedene Programm-Schaltpunkte in 7 Tagen).
  • Seite 35 Auf dem Display blinken drei Punkte, die sich auf die Uhrzeit 00.00 beziehen, sowie der Strich für Montag.
  • Seite 36 Die Wahl einer der vier verschiedenen Temperaturen für die blinkende Uhrzeit erfolgt durch Drücken der entsprechenden Taste: Frostschutz Durch das Fehlen eines Punktes auf der Temperatur-/Zeitgrafik angezeigt Economy Durch den Punkt unten auf der Temperatur-/Zeitgrafik angezeigt Aktiv Durch den Punkt in der Mitte der Temperatur-/Zeitgrafik angezeigt Komfort Durch den Punkt oben auf der Temperatur-/Zeitgrafik angezeigt Temperaturprogrammierung für Montag.

  • Seite 37: Programmierung Von Halben Stunden

    PROGRAMMIERUNG VON HALBEN STUNDEN 08.00 Uhr Die Temperatur t1 z.B. auf 08.00 Uhr einstellen. Die beiden Punkte für t2, t3 verschwinden und die Punkte für die Programmierung der anschließenden Uhrzeit blinken (09.00 Uhr). 09.00 Uhr Es besteht der Wunsch, die Temperatur ab 08.30 Uhr statt ab 09.00 Uhr zu ändern. Die Taste /Day drücken, um zur Programmierung des vorangehenden Uhrzeitpunktes zurückzukehren.
  • Seite 38 Nachdem die Temperatur für die zweite halbe Stunde gewählt wurde, was durch einen zweiten festen Punkt auf der Höhe des ersten Punktes angezeigt wird, erscheinen auf dem Display die drei blinkenden Punkte, die sich auf die anschlie- ßende Uhrzeit beziehen. Die Wahl der gewünschten Temperatur für diese Uhr- zeit ist nun möglich.
  • Seite 39 Beispiel: Nachdem die Programmierung für den Montag abgeschlossen ist, die Taste OK drücken, um das einge- gebene Programm zu bestätigen (im Falle eines Fehlers erneut programmieren).
  • Seite 40 Mit dem Drücken der Taste OK wurde die Temperatur-/Zeitgrafik für den MONTAG (1) gespeichert. Auf dem Display blinkt der Strich unter dem DIENSTAG (2). Ebenso blinken die drei Punkte bei der Uhrzeit 00.00 Uhr. Die für den Vortag programmierte Zeit-/ Temperaturgrafik erscheint im Hintergrund.
  • Seite 41 Temperaturprogrammierung für Dienstag. Wenn die gleiche Temperatur-/Zeitgrafik wie für den Montag gewünscht wird, die Taste OK drücken, wodurch diese auch für den Dienstag gespeichert wird. Der Strich für den Mittwoch (3) und die drei Punkte entsprechend der Uhrzeit 00.00 Uhr beginnen zu blinken. Wenn nun NICHT die gleiche Program- mierung der Temperatur-/Zeitgrafik gewünscht wird, ist durch Drücken der Tasten t1, t2, t3, t wie vorher für Montag beschrieben zu verfahren.

  • Seite 42: Abwesenheitsprogramm P 9

    ABWESENHEITSPROGRAMM P 9 Wenn Sie die Wohnung für mehrere Tage verlassen (z.B. eine Woche Ferien, eine Geschäftsreise, ein verlängertes Wochenende usw.), ist das Abwesenheitsprogramm P 9 zu programmieren. Die Taste Prog. drücken bis auf dem Display P9 erscheint. Die Wahl des Programms P 9 durch Drücken der Taste OK bestätigen: Folgendes wird angezeigt: Die Abwesenheitsdauer in Stunden festlegen, z.B.
  • Seite 43 Impulsweises Drücken der Taste, erhöht die Stundenanzeige schrittweise bis die gewünschte Anzahl Abwesenheitsstunden im Display angezeigt wird. Mit der Taste OK bestätigen. Ab diesem Zeitpunkt beginnt Ihr CHRONOMAT mit dem Rückwärtszählen der Stunden (Countdown). Er hält während der gesamten Abwesenheitsdauer die Frostschutz-Raumtemperatur (5 °C) bis die pro- grammierte Anzahl Stunden abgelaufen sind.

  • Seite 44: Änderung Der Komfort-, Aktiv- Und Economy-Temperaturen

    ÄNDERUNG DER KOMFORT-, AKTIV- UND ECONOMY-TEMPERATUREN Falls die voreingestellten Temperaturen t1 = 20 °C, t2 = 18 °C, t3 = 16,5 °C Ihren Wünschen nicht entsprechen sollten, können diese, durch Drücken der entsprechenden Tasten, beliebig (von 5 °C bis 39 °C) angepasst werden. Pfeil zur Anzeige der mit der Taste t1/t2/t3 gewählten Temperatur Tasten...
  • Seite 45 Nach Anwahl der einzustellenden Temperatur ändert sich diese bei jedem Druck auf die Tasten (senken) bzw. (erhöhen) um 0,5 °C (angezeigt durch die Ziffer 5 nach der Zahl, z.B.: 20,5 = 20,5 °C). Auf diese Weise wird die Komfort-, Economy- oder die Aktiv-Temperatur erhöht bzw. gesenkt. Die derart festgelegte Komfort-Temperatur t1 gilt (bei allen Programmen) als Bezugstemperatur Komfort für die Punkte auf dem oberen Teil der Temperatur-/Zeitgrafik.

  • Seite 46: Handbetrieb

    HANDBETRIEB Der CHRONOMAT wird für einen automatischen Betrieb vorbereitet geliefert. Er regelt die Temperatur entsprechend den eingegebenen Programmierungen. Wenn der CHRONOMAT manuell betrieben werden soll (z.B. bei einer vorzeitigen Rückkehr), braucht nur die Tasten gedrückt zu werden; es erscheint das Symbol , das auf manuell zeigt.
  • Seite 47 Die Punkte auf der täglichen Temperatur-/Zeitgrafik verschieben sich alle nach oben, nach unten oder in die Mitte bzw. sie verschwinden vollständig, je nachdem welche Taste (t1, t2,t3, t ) gedrückt wurde. Um zum Automatikbetrieb (entsprechend einem der Programme) zurückzukehren die Taste Handbetrieb erneut drücken.

  • Seite 48: Abschaltung Des Programms Für Reinigungsarbeiten

    ABSCHALTUNG DES PROGRAMMS FÜR REINIGUNGSARBEITEN 3 Stunden Durch Drücken der Taste wird der angeschlossene Wärme-(Kälte-) erzeuger für eine Zeitdauer von 3 Stunden ausgeschaltet. Das Temperatur-/Zeitprogramm ist unwirksam, um die Belüftung der Räume ohne Energieverlust zu ermöglichen (der CHRONOMAT schaltet auf die Frostschutz-Funktion). Die Einschaltung dieses Programms wird durch das Fehlen der Punkte während der auf die aktuelle Uhrzeit folgenden 3 Stunden angezeigt.

  • Seite 49: Änderung Der Uhrzeit Sowie Der Sommer-/Winterzeit

    ÄNDERUNG DER UHRZEIT SOWIE DER SOMMER-/WINTERZEIT /Day Die eingestellte Stunde wird durch Drücken der Die Taste /Day ca. 4 Sek. lang drücken. Die Taste OK bestätigt. Stunden-Punkte blinken. Die Stunden durch Die Minuten-Punkte blinken. Wenn diese geändert Drücken der Taste /Day ändern. werden sollen, die Taste /Day drücken.

  • Seite 50: Sommer- Winter-Betrieb

    SOMMER - WINTER-BETRIEB Ihr CHRONOMAT wird werkseitig für den Winterbetrieb vorprogrammiert. Dies wird durch den Pfeil angezeigt: Auto In dieser Programmstellung wird der angeschlossene Wärmeerzeuger wie folgt eingeschaltet: Beispiel: Komfort-Temperatur t1 20 °C Aktiv-Temperatur t2 18 °C Economy-Temperatur t3 16,5 °C Frostschutz-Temperatur t 5 °C...
  • Seite 51 Der Wärmeerzeuger ist für die Dauer der programmierten Stunden Komfort t1 in Betrieb, wenn die Raum- temperatur weniger als die eingestellten 20 °C beträgt. Der Wärmeerzeuger ist für die Dauer der programmierten Stunden Aktiv t2 in Betrieb, wenn die Raum- temperatur weniger als die eingestellten 18 °C beträgt.
  • Seite 52 Wenn es sich beim angeschlossen Apparat um ein Klimagerät handelt, ist die Taste zu drücken. Der Pfeil verschiebt sich zum entsprechenden Symbol. In dieser Betriebsstellung wird der angeschlossene Apparat (Klimagerät) wie folgt eingeschaltet: Beispiel: Komfort-Temperatur t1 20 °C Aktiv-Temperatur t2 22 °C Economy-Temperatur t3 23,5 °C...
  • Seite 53 Die Raumtemperatur-Sollwerte werden wie folgt neu berechnet: Die Basistemperatur ist t1, Die Raum- temperatur-Sollwerte t2 und t3, ergeben sich automatisch durch dieselben Temperatursprünge wie für den Winterbetrieb. Beispiel: Wenn der Winterbetrieb die folgenden Werte aufweist: beträgt der Sommerbetrieb: t1 = 20 °C t1 = 20 °C t2 = 20 - 2 =18 °C t2 = 20 + 2 = 22 °C...

  • Seite 54: Anzeige Des Verbrauchs Durch Zählung Der Betriebs- Stunden Des Wärmeerzeugers (Klimägerates)

    ANZEIGE DES VERBRAUCHS DURCH ZÄHLUNG DER BETRIEBS- STUNDEN DES WÄRMEERZEUGERS (KLIMÄGERATES) Ihr CHRONOMAT ist in der Lage, Ihnen die Anzahl der Betriebsstunden Ihres Wärmeerzeugers (Klima- gerätes) während der letzten 24 Stunden und/oder ab Saisonbeginn (Gesamtzahl der Betriebsstunden) anzuzeigen. Diese Daten können genutzt werden, um den Energieverbrauch Ihrer Anlage festzustellen. Es genügt, den Verbrauch pro Stunde mit der Anzahl der Betriebsstunden zu multiplizieren, um den Gesamtver- brauch Ihrer Anlage in Litern (Öl) oder Kubikmetern (Gas) zu errechnen.

  • Seite 55: Batteriewechsel

    BATTERIEWECHSEL Wenn auf dem Display der Schriftzug “LO BAT” erscheint, funktioniert Ihr CHRONOMAT noch ungefähr 1 Monate normal. In dieser Zeit müssen die Batterien durch andere vom gleichen Typ ersetzt werden (vorzugsweise Duracell Mod. LR03 1,5 V 1050 mA/h). Für den Austausch der Batterien stehen ca. 1 Minute zur Verfügung.

  • Seite 56: Schaltdifferenzbetrieb (On-Off)

    SCHALTDIFFERENZBETRIEB (ON-OFF) Ändern der Werkseinstellung von 0,6 °C. Der Wert der Schaltdifferenz kann angezeigt und in Schritten von 0,1 °C im Bereich von 0,2 °C bis 2 °C wie folgt geändert werden: die Taste t1 mindestens 4 Sekunden lang gedrückt halten; der eingestellte Wert der Schaltdifferenz (0,6 °C) zwischen der Einschalt- und der Ausschalttemperatur erscheint in der Anzeige.

  • Seite 57: Reset

    RESET Wenn es notwendig sein sollte, alle eingegebenen Daten zu löschen (z.B. nach einem Programmierversuch), die beiden Tasten ( ) gleichzeitig drücken. Auf dem Display erscheinen alle Segmente und man hört das Relais Schalten (Selbsttest). Nach dem Reset erscheint das Display wie im Abschnitt “Programmierung Stunden - Minuten - Tag” dargestellt.

  • Seite 58: Start-Optimierung

    START-OPTIMIERUNG Es besteht die Möglichkeit, im CHRONOMAT die Start-Optimierung zu aktivieren. Dies bedeutet, daß der Regler bei Heizbeginn automatisch vorzeitig einschaltet, um zur programmierten Zeit die gewünschte Temperatur erreicht zu haben. Die Vorhaltezeit passt sich automatisch der Charakteristik der Anlage an (Verluste, Abweichung vom Raumtemperatur-Sollwert usw.).

  • Seite 59: Fernbedienung Per Telefon

    FERNBEDIENUNG PER TELEFON Das Gerät kann mit dem Telefon-Kommandogerät und dem Impulssender für den CHRONOMAT per Telefon auf Distanz ein- und in der Folge wieder ausgeschaltet werden. Impuls- Befehl vom sender Telefon-Kommandogerät Telefon -leitung 4 - 5 für 40 ÷ 60 Sek. schliessen = CHRONOMAT "EIN" Telefon-Kommandogerät 4 - 5 für 10 ÷...

  • Seite 60: Ausschalten Der Chronomat-Funktionen (Aus)

    AUSSCHALTEN DER CHRONOMAT-FUNKTIONEN (AUS) Ausschalten der CHRONOMAT-Funktionen während der Saison, in der die Heizung ausgeschaltet blei- ben soll. Die Taste länger als 4" drücken; auf dem Display wird angezeigt, daß Ihr CHRONOMAT ausgeschaltet wurde, (off) = CHRONOMAT ausgeschaltet. Die Anzeige der aktuellen Uhrzeit bleibt in Funktion. Durch erneutes Drücken der Taste , kehrt man zum zuvor gewählten bzw.
