Technische Details der verschiedenen Modelle:
Art.-Nr.
Steckdosen
23117
4
23118
4
23119
4

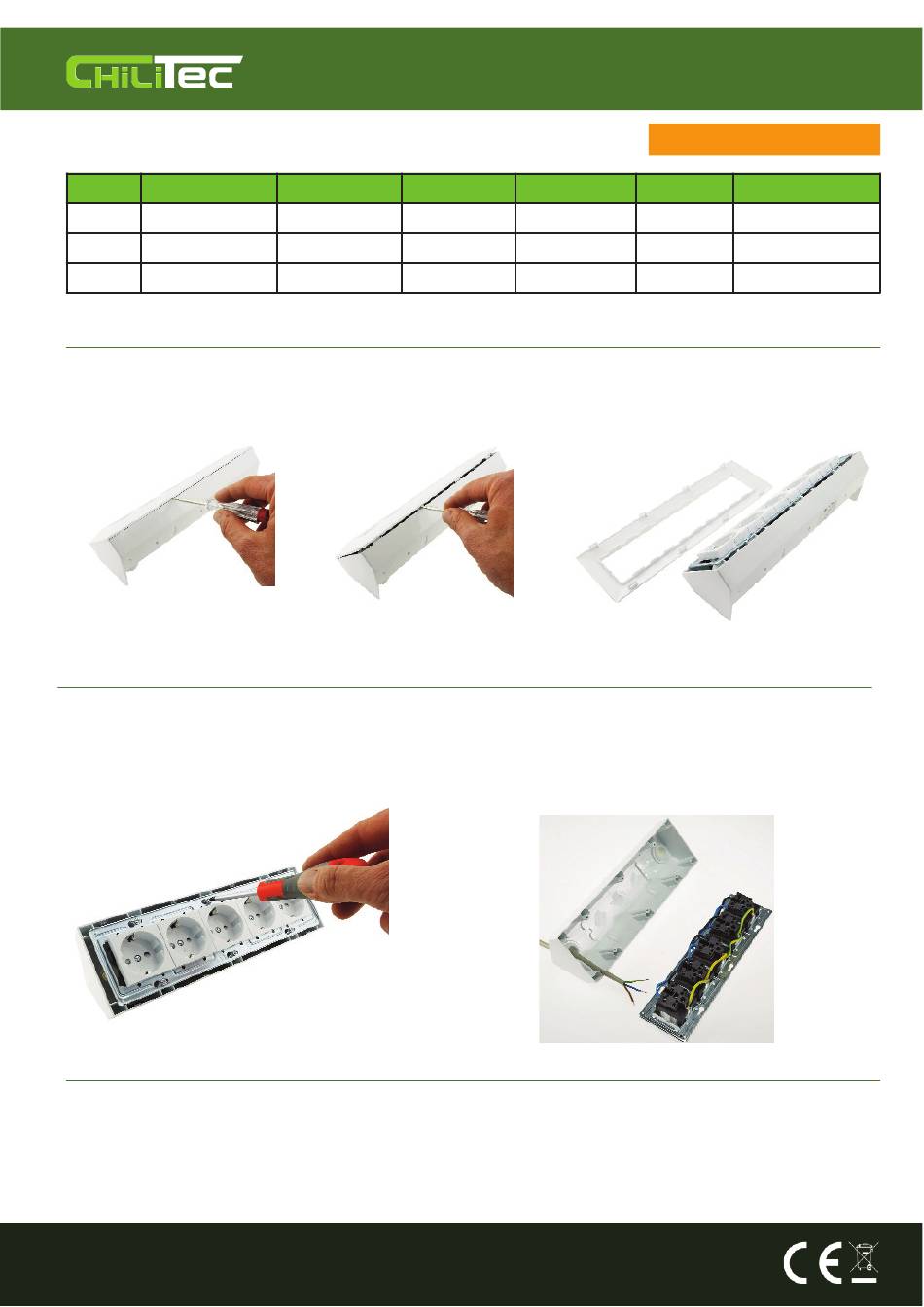

Öffnen des Steckdosenblocks zum Anschluss der Netzleitung
Der Steckdosenblock hat an Ober -und Unterseite (siehe Bild 1 und 2) jeweils eine kleine Öffnung. Hier können Sie
mit einem kleinen Schraubendreher hineinfassen und die Frontabdeckung „abclipsen"! (siehe Bild 3)
Die Sicherheitsschrauben mittig in den einzelnen Steckdosen müssen und dürfen NICHT entfernt werden.
Bild 1
Installation der Anschlussleitung
Entfernen Sie den Steckdosenrahmen in dem Sie die Halteschrauben lockern und den Metallrahmen im Langloch so
verschieben, dass sie ihn entnehmen können (Bild 4) . Schneiden Sie die rückseitige Kabeldurchführung passend zum
Leitungsdurchmesser vorsichtig auf und schieben Sie die Leitung hindurch (Bild 5). Isolieren Sie die Adern ab und
schließen Sie an die freien Anschlüsse der ersten Steckdose an, achten Sie auf korrekte Polung (L/N und PE). Fixieren
Sie die Leitung mit der mitgelieferten Zugentlastung und prüfen Sie alle Adern auf festen Halt und setzen Sie den
Steckdosenblock in umgekehrter Reihenfolge wieder zusammen. Erst nach kompletter Montage Strom zuführen.
Bild 4
Bestimmungsmäßige Verwendung sowie Hinweise zum USB Anschluss.
Die USB Anschlussdosen haben eine Ausgangsspannung von 5V (±5%). Damit sind die USB Anschlüsse geeignet z.B.
zum Laden von mobilen Geräten wie Handys, Tablets oder MP3 Spieler. Die Produkte sind nur zur Verwendung im
trockenen Innenbereich geeignet: Durch Verwendung nicht genormter Kabel oder Stecker kann die Buchse und /
oder die angeschlossen Geräte Schaden nehmen. Der USB Stecker sollte stets ohne großen Druck und vorsichtig ein-
geschoben werden. Achten Sie darauf den Stecker nicht zu verkanten. Zur Beurteilung von Ladedauer und Akkuver-
halten sollten Sie die Herstellerangaben des anzuschließenden Gerätes prüfen. Ein fertig aufgeladenes Gerät darf
nicht in der Ladebuchse verbleiben. Der USB Stecker lässt sich immer nur einseitig einschieben.
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Farbe
Spannung
weiß
230V~
silber
230V~
schwarz
230V~
Bild 2
Stand: 06/2020 - Version 1.01
Steckdosenblöcke 4-fach + USB
Leistung
Strom
3600 Watt
max. 16A
3600 Watt
max. 16A
3600 Watt
max. 16A
Bild 3
Bild 5
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Seite 2
