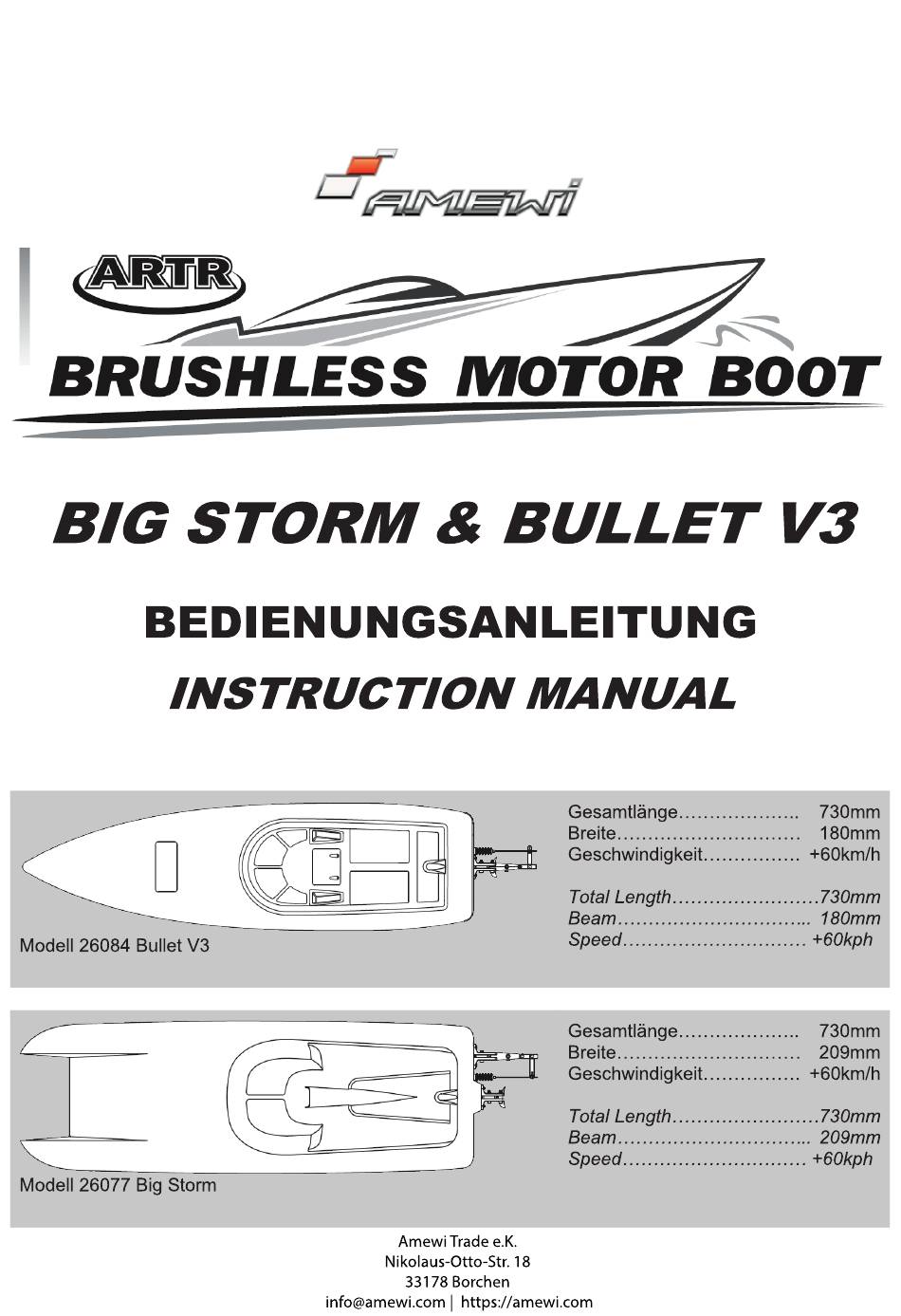

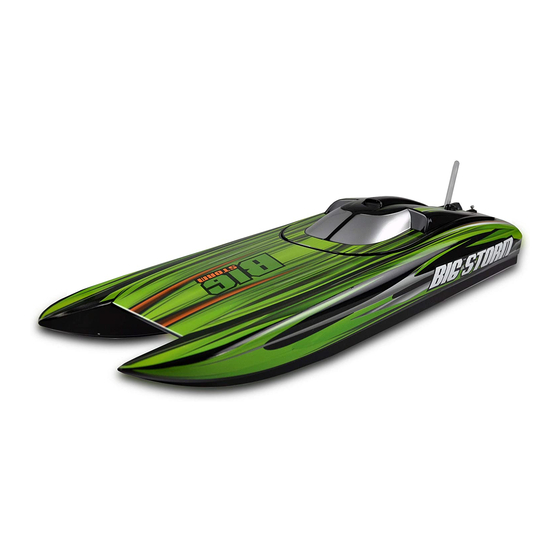

- Seite 4 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM AUSSTATTUNG / EQUIPMENT Motor ……………………………………………………………… Wassergekühlter 2815 Brushless Außenläufer Fernsteuerungssystem ………………………………..……. 2,4GHz 2-Kanal Digital, Proportional Colt-Sender Geschwindigkeitsregler ……………………………..Wassergekühlter 60A Brushless Regler mit BEC-Ausgang Antriebssystem ……………………………………………………….……………. 4mm Flexwellen-Direkt-Antrieb Propeller …………………………………………………………………………………..Drei-Blatt Metallpropeller Motor ………………………………………………………………...
-
Seite 5: Einleitung / Introduction
ÄNDERUNGEN / CHANGES Alle Bilder, Beschreibungen und technischen Daten in diesem Handbuch können ohne vorherige Ankündigung geändert werden. Amewi übernimmt keine Verantwortung für versehentliche Fehler in diesem Handbuch. All pictures, descriptions and specifications found in this manual are subject to change without notice. - Seite 6 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM INHALT / CONTENTS SCHALTKREIS- UND KÜHLUNGSSYSTEMDIAGRAMM CIRCUIT & AND COOLINGSYSTEM DIAGRAM Bitte benutzen Sie dieses Diagramm, um das Wasser-Kühlungssystem und die Elektronik anzuschließen. Please use this diagram to connect water cooling system and electronic circuit.
-
Seite 7: Boot Vorbereiten / Prepare Boat
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM BOOT VORBEREITEN / PREPARE BOAT Bootsständer montieren Stecken Sie die drei ABS-Rohre in die drei Löcher der Seitenteile des Ständers wie auf dem Bild gezeigt. Drücken Sie alles zusammen. Kleben Sie die vier Schutzstreifen auf die vier Ecken, um den Rumpf vor Kratzern zu schützen. - Seite 8 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM 1. Loosen the nut on propeller shaft by 7mm wrench, put the propeller in then retighten the nut. 2. Insert the rudder support into the support which is already installed on the rear of the hull. Thread the two pcs of M3 screw in, apply two pcs of M3 nut on the screws, tighten the screws and nuts by 2,5mm Allen key and 5,5mm wrench.
-
Seite 9: Sender / Transmitter
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM SENDER / TRANSMITTER Hinweis: der Sender ist nicht wasserdicht und sollte daher nie in Kontakt mit Wasser kommen. Note: the transmitter is not water resistant and should never come in contact with water. 1. -
Seite 10: Akku Installieren / Installing Battery
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM AKKU INSTALLIEREN / INSTALLING BATTERY Hinweis: Wir empfehlen zwei 7,4V 4000mAh > 35C LiPo Akkus für die beste Performance. Benutzen Sie die Klettbänder im Innern des Bootes, um die Akkus zu befestigen. Die Akkuhalter sind für den optimalen Schwerpunkt entsprechend angebracht. -
Seite 11: Das Fernsteuerungssystem Prüfen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM The binding process effectively ties the transmitter and receiver together. Normal, both items are supplied like this from the factory. If, however, the transmitter and receiver are not bound, you should do the following: 1. -
Seite 12: Sender Einführung / Transmitter Introduction
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM SENDER EINFÜHRUNG / TRANSMITTER INTRODUCTION Lenkung-Umkehr Schalter Steering reverse switch Trimmung Bremse Lenktrimmung rechts Trim brake Steering trim-right Trimmung vorwärts Lenktrimmung links Trim forward Steering trim-left Lenkung Dual Rate rechts Steering Dual Rate right Lenkung Dual Rate links Kontrollleuchte Steering Dual Rate right... - Seite 13 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM EPA EINSTELLUNG / EPA ADJUSTMENT EPA – End Point Adjustment – Endpunkt Einstellung Mit dieser Funktion kann der maximale Einschlagwinkel des Ruders eingestellt werden. Dieser Sender lässt es zu, den linken und rechten Winkel getrennt einzustellen.
-
Seite 14: Regler Kalibrierung / Esc Calibration
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM REGLER SPEZIFIKATION / ESC SPECIFICATION Das Boot ist mit einem wassergekühlten 60A brushless Regler ausgestattet. Schutzschaltungen: Thermo-Schutz wird ab 120° C aktiviert, LiPo Unterspannungsschutz wird ab einer Spannung von 3,2V pro Zelle aktiviert. Betriebszellen: 2S –... - Seite 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BULLET V3 & BIG STORM WELLE FETTEN / LUBRICANT THE DRIVE SHAFT Das Fetten der Flexwelle ist exorbitant wichtig für die Lebensdauer des Antriebes. Das Fett dient ebenso als Dichtung. Fetten Sie die Flexwelle, den Propeller Schaft und alle beweglichen Teile etwa alle 2-3 Betriebsstunden.
