Satel S-4 Montage

Der Magnetkontakt S-4 besteht aus zwei Elementen: einem Reedkontakt und einem Magneten. Der in
der Nähe des Magneten liegende Reedkontakt schließt den elektrischen Kreis.
Der Magnetkontakt S-4 kann überall dort angewendet werden, wo Türen, Fenster oder andere
bewegliche Elemente überwacht werden müssen, z. B. zum Schutz oder als Zutrittskontrolle zu
bestimmten Räumen, Anlagen, in Automatiksystemen etc.
Aufgrund der hohen Sabotagesicherheit kann der Magnetkontakt an Orten installiert werden, die eines
besonderen Schutzes bedürfen.
MONTAGE
Der Magnetkontakt ist für die Montage mit Schrauben auf einer flachen Oberfläche vorgesehen. Das
Element mit dem Magnet ist am beweglichen Teil, und der Reedkontakt am feststehenden Teil der zu
schützenden Tür, Fenster etc. zu montieren.
Jedes Element des Magnetkontaktes besteht aus drei Teilen: Boden, Gehäuse und Unterlegplatte.
Die Unterlegplatte wird zusammen mit dem Boden an der Montagefläche befestigt. Anschließend wird
das Gehäuse mit dem Boden zusammengeschraubt. Der Teil mit dem Reedkontakt ist mit einem
Deckelkontakt und einer Klemmleiste für den Anschluss von elektrischen Leitungen ausgestattet. Im
Gehäuse können parametrische Widerstände installiert werden. Die Leitung der Alarmschaltung wird
durch einen speziell dafür vorgesehenen Kabeldurchlass im Boden und in der Unterlegplatte ins Innere
des Magnetkontaktes geführt. Werkseitig ist der Kabeldurchlass verblendet und man muss darin eine
Öffnung ausführen. Alle Teile können nur in einer Position zusammen gebaut werden.
Montageöffnung
Kabeldurchlass
NC - Klemmen des Reedkontaktes
M - Montageklemme
TMP - Klemmen des Deckelkontaktes
Damit der Magnetkontakt S-4 korrekt funktioniert, darf der Schaltabstand zwischen dem Magneten und
dem Reedkontakt in geschlossener Position (z. B. nach dem Schließen der Tür) je nach
Montagebedingungen 18-20mm nicht überschreiten. Um den Abstand richtig einzustellen, kann man
zusätzliche Unterlegplatten benutzen, die bei der Montage unter dem Hauptelement des
Magnetkontaktes zu befestigen sind.
ANSCHLUSS
Abbildung 2 zeigt zwei Beispiele des Anschlusses der Magnetkontakte S-4 an die Alarmzentrale. Einige
Zentralen ermöglichen die Verwendung des doppelten Parameters, so dass nur 2 Leitungen für den
korrekten Anschluss des Melders benötigt werden (z. B. die Zentralen CA-5, CA-6, CA-10, CA-64 von
SATEL).
MAGNETKONTAKT
®
NC NC M TMP TMP

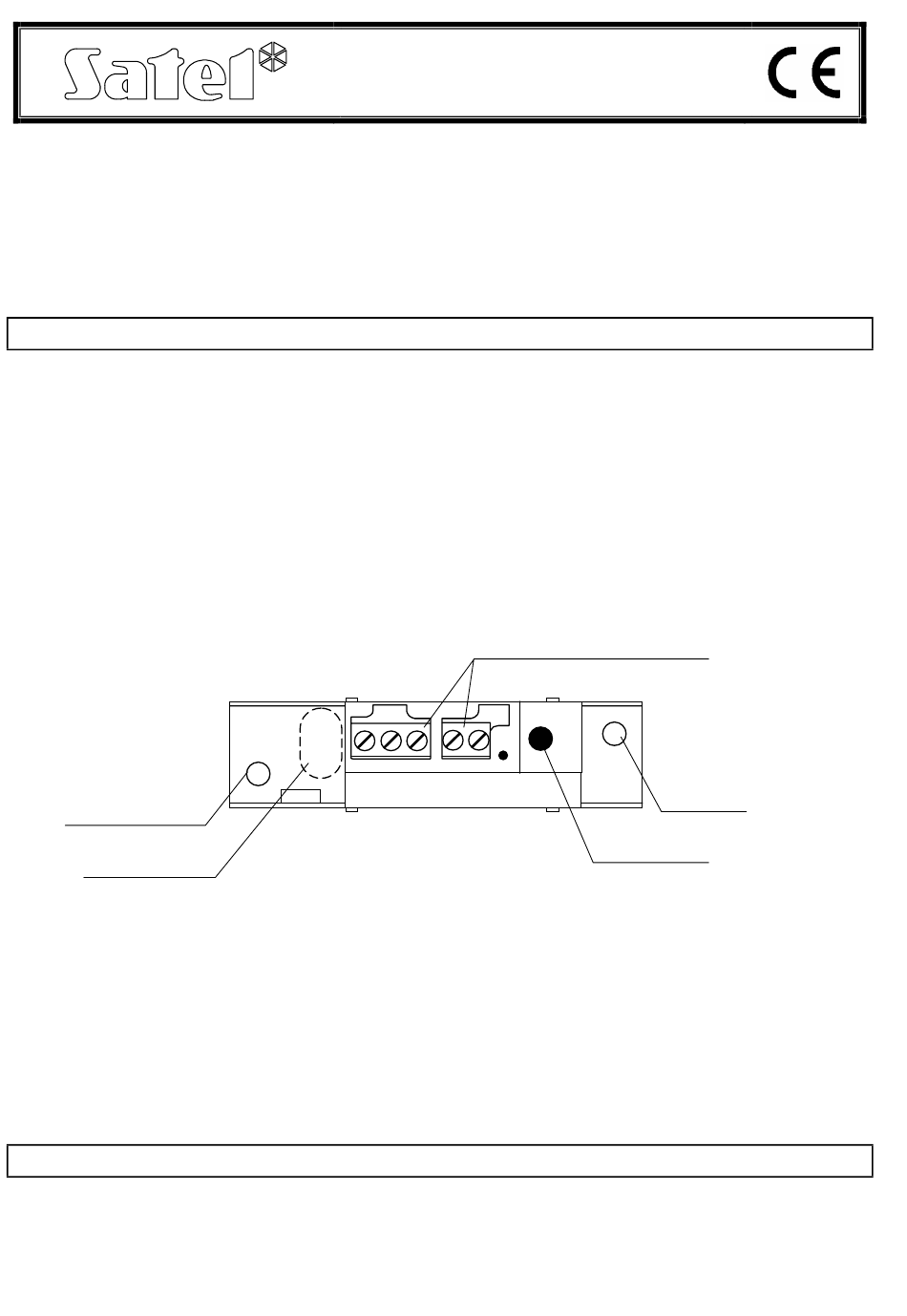

Abb. 1 Magnetkontakt S-4 ohne Gehäuse.
S-4
Leiste für den Anschluss von
Elektroleitungen
Deckelkontakt
s4_de 03/04
Montage-
öffnung
