Inhaltszusammenfassung für Unimotion MTV-Serie

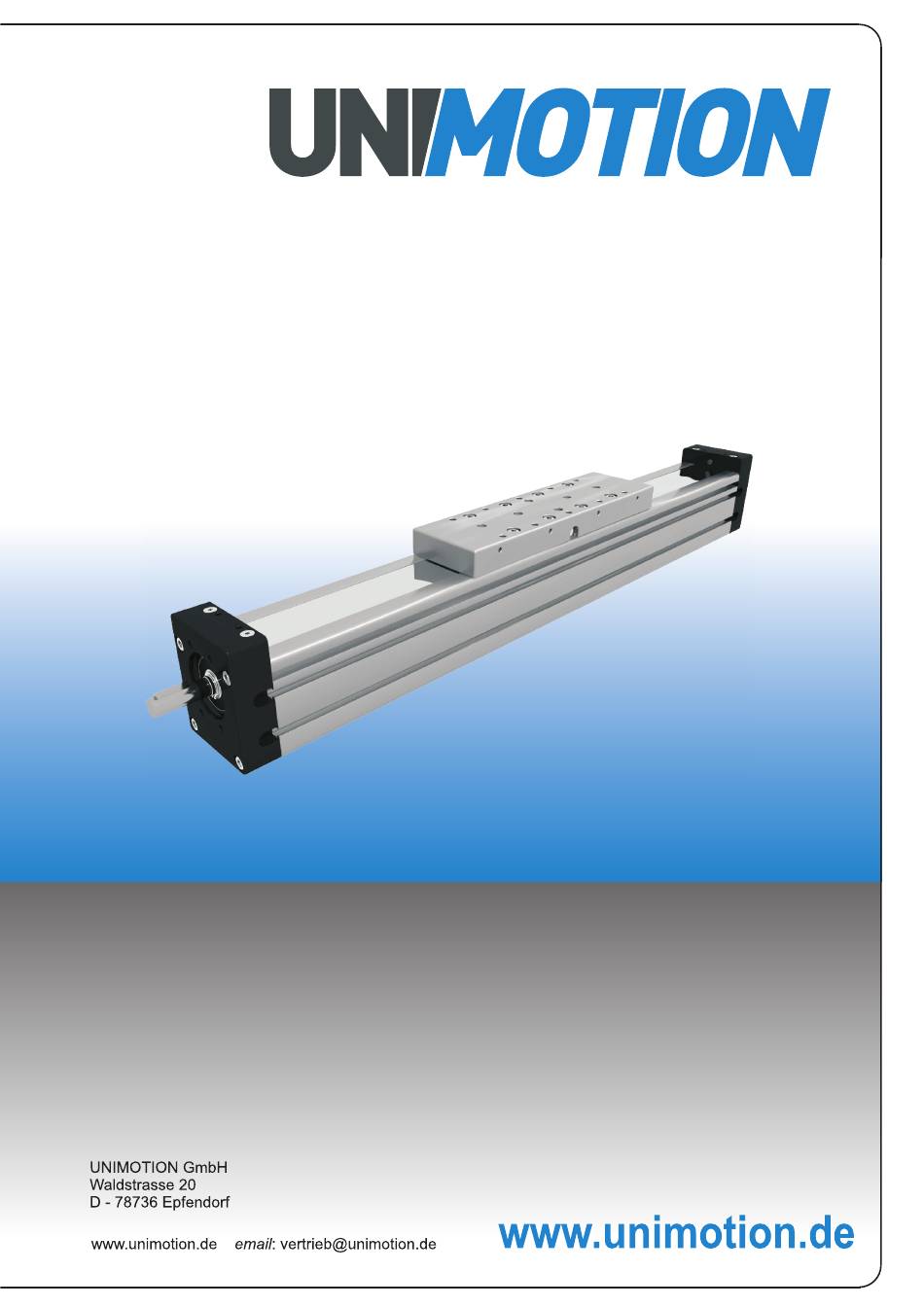

- Seite 1 WARTUNGS- UND MONTAGEANLEITUNG MTV-BAUREIHE Tel: +49 (0) 7404 930 8560 Fax: +49 (0) 7404 930 8561...
- Seite 2 MTV-Baureihe HANDBUCH NOTIZEN Technische Änderungen die der Produktinnovation dienen, bleiben uns vorbehalten. Für Druckfehler übernehmen wir keine Haftung.
-
Seite 3: Inhaltsverzeichnis
MTV-Baureihe HANDBUCH INHALTSVERZEICHNIS INHALT SEITE ALLGEMEINES 1.005.0 Verwendete Symbole 1.005.0 anzugsdrehmomente 1.005.0 Allgemeine Sicherheitshinweise _ 1.005.0 Sicherer Betrieb 1.005.0 Umbauten der Lineareinheit 1.010.0 Beschriftungen und Hinweise 1.010.0 Gewährleistungshinweise 1.010.0 Transport der Lineareinheit 1.015.0 Aufbau 1.025.0 überblick 1.030.0 EINBAU 1.030.0 Befestigungssystem - Spannvorrichtung _ 1.030.0 Befestigungssystem - Stift-/Gewinde-Bohrungen _ 1.030.0... -
Seite 4: Allgemeines
MTV-Baureihe HANDBUCH ALLGEMEINES VERWENDETE SYMBOLE UND IHRE BEDEUTUNG Linear Units Hinweis Weitere Informationen: siehe Katalog Linear Units Linear Units Linear Units Linear Units Verwenden Sie in diesem Arbeitsschritt keinen Klebstoff Verwenden Sie in diesem Arbeitsschritt Spezialwerkzeuge /mitgelieferte Werkzeuge Vorsicht! Verwenden Sie ein anderes Anzugsdrehmoment Halten Sie die Lineareinheit sauber! Decken Sie die Lineareinheit wenn nötig ab! als in der Tabelle auf Seite 1.005.0 angegeben... -
Seite 5: Umbauten Der Lineareinheit
MTV-Baureihe HANDBUCH UMBAUTEN DER LINEAREINHEIT BESCHRIFTUNGEN UND HINWEISE GEWÄHRLEISTUNGSHINWEISE 1.010.0 Technische Änderungen die der Produktinnovation dienen, bleiben uns vorbehalten. Für Druckfehler übernehmen wir keine Haftung. -
Seite 6: Transport Der Lineareinheit
MTV-Baureihe HANDBUCH TRANSPORT DER LINEAREINHEIT Unsere Lineareinheiten werden je nach Baugröße, Gesamtlänge und Gewicht in einem stabilen dreiwelligen Wellpappefaltkarton bzw. in einer stabilen Holzkiste verpackt und ausgeliefert. Bitte beachten Sie folgende Hinweise zur Entnahme und Handhabung der Lineareinheit: Heben und tragen Sie die Lineareinheit beim Transport oder während dem Einbau nicht an dem Antriebs- bzw. - Seite 7 MTV-Baureihe HANDBUCH BILD B zeigt die korrekte Handhabung der Lineareinheit. BILD B L > 2000mm BILD C zeigt die korrekte Handhabung der Lineareinheit. BILD C L < 2000mm WARNUNG 1.020.0 Technische Änderungen die der Produktinnovation dienen, bleiben uns vorbehalten. Für Druckfehler übernehmen wir keine Haftung.
-
Seite 8: Aufbau
MTV-Baureihe HANDBUCH AUFBAU 1 - Antriebskopf / Loslager (MTV 110 - Festlager) 2 - Nichtrostendes Stahlband 3 - Kugelgewindespindel, Toleranzklasse ISO7 (ISO5 verfügbar auf Anfrage) 4 - Tischteil; mit eingebauten Magneten 5 - Aluminiumprofil-harteloxiert 6 - Integrierte Kugelschienenführung 7 - Zentralschmierung; beidseitig 8 - Endkopf / Festlager (MTV 110 - Loslager) 1.025.0 Technische Änderungen die der Produktinnovation dienen, bleiben uns vorbehalten. -
Seite 9: Überblick
Befestigungssystem – Spannvorrichtung Beim Einbau der Lineareinheit müssen die Spannvorrichtungen gleichmäßig über die gesamte Länge des Aluminiumprofils verteilt sein! Anzahl der Spannvorrichtungen: siehe Seite 7.000.0 im Katalog „UNIMOTION Lineareinheiten“ Befestigen Sie beim Einbau der Module die Linear Units Linear Units... - Seite 10 Weitere Informationen zu der Linear Units Linear Units Linear Units Linear Units Linear Units Profilnut finden Sie im UNIMOTION-Katalog. Der Sensor kann an der linken oder rechten Profilseite angebracht werden. SCHRITT 1 SCHRITT 2: Schieben Sie den Magnetfeldsensor an die gewünschte Position.
- Seite 11 MTV-Baureihe HANDBUCH EINBAU Mechanischer Schalter und Induktivschalter mit Halterung Aktivierungsblock SCHRITT 1: Sie können den Aktivierungsblock an beliebiger Position auf der linken oder rechten Seite der Verbindungsplatte anbringen. Befestigen Sie den Aktivierungsblock an der gewünschten Stelle. Ziehen Sie die Schrauben am Aktivierungsblock an. SCHRITT 1 SCHRITT 2: Setzen Sie die Halterung mit Mechanischen Schalter...
-
Seite 12: Motor Mit Kupplung
MTV-Baureihe HANDBUCH EINBAU Motor mit Kupplung Wenn die Durchgangsbohrung der Motorglocke (Bild 1) über die gesamte Länge den selben Durchmesser hat. SCHRITT 1: Befestigen Sie eine Hälfte der Kupplung an dem Antriebszapfen der Lineareinheit und die andere Hälfte an der Motor- bzw. - Seite 13 MTV Series MANUAL EINBAU Motor mit Kupplung MTV 40 SCHRITT 1: Setzen Sie den Zentrierring in die Lineareinheit ein und befestigen Sie eine Hälfte der Kupplung an die Lineareinheit. Befestigen Sie die Motor Adapterplatte am Motor. SCHRITT 2: Befestigen Sie die andere Hälfte der Kupplung am Motor und stecken Sie den Elastomerkranz in eine der beiden Hälften der Kupplung.
-
Seite 14: Motor Mit Umlenkriemenantrieb Msd
HANDBUCH EINBAU Motor mit Umlenkriemenantrieb MSD Das maximale Drehmoment und die maximale Geschwindigkeit des Motors dürfen die zulässigen Grenzwerte der Lineareinheit nicht überschreiten (siehe Katalog „UNIMOTION Lineareinheiten“). SCHRITT 1 SCHRITT 1: Befestigen Sie das Gehäuse des Umlenkriemenantriebs MSD mit Schrauben am Antriebskopf der Lineareinheit. - Seite 15 MTV Series MANUAL EINBAU Motor mit Umlenkriemenantrieb MSD SCHRITT 3a SCHRITT 3a: Setzen Sie den Motor auf das Gehäuse und ziehen Sie die Spannschrauben des Motors leicht an. Befestigen Sie die Zahnriemenscheibe mit Spannsatz am Motorzapfen. Stellen Sie das Spaltmaß wie im Bild ein. Spannen Sie den Spannsatz.
- Seite 16 MTV-Baureihe HANDBUCH EINBAU Motor mit Umlenkriemenantrieb MSD SCHRITT 4: Setzen Sie die Schutzabdeckung auf das Gehäuse SCHRITT 4 des Umlenkantriebs. Ziehen Sie die Schrauben an. Überprüfen Sie vor der ersten Inbetriebnahme auf Korrektheit: -Elektrische Verdrahtung -Befestigte Elemente -Schraubverbindungen -Spannung des Zahnriemens SCHRITT 5: Vor Ausbau des Umlenkantriebs: SCHRITT 5...
- Seite 17 MTV Series MANUAL EINBAU Motor mit Umlenkriemenantrieb MSD - MTV 40 SCHRITT 1: Befestigen Sie die MSD Motor Adapterplatte am Motor und das MSD Gehäuse an der Lineareinheit. SCHRITT 2: Befestigen Sie den Motor mit MSD Motor Adapterplatte and das Gehäuse. Verschrauben Sie nicht die Schrauben an - die MSD Motor Adapterplatte muss auf dem Gehäuse gleiten, so das der Zahnriemen gespannt werden kann.
-
Seite 18: Wartung
MTV-Baureihe HANDBUCH WARTUNG Schmierung des Tischteils und der Kugelmutter Schmierung des Stahlbandes Tragen Sie einen dünen Ölfilm auf das Stahlband suf. Bewegen sie das Tischteil entlang des Profils, um das Öl gleichmäßig zu verteilen. Wiederholen Sie bei Betrieb in staubiger. Schmiermittel Empfohlenes Schmiermittel Lubcon TURMOGREASE LC 802 EP... -
Seite 19: Austausch Des Stahlbandes
MTV-Baureihe HANDBUCH Removing spindle and nut from module - trennen Sie vor allen Austauscharbeiten das Modul vom Stromnetz. Verletzungsgefahr durch elektrischen Strom und bewegliche Teile. Austausch des Stahlbandes MTV 65: SCHRITT 1: Entfernen Sie die Abdeckplatte des Tischteils. SCHRITT 2: Lösen Sie die Gewindestifte mit SCHRITT 2 denen das Schutzband befestigt ist. -
Seite 20: Austausch Des Loslagers
MTV-Baureihe HANDBUCH Replacing the protection strip MTV 40 SCHRITT 1 SCHRITT 1: Entfernen Sie auf beiden Seiten die Schrauben, mit denen der Abdeckandspanner und die Abdeckplatte des Tischteiles befestigt sind. SCHRITT 2 Achten Sie darauf, keine Federn in einem der Spanner zu verlieren! SCHRITT 2: Entfernen Sie die Spannerfliesen vom Abdeckand, indem Sie auf jeder Seite zwei... - Seite 21 MTV-Baureihe HANDBUCH Austausch von Spindel und Kugelmutter SCHRITT 2 SCHRITT 3 SCHRITT 4 MTV 40 SCHRITT 3 SCHRITT 1: Entfernen Sie den Antriebskopf, das Loslager und den Abdeckband wie in den vorherigen Kapiteln beschrieben. SCHRITT 4 SCHRITT 2: Entfernen Sie das Tischteil vom Lineareinheit.
-
Seite 22: Austausch Des Festlagers
MTV-Baureihe HANDBUCH Austausch des Festlagers SCHRITT 1: Schieben Sie das Tischteil so weit wie SCHRITT 1 möglich an den Antriebskopf heran. Lösen Sie die beiden Passschrauben in der Unterseite des Antriebskopfes und bewahren Sie die Gummizylinder auf (Wiederverwendung in Schritt 6). SCHRITT 2 SCHRITT 2: Entfernen Sie am Endkopf die... -
Seite 23: Austausch Der Kugelschienenführungen
MTV-Baureihe HANDBUCH Austausch der Kugelschienenführungen SCHRITT 1 SCHRITT 2a SCHRITT 2b 1.100.0 Technische Änderungen die der Produktinnovation dienen, bleiben uns vorbehalten. Für Druckfehler übernehmen wir keine Haftung.
