MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
M10x35mm
1
M10x1,25x40mm
2
3
D
2
4
M10x35mm
M10x1,25x40mm
Die
Anhängekupplung
Fahrzeugtypen zugelassen: NISSAN PRIMERA P11, 4/5 Türer, ab Bj. 09.1999
bis 02.2002, dient zum ziehen der Anhänger mit der Gesamtlast von 1700 kg und
der Kugelstützlast von max.75 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
M10x35mm
A
5
M16x100mm
B
(Katalognummer
ist
für
V55)
1.
Die Stoßstange demontieren.
2.
Die hintere Aufhängung des Nachschalldämpfers abschrauben.
3.

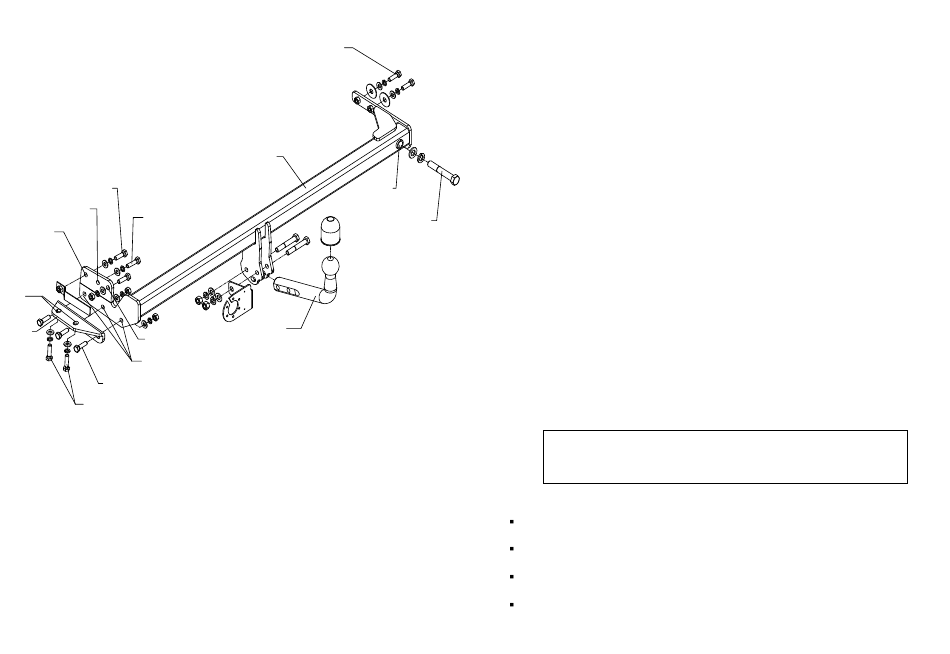

Den Tragarm der Anhängekupplung in den rechten Längsträger
einschieben und mit den Schrauben fixieren (wie auf der Zeichnung
gezeigt).
4.
Den linken Tragarm der Anhängekupplung
Längsträgers setzen und mit den Schrauben M10x1,25x40mm durch das
Loch (Pos.1) verschrauben und mit den Schrauben M10x35mm durch das
Loch (Pos.2) verschrauben und dann die Vorrichtung (Pos.D) durch das
Loch (Pos.3) zusammen mit dem Längsträger mit den Schrauben
M10x1,25x40mm verschrauben und durch das Loch (Pos.4) mit der
Anhängekupplung mit den Schrauben M10x35mm verschrauben.
5.
Durch das Loch (Pos.5) die Schrauben M16x100mm fixieren.
6.
Die hintere Aufhängung des Nachschalldämpfers montieren.
7.
Die Stoßstange montieren. Vorher am mittleren Teil von unten einen
50mm breiten und 110mm tiefen Teil herausschneiden.
8.
Die Kupplungskugel (Pos. B) und den Steckdosenhalter an die montierten
Tragarme der Anhängekupplung mit den mitgelieferten Schrauben
M12x75mm verschrauben.
9.
Alle Schrauben gemäß den Angaben in der Tabelle festdrehen.
10. Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers
anschließen.
11. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängekupplung ausbessern.
folgende
M6 - 11 Nm
M 12 - 87 Nm
Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.
Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.
Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.
Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
Drehmomente für Schrauben und Muttern 8.8:
M 8 - 25 Nm
M 14 - 138 Nm
ACHTUNG
an die innere Seite des
M 10 - 50 Nm
M16 - 210 Nm
