Magellan MobileMapperCX Kurzanleitung Seite 42

34
- Tippen Sie erneut auf OK, sobald die Meldung „Beacon
erfolgreich eingestellt!" erscheint. Sie gelangen zurück zur
vorherigen Anzeige.

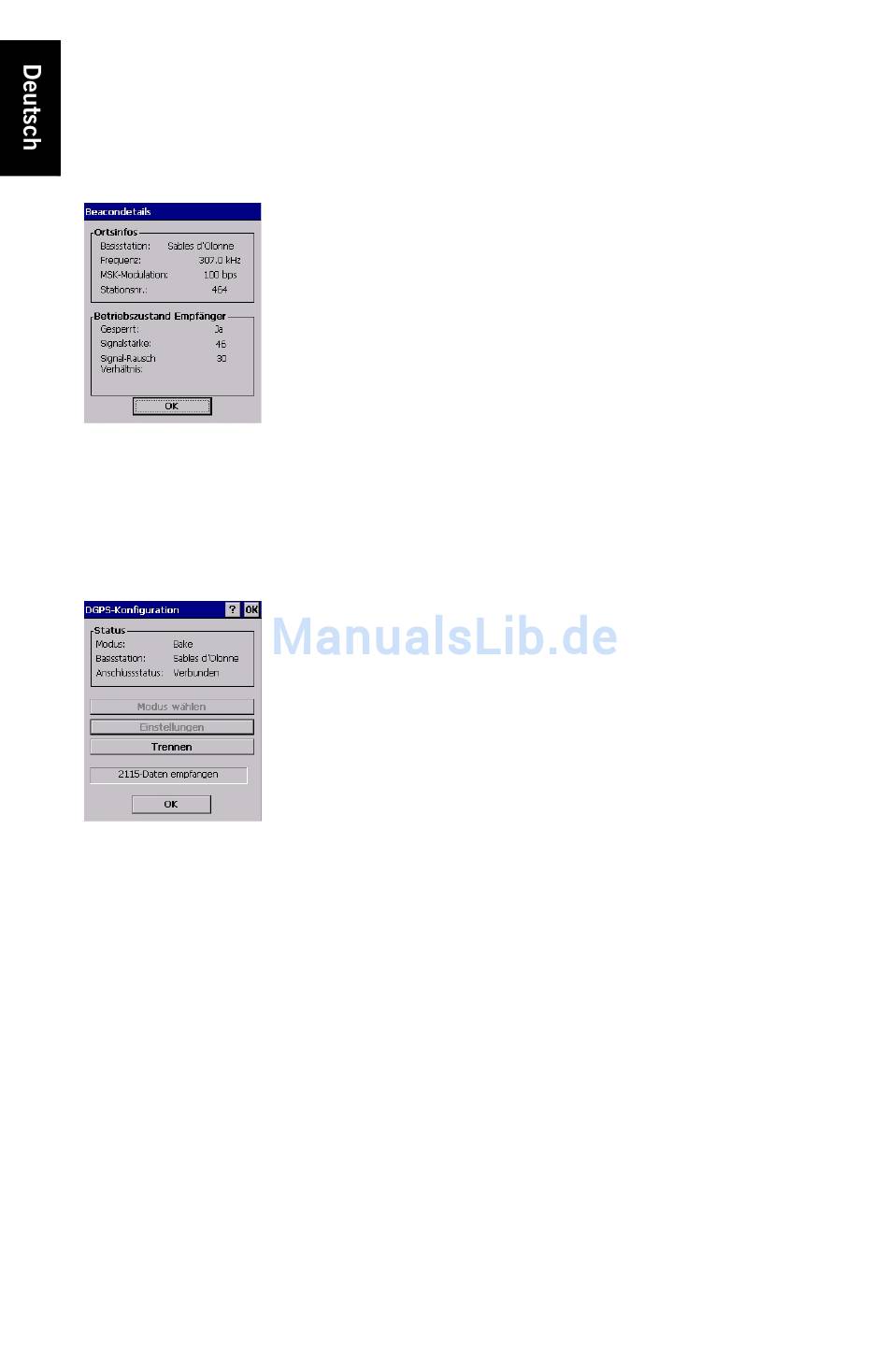

- Tippen Sie auf Details anzeigen, um die aktuellen
Einstellungen und Leistungsparameter des MobileMapper
Beacon anzuzeigen. Die aktuellen
Abstimmungseinstellungen sind u. a. Empfangsfrequenz,
MSK-Rate und Stations-ID des empfangenen
Referenzsenders. Die Leistungsparameter sind der
Empfangsstatus (Ja/Nein), die Signalstärke in dBµV und
das Signal/Rausch-Verhältnis (SNR) in dB (siehe
Abbildung). Weitere Informationen finden Sie auf Seite
73.
- Mit OK schließen Sie das Fenster und kehren zur
vorherigen Anzeige (Einstellungen) zurück.
- Geben Sie hier den Parameter Alterslimit für
Echtzeitkorrekturen ein (siehe Empfehlungen auf Seite 72).
- Tippen Sie auf OK, um die Einstellungen zu übernehmen.
DGPS Configuration wird geöffnet.
- Tippen Sie auf Verbinden, damit MobileMapper Beacon
Korrekturdaten senden kann. Wenn die Verbindung
aufgebaut ist und Korrekturdaten versendet werden,
ändert sich die Schaltfläche Verbinden in die Schaltfläche
Trennen, und die Statusanzeige am unteren Rand des
Fensters meldet, wie viele Datenpakete eingegangen sind,
seit Sie auf die Schaltfläche Verbinden getippt haben.
Oben werden allgemeine Statusinformationen zum
gewählten GPS-Modus angezeigt.
HINWEIS: Mussten Sie die nun inaktiven Schaltflächen
Modus wählen und Einstellungen antippen, müssten Sie
diese zuerst erneut aktivieren, indem Sie auf die
Schaltfläche Trennen tippen. Dadurch wird die DGPS-
Datenquelle vom MobileMapper CX getrennt und der
Strom der eingehenden Datenpakete unterbrochen.
- Tippen Sie auf OK, um DGPS Configuration zu schließen.
Die folgenden beiden Meldungen werden nacheinander
angezeigt: „Bitte warten..." und „Eingehende Datenpakete
werden verarbeitet...".
- Tippen Sie auf OK, um das Mitteilungsfenster zu
schließen.
- Starten Sie GPS Status (siehe Aktuellen GPS-Status
ansehen auf Seite 15) und prüfen Sie, dass der
MobileMapper CX sich im DGPS-Modus befindet.
- Starten Sie Ihre Anwendung.
