Inhaltszusammenfassung für Magellan MobileMapperCX

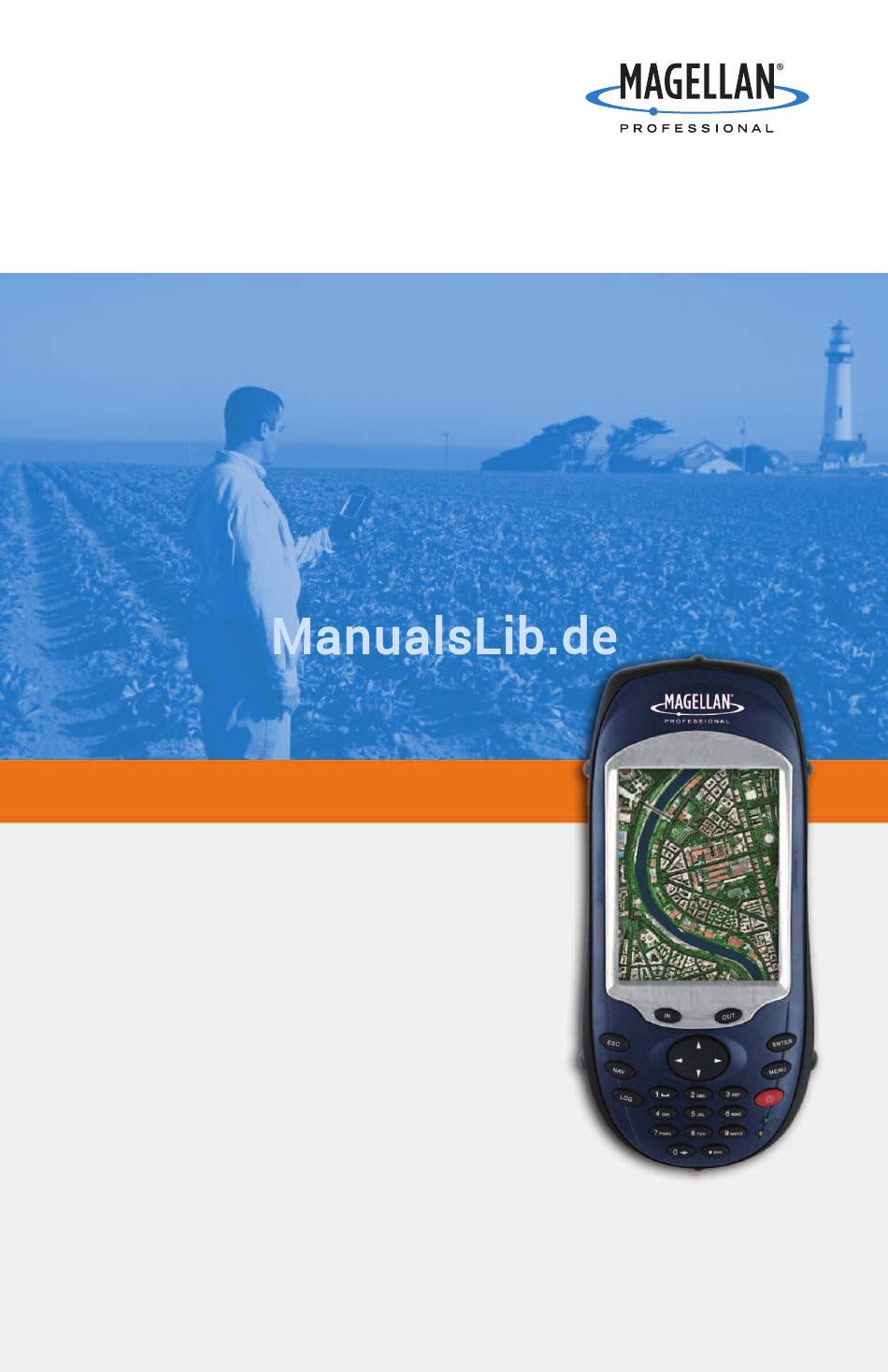

- Seite 1 MobileMapper ™ Kurzanleitung...
- Seite 2 Alle in dieser Veröffentlichung erwähnten Produkt- und (einschließlich deren Aktualisierungen) geliefert wurde). Markennamen sind Marken ihrer jeweiligen Inhaber. Magellan Navigation ist einzig zur Korrektur oder zum Ersatz der Medien oder der Software verpflichtet, sodass sie der dann FCC-Hinweis gültigen Anwenderdokumentation im Wesentlichen Dieses Gerät wurde geprüft, und es wurde festgestellt, dass es...
- Seite 3 Fax: +1 909-394-7050 oder Verluste oder Schäden am Produkt, die während des Magellan Navigation SA - ZAC La Fleuriaye - BP 433 - 44474 Lieferwegs des Produkts oder bei seiner Einsendung zur Carquefou Cedex - Frankreich Telefon: +33 (0)2 28 09 38 Reparatur auftreten.
- Seite 4 Sie uns bitte an oder schreiben Sie uns: eine Veränderung an dem GPS erforderlich werden können. (Anmerkung: Magellan Navigation GPS Empfänger verwenden Magellan Navigation SA - ZAC La Fleuriaye - BP 433 - zum Empfang der Daten über Position, Geschwindigkeit und 44474 Carquefou Cedex - Frankreich.
-
Seite 5: Inhaltsverzeichnis
Inhalt Einführung..............1 Hauptmerkmale ..............1 Standardmäßig mitgelieferte Software ........2 Optionale Software .............. 2 Über Windows CE..............2 Empfängerbeschreibung ..........3 Vorderseite ................. 3 Rückseite ................3 Seite .................. 4 E/A-Modul ................4 Einrichten des Mini-USB-Anschlusses (E/A-Modul)....5 Zurücksetzen des MobileMapper CX ........5 Vorbereiten für die erstmalige Verwendung ....6 Laden des Akkus .............. - Seite 6 zwischen MobileMapper CX und Mobiltelefon her..... 23 Schritt 5: Bereiten Sie die GPRS-Verbindung vor ..... 24 Schritt 6: Herstellen der GPRS-Verbindung ..... 25 Problemlösung ............. 26 Anschließende Aufrufe............27 Standardverfahren zum Neustart ........27 Trennen der GPRS-Verbindung........28 Auswählen eines DGPS-Modus ........29 Einführung ...............
- Seite 7 Einrichten eines E-Mail-Dienstes........60 Verwenden des Posteingangs ......... 63 NMEA-Ausgabe ............64 Einführung ............... 64 Definieren der NMEA-Nachricht.......... 64 Ausgeben der NMEA-Nachricht auf COMx......64 Ausgeben der NMEA-Nachricht per USB ......65 Ausgeben von NMEA-Daten auf dem virtuellen Anschluss COM2 ............... 65 Optimieren der Genauigkeit .........66 Allgemeine Richtlinien............
-
Seite 9: Einführung
Einführung Danke, dass Sie einen MobileMapper CX von Magellan gekauft haben. In dieser Kurzanleitung finden Sie hilfreiche Informationen über Ihren Windows CE Handheld GPS-Computer. Sie führt Sie außerdem durch die ersten Schritte bei der Anwendung des Systems. Der MobileMapper CX ist ein Handheld-Gerät, das Submeter- GPS-Navigation mit Microsoft Windows CE-Technologie in einem robusten Design verbindet, das für mobile... -
Seite 10: Standardmäßig Mitgelieferte Software
- Software für WiFi-Treiber. - Anwender mit Business Partner Agreement erhalten kostenlos SDK (Software Development Kit) und GPS-API (Application Programming Interface). Bitte wenden Sie sich an Magellan, um Ihr Entwicklungsprojekt zu besprechen. Optionale Software - Magellan-GIS-Anwendung (Mobile Mapping). Über Windows CE Windows CE ist eine Version des Windows-Betriebssystems, das für kleine Geräte wie PDAs (Personal Digital Assistant) -
Seite 11: Empfängerbeschreibung
Empfängerbeschreibung Vorderseite Der GPS-Empfänger bietet: • submetergenaues, integriertes GPS mit WAAS/EGNOS Touchscreen-Display: • Empfangsmöglichkeit • Transflektiv-Vollfarb- für RTCM-Korrekturen LCD (Liquid Crystal in Echtzeit Display) • eine interne Antenne • ¼ VGA Wipptaste Einschalttaste Energieanzeige Alphanumerische Batteriestandsanzeige Tastatur Rückseite Stromversorgungs-/ Kommunikations- anschluss: Lautsprecher •... -
Seite 12: Seite
Seite Anschluss für externe Antenne Abdeckung des SD-Kartensteckplatzes: • Öffnen Sie die Abdeckung, um auf den SD-Kartensteck- platz zuzugreifen. E/A-Modul USB-Host-Anschluss (Typ A) zum Verbinden mit einem USB Flash Drive, Mini-USB-Anschluss (Typ B) Kartenleser usw. Gleichstromversorgungsstecker Serieller Anschluss (COM1) DB-9-Stecker... -
Seite 13: Einrichten Des Mini-Usb-Anschlusses (E/A-Modul)
Einrichten des Mini-USB-Anschlusses (E/A-Modul) Der Mini-USB-Anschluss am E/A-Modul unterstützt zwei Betriebsmodi: - USB-Anschluss, der einen herkömmlichen seriellen Anschluss emuliert. In diesem Modus steht der USB- Anschluss als „COM6“ im Programm GPS Port Configurations zur Verfügung. - USB-Anschluss für Microsoft ActiveSync. So ändern Sie die USB-Anschlusseinstellungen: und dann auf Einstellungen >... -
Seite 14: Vorbereiten Für Die Erstmalige Verwendung
Vorbereiten für die erstmalige Verwendung Laden des Akkus Vor der Anwendung des MobileMapper CX Handheld PC müssen Sie zuerst den Akku aufladen: 1. Nehmen Sie den Akku aus der Produktverpackung. 2. Öffnen Sie den Batteriefachdeckel, indem Sie die beiden Schrauben eine Vierteldrehung gegen den Uhrzeigersinn lösen. -
Seite 15: Einschalten Des Empfängers
6. Stecken Sie den Netzstecker ein (siehe unten) und laden Sie die Batterien bis zu sechs Stunden lang auf. Schließen Sie das Stromkabel hier an. 7. Drücken Sie den Freigabeknopf des ansteckbaren E/A- Moduls, um es zu abzunehmen. Einschalten des Empfängers Wenn Sie den Akku Ihres MobileMapper CX aufgeladen haben, drücken Sie die rote Einschalttaste, bis die grüne LED aufleuchtet. -
Seite 16: Kalibrieren Des Bildschirms
Kalibrieren des Bildschirms Der Touchscreen des MobileMapper CX dient zum Anzeigen und Bedienen. Beim erstmaligen Verwenden müssen Sie den Anzeigebildschirm des MobileMapper CX ausrichten (kalibrieren). Tippen Sie mit der Spitze des Stifts auf die Mitte jedes Ziels, das auf dem Kalibrierungsbildschirm erscheint. -
Seite 17: Ländereinstellungen
Ländereinstellungen Der MobileMapper CX unterstützt alle Zeichensätze und Sprachen, die vom Betriebssystem Windows CE unterstützt werden. Hierzu zählen sowohl europäische als auch Multibyte- Sprachen wie einfaches Chinesisch und Japanisch. - Kopieren Sie die entsprechenden Sprachpakete (CAB) von der CD „MobileMapper CX Companion“. Sie können die Dateien auf eine SD-Karte oder über ActiveSync und das USB-Kabel und E/A-Modul direkt auf den MobileMapper CX kopieren. -
Seite 18: Herstellen Einer Verbindung Zum Pc
Herstellen einer Verbindung zum PC Mit Microsoft ActiveSync können Sie einen Desktop- Computer über das USB-Kabel mit dem MobileMapper CX verbinden. So können Sie Software installieren und Dateien vom oder auf den MobileMapper CX übertragen. Wir empfehlen Ihnen, die neueste Version von ActiveSync zu nutzen. -
Seite 19: Arbeiten In Der Windows-Ce-Umgebung
Arbeiten in der Windows-CE-Umgebung Benutzeroberfläche für Texteingabe Der MobileMapper CX wird mit einer integrierten physischen Tastatur geliefert. Wie bei den meisten Windows CE-Geräten können Sie außerdem eine Bildschirmtastatur für die Texteingabe verwenden. Rufen Sie die virtuelle Bildschirm- tastatur durch Antippen von in der Taskleiste und Auswählen von Keyboard (Tastatur) auf. -
Seite 20: Verwenden Des Stifts
Zu Beginn ist die Tastatur für Kleinbuchstaben aktiv. - Drücken Sie die Punkt-Umschalt-Taste, um vom numerischen in den Großbuchstaben- und Standardmodus zu wechseln. - Drücken Sie die Punkt-Umschalt-Taste zwei Mal, um den Ziffernmodus fest einzustellen. Punkt-Umschalt-Taste Das Symbol erscheint in der Taskleiste und gibt an, dass der Ziffernmodus aktiviert ist. -
Seite 21: Gps-Initialisierung
Bedienen Sie den Touchscreen des MobileMapper CX mit dem mitgelieferten Taststift. Verwenden Sie keinen Stift, dessen Spitze beschädigt ist. Wenn Sie den Touchscreen mit einem beschädigten Taststift oder einem Kugelschreiber bedienen, kann der Touchscreen beschädigt werden. Wenn der Taststift beschädigt ist, verwenden Sie bitte den Ersatztaststift oder kaufen Sie einen neuen. -
Seite 22: Einrichten Der Gps-Funktion
Einrichten der GPS-Funktion Über GPS Settings können Sie die Umgebungsbedingungen für das Gerät festlegen. Diese Einstellungen wirken sich auf die Verfügbarkeit und Genauigkeit der vom Gerät berechneten Position aus. > Programme > GPS Utilities > GPS Settings, um Wählen Sie die GPS-Einstellungen zu öffnen. -
Seite 23: Aktuellen Gps-Status Ansehen
- Minimales SNR: SNR bedeutet Signal/Rausch- Verhältnis. Legen Sie keinen zu niedrigen Wert für die SNR-Maske fest (unter 20). GPS-Signale mit geringem SNR sind sehr verrauscht und verschlechtern die Positionsberechnung. - Elevationsmaske: Dieser Winkel gibt die Mindestanzahl von Grad an, die die Satelliten sich über dem Horizont befinden müssen, bevor deren Signale verwendet werden. -
Seite 24: Signalqualitäts-/Navigationsfenster (Sig/Nav)
Signalqualitäts-/Navigationsfenster (Sig/Nav) In diesem Fenster können Sie das Signal/Rausch-Verhältnis der empfangenen Satelliten überwachen. Diese Informationen werden grafisch dargestellt (siehe Abbildung). Die Größe des Fensters für die Signalqualität passt sich der Anzahl der sichtbaren Satelliten an. Das Positionsfenster zeigt die Koordinaten der aktuellen GPS-Position einschließlich Höhe sowie die Anzahl der Satelliten (benutzt und empfangen) an. -
Seite 25: Gps-Statusmenüleiste
GPS-Statusmenüleiste Menü Untermenü Funktion dient zum Auswählen der Einheiten für Konfiguration > Datei Strecke, Geschwindigkeit und Höhe Einheiten sowie des Formats für Breite und Länge. Beeden schließt das Hilfsprogramm GPS Status. beginnt mit dem Aufzeichnen von Extras Protokoll > Start NMEA-Daten. -
Seite 26: Anleitung Zum Einrichten Einer Gprs-Verbindung Über Bluetooth
Anleitung zum Einrichten einer GPRS-Verbindung über Bluetooth Einführung Um den MobileMapper CX mit Ntrip oder Direct IP über GPRS zu verwenden, benötigen Sie ein Mobiltelefon. Das Mobiltelefon sollte Bluetooth unterstützen und die SIM-Karte muss für GPRS-Verbindungen freigeschaltet sein Das erste Herstellen einer GPRS-Verbindung dauert relativ lange. -
Seite 27: Unbekanntes Verbindungsprofil
Unbekanntes Verbindungsprofil Das zu verwendende GPRS-Verbindungsprofil ist nicht im Telefon hinterlegt (oder Sie können die im Speicher oder auf der SIM-Karte hinterlegten Profile nicht ansehen). In diesem Fall müssen Sie die Parameter für das Verbindungsprofil im DFÜ-Fenster eingeben. Je nach Anbieter müssen Sie einen oder mehrere der folgenden Parameter (APN-Parameter) angeben: Parameter Definition... -
Seite 28: Erster Einsatz Des Mobilemapper Cx
Erster Einsatz des MobileMapper CX Bitte lesen Sie die folgenden Anleitungen sorgfältig. Das Verfahren wird im Rest des Kapitels sehr detailliert beschrieben. Befolgen Sie die Reihenfolge der Anleitungen exakt. Das Verfahren wurde mit verschiedenen Mobiltelefonen beliebter Marken und mit einem europäischen GPRS-Anbieter getestet. -
Seite 29: Schritt 1: Koppeln Des Mobilemapper Cx Mit Dem Mobiltelefon
Schritt 1: Koppeln des MobileMapper CX mit dem Mobiltelefon Aufrufen von Bluetooth-Manager > Einstellungen > 1. Tippen Sie am MobileMapper CX auf Systemsteuerung und dann doppelt auf Bluetooth- Geräteeigenschaften. Das Bluetooth-Fenster erscheint nach ein paar Sekunden. In der Taskleiste wird das Symbol angezeigt. -
Seite 30: Schritt 2: Bestätigen Sie Das Koppeln Mit Dem Mobilemapper Cx Am Mobiltelefon
Anfordern einer gekoppelten Bluetooth-Verbindung Dieser Vorgang sichert die Bluetooth-Verbindung zwischen zwei Geräten und ermöglicht die schnelle Verbindungsaufnahme. 1. Tippen Sie lang auf das Symbol für das Mobiltelefon. 2. Sobald ein gepunkteter Kreis erscheint, nehmen Sie den Stift hoch und wählen Koppeln (Zuordnen). Ein neues Fenster zum Eingeben des PIN-Codes für die sichere Verbindung zum Mobiltelefon erscheint. -
Seite 31: Schritt 3: Starten Sie Den Bluetooth-Manager Auf Dem Mobilemapper Cx Neu
Schritt 3: Starten Sie den Bluetooth-Manager auf dem MobileMapper CX neu Dieser Schritt ist erforderlich, damit die vorgenommenen Änderungen übernommen werden können. 1. Tippen Sie in der Taskleiste auf und wählen Sie Beenden. Der Bluetooth-Manager wird sofort angehalten und das Fenster geschlossen. 2. -
Seite 32: Schritt 5: Bereiten Sie Die Gprs-Verbindung Vor
2. Tippen Sie auf OK, um das Mitteilungsfenster zu schließen. Ein Stecker im grünen Kreis am DFÜ-Symbol zeigt an, dass die Verbindung besteht (siehe Abbildung). Anlegen einer Verknüpfung für künftige Verbindungen Diese Verknüpfung beschleunigt künftige Verbindungen, da Sie die lokalen Dienste des Mobiltelefons nicht mehr anzeigen lassen müssen, um die Bluetooth-Verbindung erneut zu aktivieren. -
Seite 33: Schritt 6: Herstellen Der Gprs-Verbindung
4. Wählen Sie im Feld Modem auswählen den Anschluss, der am MobileMapper CX zur Kommunikation mit dem Bluetooth-Modem des Mobiltelefons verwendet wird (also den zuvor zugewiesenen Anschluss; das Modem sollte als „BT-Modem an <Name des Telefons> COMx“ dargestellt werden). 5. Tippen Sie auf Konfigurieren und geben Sie die Leitungs- einstellungen auf dem Register Anschlusseinstellungen ein. -
Seite 34: Problemlösung
5. Tippen Sie zwei Mal auf OK, um zum Fenster DFÜ-Verbindung zurückzukehren. 6. Tippen Sie auf die Schaltfläche Verbinden. Folgende Meldungen erscheinen nacheinander: „Öffnen des Ports“, „’xxx’ wird gewälht …“, „Benutzerinformationen gûltig“ und „Verbunden“. Die GPRS-Verbindung ist nun hergestellt. 7. Tippen Sie auf Ausblenden, um das Mitteilungsfenster zu schließen. -
Seite 35: Anschließende Aufrufe
Anschließende Aufrufe Standardverfahren zum Neustart Beim nächsten Einschalten des MobileMapper CX und des Mobiltelefons geht das Herstellen einer GPRS-Verbindung deutlich schneller (siehe unten). Da die beiden Geräte beim ersten Einsatz gekoppelt wurden, müssen Sie das Mobiltelefon nicht erkennbar schalten. > Einstellungen > 1. -
Seite 36: Trennen Der Gprs-Verbindung
Trennen der GPRS-Verbindung Falls Sie die GPRS-Verbindung trennen möchten, befolgen Sie diese Anleitungen am MobileMapper CX: > Einstellungen > 1. Tippen Sie in der Taskleiste auf Netzwerk- und DFÜ-Verbindungen. 2. Tippen Sie auf das Symbol für die aktive GPRS-Verbindung. 3. Wählen Sie eines dieser Verfahren: - Tippen Sie in der Menüleiste (oben) auf - Sie können auch in der Menüleiste (oben) auf Verbindung und anschließend auf Trennen tippen. -
Seite 37: Auswählen Eines Dgps-Modus
WICHTIG! SBAS ist der einzige DGPS-Echtzeitmodus, der während der Aufzeichnung von Rohdaten verwendet werden kann. 2. Bake (Beacon): Differenzielle Korrekturen werden über das Magellan MobileMapper-Beaconmodul empfangen. Dieses Modul wird am Gürtel getragen und ist über Bluetooth oder ein serielles Kabel mit dem MobileMapper CX verbunden. - Seite 38 In der folgenden Tabelle finden Sie die verschiedenen Schritte, die Sie ausführen müssen, bevor Sie MobileMapper CX in einem bestimmten DGPS-Modus betreiben können, je nachdem, ob Sie einen seriellen Anschluss, Bluetooth oder GPRS verwenden. Schritt Schritt 1 Schritt 2 Schritt 3 Schritt 4 DGPS-Modus SBAS-Modus...
-
Seite 39: Sbas
SBAS und dann auf Programme > - Tippen Sie auf GPS Utilities > DGPS Configuration. - Tippen Sie auf die Schaltfläche Modus wählen. - Aktivieren Sie im Fenster „Differenzialmodus auswählen“ die Option SBAS. - Tippen Sie auf OK, um das Fenster zu schließen. Sie kehren zu DGPS Configuration zurück, wo Sie die vorgenommenen Einstellungen betrachten können. - Seite 40 - Tippen Sie auf . Der Bluetooth-Manager beginnt mit der Suche nach einem Bluetooth-Gerät in der Umgebung. Nach Ende dieses Suchvorganges muss das Symbol für MobileMapper Beacon in der Liste der gefundenen Geräte angezeigt werden. - Tippen Sie doppelt auf das Symbol für MobileMapper Beacon.
- Seite 41 3. Wählen Sie MobileMapper Beacon als DGPS-Datenquelle aus: und dann auf Programme > - Tippen Sie auf GPS Utilities > DGPS Configuration. - Tippen Sie auf die Schaltfläche Modus wählen. - Aktivieren Sie im Fenster „Differenziellen Modus wählen“ die Option Bake (Beacon) und tippen Sie auf OK. Im Einstellfenster können Sie nun Beacon und die Verbindung zum Beacon konfigurieren.
- Seite 42 - Tippen Sie erneut auf OK, sobald die Meldung „Beacon erfolgreich eingestellt!“ erscheint. Sie gelangen zurück zur vorherigen Anzeige. - Tippen Sie auf Details anzeigen, um die aktuellen Einstellungen und Leistungsparameter des MobileMapper Beacon anzuzeigen. Die aktuellen Abstimmungseinstellungen sind u. a. Empfangsfrequenz, MSK-Rate und Stations-ID des empfangenen Referenzsenders.
-
Seite 43: Direct Ip
Direct IP Achtung! Damit Sie Direct IP verwenden können, müssen Sie zuvor die Schritte unter Anleitung zum Einrichten einer GPRS-Verbindung über Bluetooth auf Seite 18 ausgeführt haben. Wichtiger Hinweis! Sobald Sie die auf Seite 18 beschriebene GPRS-Verbindungsprozedur verinnerlicht haben, müssen Sie den Ablauf nicht mehr exakt befolgen. - Seite 44 - Wählen Sie New (Neu) im Fenster Direct-IP-Konfiguration aus. Tippen Sie dann auf die Schaltfläche Hinzufügen und geben Sie folgende Parameter ein: • Name: Direct IP-Konfigurationsbezeichnung (wählen Sie einen beliebigen Namen aus) • Host: IP-Adresse • Anschluss: Anschlussnummer (Die letzten beiden Parameter müssten Ihnen vom Anbieter der Korrekturdaten übermittelt worden sein.) - Tippen Sie auf OK.
-
Seite 45: Ntrip
NTRIP Achtung! Damit Sie Ntrip verwenden können, müssen Sie zuvor die Schritte unter Anleitung zum Einrichten einer GPRS-Verbindung über Bluetooth auf Seite 18 ausgeführt haben. Wichtiger Hinweis! Sobald Sie die auf Seite 18 beschriebene GPRS-Verbindungsprozedur verinnerlicht haben, müssen Sie den Ablauf nicht mehr exakt befolgen. Sie können stattdessen die Bluetooth- und GPRS-Verbindung direkt in DGPS Configuration über die folgenden Schaltflächen im Ntrip-Einstellungsfenster aufbauen:... - Seite 46 - Um Ihre erste Ntrip-Konfiguration einzugeben, wählen Sie Neu im Fenster Ntrip-Konfiguration aus. Tippen Sie dann auf die Schaltfläche Hinzufügen und geben Sie folgende Parameter ein: • Name: Ntrip-Konfigurationsbezeichnung (wählen Sie einen beliebigen Namen aus) • Host: IP-Adresse des Hosts •...
- Seite 47 Station keine VRS-Daten, werden die Korrekturdaten für die tatsächliche Position der Station berechnet. Über die Schaltfläche Weitere Einzelheiten können Sie die Stationseigenschaften betrachten. Tippen Sie auf die Schaltfläche. Die Ntrip-Stationsdetails werden angezeigt. Hier stehen folgende Schaltflächen zur Verfügung: • Zurück und Weiter zeigen die Eigenschaften der vorherigen bzw.
-
Seite 48: Andere Rtcm-Quelle
Andere RTCM-Quelle - Schalten Sie das externe Gerät, über das RTCM- Korrekturen bereitgestellt werden, ein. Wenn Sie COM1 am MobileMapper CX zur Kommunikation mit dem externen Gerät verwenden, nutzen Sie das serielle Kabel für die Verbindung. und dann auf Programme > - Tippen Sie auf GPS Utilities >... -
Seite 49: Rückkehr Zum Autonomen Gps-Modus
- Tippen Sie auf OK, um das Mitteilungsfenster zu schließen. - Starten Sie GPS Status (siehe Aktuellen GPS-Status ansehen auf Seite 15) und prüfen Sie, dass der MobileMapper CX sich im DGPS-Modus befindet. - Starten Sie Ihre Anwendung. Rückkehr zum autonomen GPS-Modus und dann auf Programme >... -
Seite 50: Energie- Und Speicherverwaltung
Energie- und Speicherverwaltung Energiemodi Der MobileMapper CX ist mit einem wechselbaren, wiederaufladbaren Akku ausgestattet, der genügend Energie für einen ganzen Arbeitstag liefert – vorausgesetzt, Sie beginnen Ihren Tag mit einem vollständig aufgeladenen Akku. Verwenden Sie wann immer möglich die externe Stromversorgung, um die Lebensdauer des Akkus zu verlängern. -
Seite 51: Manuelles Ausschalten Des Mobilemapper Cx
Sie können den MobileMapper CX Handheld so konfigurieren, dass er automatisch in den entsprechenden Modus wechselt, wenn er für eine bestimmte Zeit inaktiv war. Tippen Sie in der Systemsteuerung auf (Stromversorgung), um die Inaktivitätszeit zu ändern. Nehmen Sie dann in der Registerkarte Schemas die gewünschten Änderungen vor (siehe nebenstehende Abbildung). -
Seite 52: Speichermanagement
Speichermanagement Der MobileMapper CX verfügt über drei Arten von Speichern: - einen nicht flüchtigen Nand-Flash-Speicher („MeinGerät“) - den nicht flüchtigen, wechselbaren SD-Kartenspeicher - das RAM (flüchtiger Speicher), das hauptsächlich zum Betrieb von Programmen verwendet wird Programme oder Daten, die im RAM gespeichert werden, werden beim Ausschalten des Geräts gelöscht! Wir empfehlen, Programme auf „MeinGerät“... -
Seite 53: Gps-Hilfsprogramme
GPS-Hilfsprogramme Die GPS-Hilfsprogramme im Startmenü dienen zum Konfigurieren und Überwachen des im MobileMapper CX eingebauten GPS-Empfängers. Dieses Kapitel beschreibt alle GPS-Hilfsprogramme: - DGPS Configuration - GPS Initialization - GPS Ports Configuration - GPS Reset - GPS Settings - GPS Status - Mission Planning Einige dieser Hilfsprogramme wurden bereits früher in dieser Anleitung behandelt (siehe Kapitel Vorbereiten für die... -
Seite 54: Gps Ports Configuration
GPS Ports Configuration Mit dem Hilfsprogramm GPS Ports Configuration können Sie den MobileMapper CX anweisen, Daten für ein anderes Gerät über den GPS-Hilfsausgang (COM1 oder virtueller COM-Anschluss bzw. USB-seriell) oder an eine auf dem MobileMapper CX ausgeführte Anwendung über den GPS-VSP-Anschluss (VSP = Virtual Serial Port = Virtueller serieller Anschluss) auszugeben. -
Seite 55: Gps Settings
Wie im Fenster für GPS Reset erklärt, können Sie die Positionsbestimmung mit dem Hilfsprogramm GPS Initialization beschleunigen (siehe GPS-Initialisierung auf Seite 13). Bevor ein neuer Almanach von den GPS- Satelliten empfangen ist, verwendet der MobileMapper CX einen löschgeschützten Almanach aus dem Speicher, um die Satellitenerfassung zu starten. - Seite 56 Symbol Funktion Anzeige Diese Schaltfläche schließt das Programm Mission Planning. - Diese Schaltfläche dient zum Festlegen der Position, für die die GPS-Konstellation berechnet wird. - Sie können die genauen Koordinaten des Standpunktes eingeben oder auf die Karte tippen, um die ungefähre Lage anzugeben (siehe Abbildung).
-
Seite 57: Umschalten Zwischen Zwei Hilfsprogrammen
Umschalten zwischen zwei Hilfsprogrammen Über die Schaltfläche ganz rechts in der Taskleiste können Sie zwischen den ausgeführten Anwendungen wechseln. Wenn z. B. DGPS Configuration und GPS Status im Hintergrund ausgeführt werden, während Sie Mission Planning verwenden, wird das abgebildete Menü geöffnet, wenn Sie diese Schaltfläche antippen. -
Seite 58: Bluetooth-Manager-Modul
Bluetooth-Manager-Modul In diesem Kapitel finden Sie allgemeine Informationen über das Bluetooth-Manager-Modul des MobileMapper CX. Einzelheiten zum Einrichten einer GPRS-Verbindung über den Bluetooth-Manager finden Sie unter Anleitung zum Einrichten einer GPRS-Verbindung über Bluetooth auf Seite 18. Einführung Der MobileMapper CX ist mit integrierter Bluetooth- Technologie ausgerüstet, die Nahbereichsverbindungen zu anderen Bluetooth-fähigen Geräten wie Mobiltelefonen, PDAs (Personal Digital Assistant) und Desktop- oder... -
Seite 59: Bluetooth-Reichweite
Bluetooth-Reichweite Die maximale Reichweite eines Klasse-2-Gerätes beträgt im Allgemeinen zehn Meter. Sie sollten einen Mindestabstand von 60 cm zwischen zwei Bluetooth-Geräten einhalten. Erste Schritte mit Bluetooth-Manager Aufrufen von Bluetooth-Manager > Einstellungen > Systemsteuerung und - Tippen Sie auf doppeltippen Sie auf Bluetooth-Geräteeigenschaften. Das Bluetooth-Fenster erscheint nach ein paar Sekunden. -
Seite 60: Pin-Code, Erkennbarkeit Und Authentifizierung
- Tippen Sie auf , wenn Sie zum ersten Mal eine Suche durchführen. Die Meldung „Anfrage läu ...“ erscheint in der Statusleiste (unten auf der Anzeige). Zuerst werden bereits gekoppelte (zugeordnete) Geräte gesucht, anschließend weitere Geräte. Am Ende der Suche erscheint „Bereit“. Beim nächsten Antippen dieser Schaltfläche werden einfach alle Bluetooth-Geräte, die zuvor gefunden wurden, angezeigt –... -
Seite 61: Lokale Dienste
- Damit externe Geräte erst nach dem Koppeln mit dem MobileMapper CX auf lokale Dienste zugreifen können, aktivieren Sie das Kontrollkästchen Aktiviert unter Authentifizierung. Ansonsten lassen Sie diese Option deaktiviert (leeres Kontrollkästchen). Vorsicht! Diese Option wird bei jedem Start von Bluetooth-Manager automatisch deaktiviert. -
Seite 62: Verwenden Des Dienstes Für Den Seriellen Anschluss
So deaktivieren Sie einen lokalen Dienst: • Tippen Sie in der Bluetooth-Manager-Symbolleiste auf • Tippen Sie lange auf das Symbol für den zu deaktivierenden lokalen Dienst und wählen Sie Stopp. Der betroffene lokale Dienst wird sofort angehalten. Wenn Sie den Dateiübertragungsdienst oder den Objekt-Push-Dienst deaktivieren, wird der jeweils andere Dienst ebenfalls angehalten. -
Seite 63: Verwenden Des Dateiübertragungsdienstes
• dass die GPS-Ausgabe über den COM-Anschluss für den Dienst für den seriellen Anschluss (im Beispiel COM4) aktiviert ist (siehe Ausgeben der NMEA- Nachricht auf COMx auf Seite 64). • dass Sie ALLE Einstellungen für COM4 kennen, da Sie diese zur PC-Einrichtung benötigen (siehe GPS- Anschlusskonfiguration, Seite 46). - Seite 64 Um den Parameter zu ändern, tippen Sie lang auf das Symbol für den Dateiübertragungsdienst und dann auf Eigenschaften. Ein Fenster, in dem Sie den gewünschten Ordner auswählen können, wird angezeigt. - Verfahren am anfragenden MobileMapper CX: • Starten Sie Bluetooth. •...
-
Seite 65: Anlegen Von Verknüpfungen Für Entfernte Dienste
Um Dateien vom Abfragegerät zum Host zu • übertragen, tippen Sie lang auf einen freien Bereich (also nicht auf eine Datei) im Bluetooth-Manager. Sobald ein gepunkteter Kreis erscheint, nehmen Sie den Stift hoch und wählen Datei hinzufügen. Ein Browser wird geöffnet. Öffnen Sie den lokalen Ordner mit der zu übertragenden Datei. -
Seite 66: Web-Werkzeuge
Web-Werkzeuge Einführung Der Magellan MobileMapper CX stellt Standardprogramme für den Internetzugang und E-Mails im Außendienst zur Verfügung. Mit MobileMapper CX können Sie die Verbindung zum Internet über zwei Methoden herstellen: • Bluetooth-fähiges GPRS-Mobiltelefon • WLAN-Netz mit WiFi-zertifiziertem USB-Adapter 5421A von U.S.Robotics. Dieser Adapter ist separat erhältlich. -
Seite 67: Wlan-Verbindung
WLAN-Verbindung WICHTIG! Nur der Adapter 5421A von U.S.Robotics kann mit dem MobileMapper CX verwendet werden. Der Treiber dieses Adapters ist vorinstalliert, sodass keinerlei Installation erforderlich ist (das Gerät ist voll plug-and-play-fähig). Zum Lieferumfang des Adapters gehört eine Installationsanleitung, die Sie aber nicht benötigen. Schließen Sie den Adapter stets am USB-Hostanschluss des E/A-Moduls an, bevor Sie den MobileMapper CX einschalten. -
Seite 68: Verwenden Des Posteingangs
• Bei anderen Anbietern muss nach dem Antippen von Verbinden ein Netzwerkschlüssel eingegeben werden. Das ist häufig bei Hotels der Fall, die als Service einen WLAN-Zugang anbieten. Der Netzwerkschlüssel wird normalerweise zusammen mit dem Zimmerschlüssel übergeben. Mit diesem Netzwerkschlüssel kann sich das Gerät mit dem lokalen WLAN verbinden und so auf das Internet zugreifen. - Seite 69 - Tippen Sie auf Hinzufügen. Der Dialog „Dienstname“ wird geöffnet. - Wählen Sie den Dienst, der vom gewünschten E-Mail- Konto verwendet wird. Es gibt zwei Wahlmöglichkeiten: • IMAP4 • POP3 - Geben Sie einen Namen für den Dienst ein oder übernehmen Sie den Standardnamen (dieser ist mit dem Diensttyp identisch).
- Seite 70 Bildschirm 1/3 • Verbindung: Wählen Sie den Alias für die physikalische Verbindung (also GPRS oder WiFi), die benutzt wird. (Beispiel: Wählen Sie „Meine Verbindung“ für GPRS.) Wählen Sie für WLAN (WiFi) stets „Netzwerkverbindung). • POP3 Host oder Server: Geben Sie die POP3- oder IMAP4-Adresse Ihres E-Mail-Anbieters ein.
-
Seite 71: Verwenden Des Posteingangs
- Tippen Sie auf die Fertig stellen, um den E-Mail-Dienst anzulegen. Nun wird der Optionsbildschirm angezeigt, auf dem Sie die Optionen für den Posteingang einsehen und ändern können (Verfassen, Lesen, Löschen, Speicher; siehe Beispiele unten). Verwenden des Posteingangs Sobald über GPRS oder WLAN eine Internetverbindung hergestellt ist und ein E-Mail-Dienst im Posteingang angelegt wurde, können Sie das E-Mail-Konto verwenden: - Wählen Sie im Posteingangsmenü... -
Seite 72: Nmea-Ausgabe
NMEA-Ausgabe Einführung Der MobileMapper CX kann eine NMEA-Nachricht auf physischen und virtuellen Anschlüssen (COM1, USB-seriell und COM2) ausgeben. Der Inhalt der NMEA-Nachricht ist frei wählbar. Definieren der NMEA-Nachricht und dann Programme > - Tippen Sie auf GPS Utilities > GPS Ports Configuration. - Tippen Sie auf das Register NMEA. -
Seite 73: Ausgeben Der Nmea-Nachricht Per Usb
Ausgeben der NMEA-Nachricht per USB Der USB-Anschluss muss so eingerichtet sein, dass ein serieller Anschluss emuliert wird. Befolgen Sie dazu die Anweisungen unter Einrichten des Mini-USB-Anschlusses (E/A-Modul) auf Seite 5. Anschließend: und dann auf Programme > - Tippen Sie auf GPS Utilities >... -
Seite 74: Optimieren Der Genauigkeit
Optimieren der Genauigkeit Allgemeine Richtlinien Für das Aufzeichnen von Roverdaten mit MobileMapper CX gibt es fünf Grundregeln, die für optimale Genauigkeit sorgen: 1. Der Empfänger benötigt während des gesamten Projekts möglichst freie Rundumsicht auf den Himmel, nicht nur, während Sie Daten für ein Feature erfassen. Der Signalempfang lässt sich auf dreierlei Art verbessern: •... -
Seite 75: Aufzeichnen Von Daten Für Das Postprocessing
Aufzeichnen von Daten für das Postprocessing Es gibt eine weitere Regel, mit der Sie die Genauigkeit des MobileMapper CX beim Aufzeichnen von Daten verbessern können, die mit MobileMapper Office ausgewertet werden sollen: Während der Erfassung aller Features muss der Empfänger die ganze Zeit mindestens fünf Satelliten mit einem PDOP kleiner 4 verfolgen. - Seite 76 Falls der ununterbrochene Empfangsblock kürzer als 5 Minuten ist, kann eine SBAS-Position genauer sein. Wenn Sie ein Projekt für Postprocessing aufzeichnen, speichert der Empfänger GPS-Messungen während der gesamten Projektdauer – nicht nur beim Erfassen eines Features. Daher ist es nicht erforderlich, ein Feature länger als 20 Minuten zu erfassen.
-
Seite 77: Anhänge
Anhänge Aktualisieren der MobileMapper-CX- Betriebssystemfirmware Die aktuelle Version der Firmware für das MobileMapper-CX- Betriebssystem (BS) kann unter ftp.magellangps.com (Ordner /Mobile Mapping/MM CX/Firmware/OS/) heruntergeladen werden. 1. Schalten Sie den MobileMapper CX ein und versorgen Sie ihn über das Netzteil mit Strom oder stellen Sie sicher, dass die Batteriekapazität mindestens 25 % beträgt (siehe Start >... -
Seite 78: Aktualisieren Der Mobilemapper-Cx-Gps-Firmware
12.Prüfen Sie, ob die neue BS-Firmware erfolgreich installiert wurde: > Einstellungen > Systemsteuerung 13.Blättern Sie nach unten, bis das Symbol Magellan System Info sichtbar ist. Tippen Sie doppelt auf das Symbol. Prüfen Sie, ob die angezeigte OS-F/W-Version mit der installierten übereinstimmt. - Seite 79 Sie das Gerät neu. Tippen Sie auf Einstellungen > Systemsteuerung und blättern Sie nach unten, bis Magellan System Info zu sehen ist. 14.Tippen Sie doppelt auf Magellan System Info und prüfen Sie, ob die angezeigte GPS-F/W-Version mit der installierten übereinstimmt.
-
Seite 80: Über Almanachdateien
Über Almanachdateien Beim ersten Einsatz des MobileMapper CX ist noch kein aktueller Almanach im Gerät gespeichert. Daher nutzen der interne GPS-Empfänger und Mission Planning zu diesem Zeitpunkt einen Standardalmanach aus dem geschützten Gerätespeicher. Nachdem GPS-Satelliten 12 bis 25 Minuten empfangen wurden, kann der eingebaute GPS-Empfänger eine neue Almanachdatei anlegen. -
Seite 81: Bewerten Der Empfangsqualität Des Mobilemapper Beacon
Bewerten der Empfangsqualität des MobileMapper Beacon Solange die grüne Signalempfangsanzeige des MobileMapper Beacon leuchtet, können Sie sicher sein, dass der MobileMapper CX sofort eine DGPS-Lösung mit den eingehenden Korrekturdatenpaketen des MobileMapper Beacon errechnen kann. Sie können dies mit dem Hilfsprogramm „GPS Status“ überprüfen. -
Seite 82: Bluetooth-Manager: Bedeutung Der Schaltflächen In Der Symbolleiste
In der folgenden Tabelle finden Sie Hinweise, wie sicher der DGPS-Betrieb mit MobileMapper Beacon je nach Signal/ Rausch-Verhältnis ist. DGPS-Datenempfangsqualität Sehr kritisch; ein stabiler DGPS-Modus ist sehr SNR<10 dB unwahrscheinlich Gut, aber kritisch; wenn sich das Signal nur geringfügig 10 <SNR<20 dB verschlechtert, kann MobileMapper CX nicht mehr im DGPS-Modus arbeiten Ausgezeichneter Empfang;... -
Seite 83: Zuweisen Von Anschlüssen Am Mobilemapper Cx
Zuweisen von Anschlüssen am MobileMapper CX Anschluss Zugewiesen zu nummer COM1 RS232 COM2 Interne Verwendung (VSP) COM3 USB für ActiveSync COM4 Serieller Bluetooth-Dienst COM5 Frei COM6 USB-seriell COM7 Frei COM8 Frei COM9 Frei... -
Seite 84: Index
Bluetooth-Manager 21 Ladevorgang 6 Lautsprecher 3 LED-Anzeigen 43 Login 29 CD 10 Lokale Dienste (Bluetooth) 23 COM2 17 Magellan System Info (Magellan- Dateiübertragungsdienst 53 Systeminformationen) 70 DFÜ-Netzwerk 23 Manuelles Einstellen 33 DGPS Configuration 31 Maximaler DOP-Wert 14 MeinGerät 10 Dienst für seriellen Anschluss 53 Mindestabstand (zwischen Bluetooth-Geräten) 21... - Seite 85 Suche Nächstgelegene 38 Objekt-Push-Dienst 53 OSLoader 69 Telefonnummer 25 Telegramme #1 und #3 29 Texteingabe 11 Panel 16 Tippen 12 Passwort 19 Tippen und gedrückt halten 12 PDOP 47 Träger 26 PIN-Code 22 Trennen der GPRS-Verbindung 28 POP3 60 Port 29 Punkt-Umschalt-Taste 12 Übertragen von Dateien 56 Übertragen von Dateien zum Host...
- Seite 86 Magellan follows a policy of continuous product improvement; specifications and descriptions are thus subject to change without notice. Please contact Magellan for the latest product information. ©2007 Magellan Navigation, Inc. All rights reserved. MobileMapper is a trademark of Magellan Navigation, Inc. All other product and brand names are trademarks of their respective holders.
