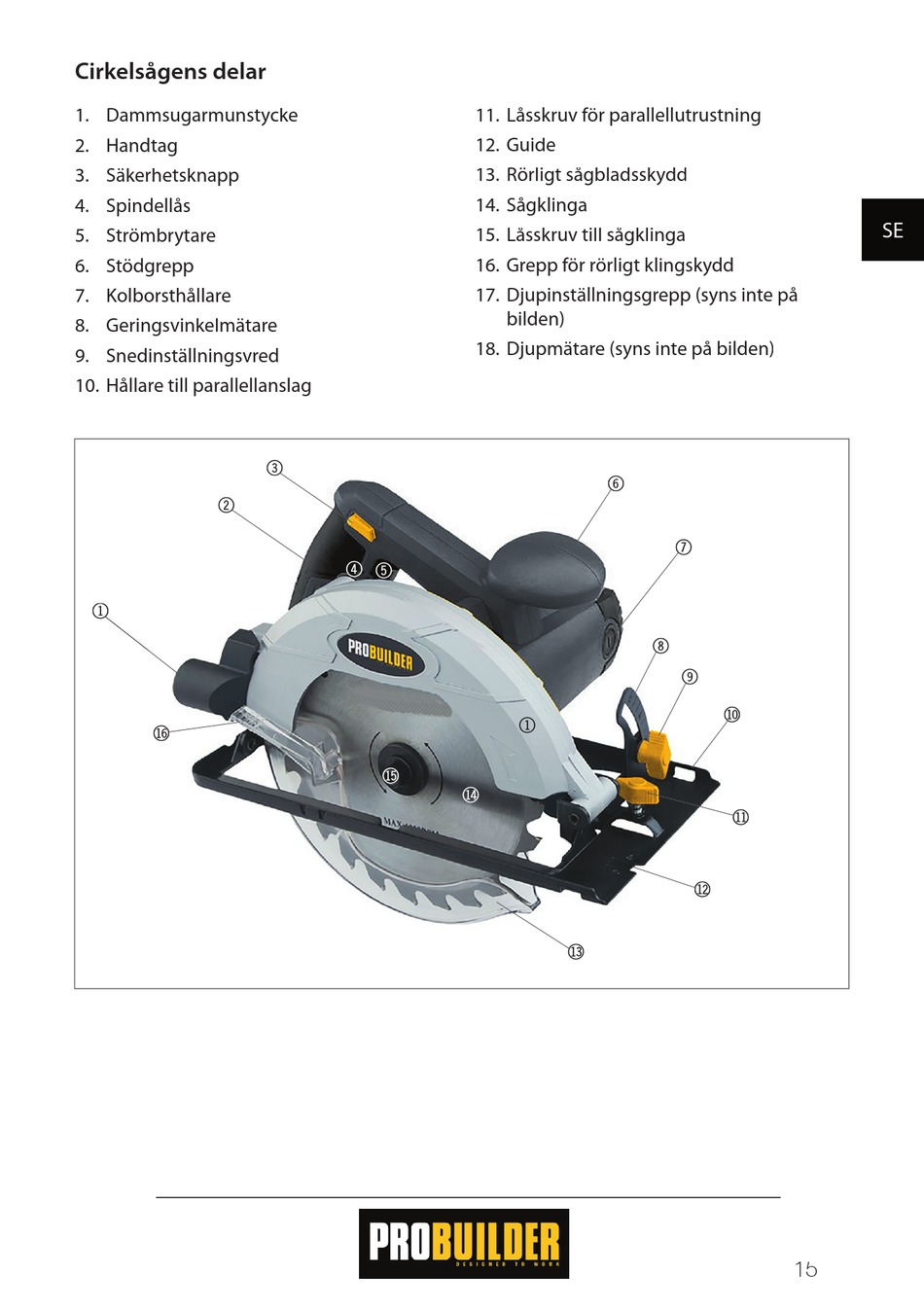

Cirkelsågens delar
1. Dammsugarmunstycke
2. Handtag
3. Säkerhetsknapp
4. Spindellås
5. Strömbrytare
6. Stödgrepp
7. Kolborsthållare
8. Geringsvinkelmätare
9. Snedinställningsvred
10. Hållare till parallellanslag
2 2
1 1
br br
3 3
4
5
bq
11. Låsskruv för parallellutrustning
12. Guide
13. Rörligt sågbladsskydd
14. Sågklinga
15. Låsskruv till sågklinga
16. Grepp för rörligt klingskydd
17. Djupinställningsgrepp (syns inte på
bilden)
18. Djupmätare (syns inte på bilden)
6 6
1
bp
bo bo
7 7
8 8
9 9
bl bl
bm bm
bn bn
