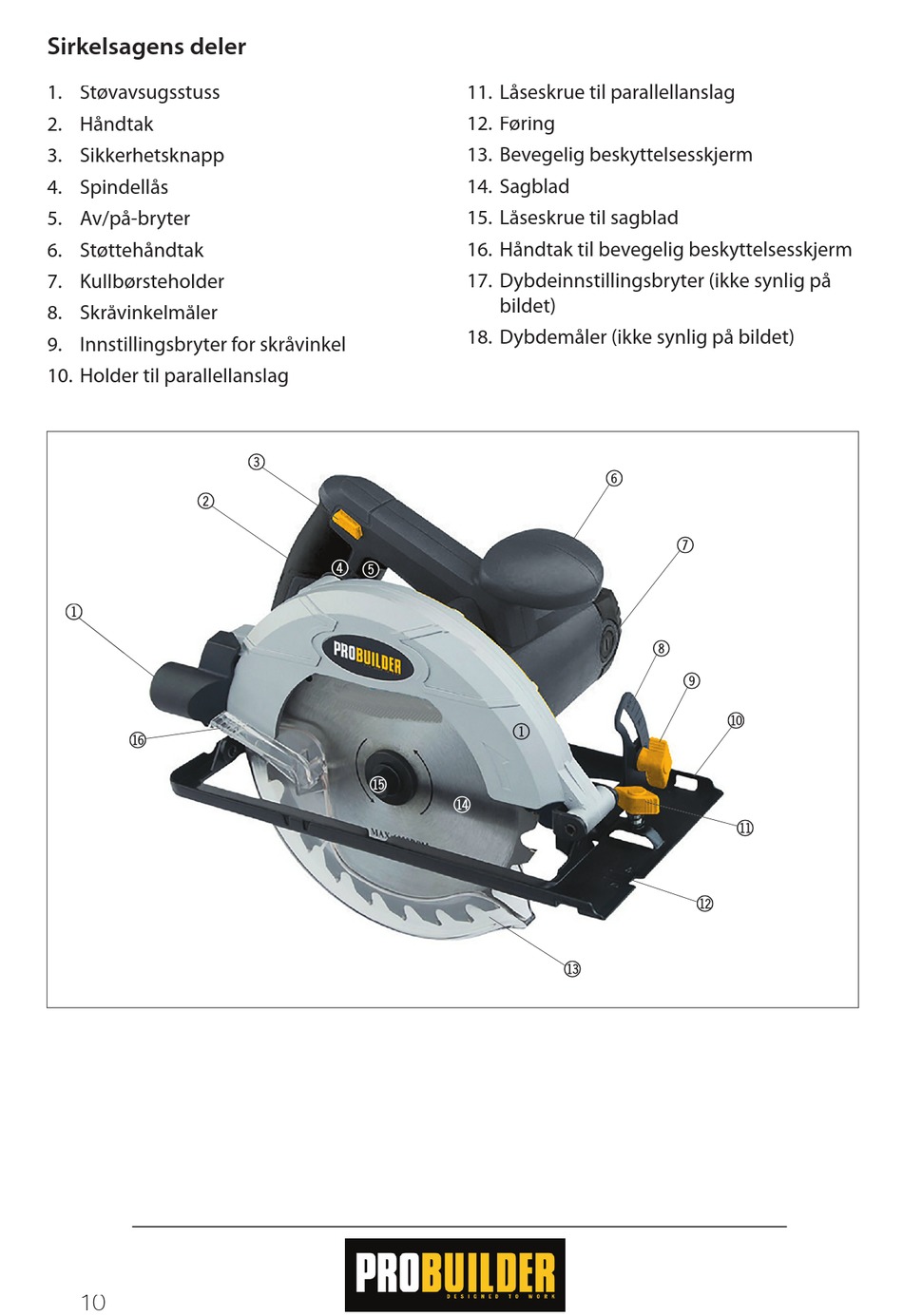

Sirkelsagens deler
1. Støvavsugsstuss
2. Håndtak
3. Sikkerhetsknapp
4. Spindellås
5. Av/på-bryter
6. Støttehåndtak
7. Kullbørsteholder
8. Skråvinkelmåler
9. Innstillingsbryter for skråvinkel
10. Holder til parallellanslag
2 2
1 1
br br
10
3 3
4
5
bq
11. Låseskrue til parallellanslag
12. Føring
13. Bevegelig beskyttelsesskjerm
14. Sagblad
15. Låseskrue til sagblad
16. Håndtak til bevegelig beskyttelsesskjerm
17. Dybdeinnstillingsbryter (ikke synlig på
bildet)
18. Dybdemåler (ikke synlig på bildet)
6 6
1
bp
bo bo
7 7
8 8
9 9
bl bl
bm bm
bn bn
