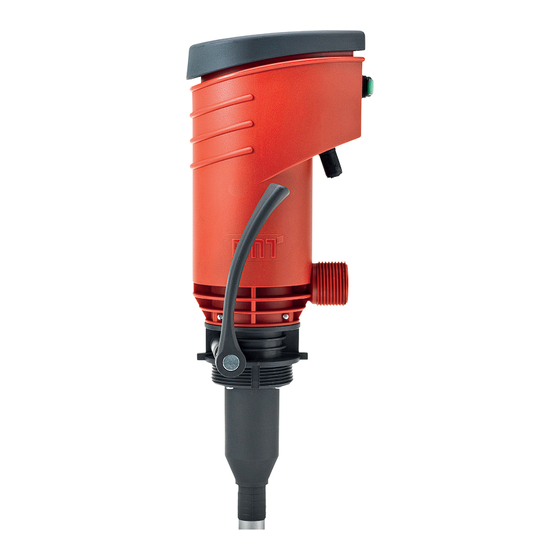

- Seite 1 BETRIEBSANLEITUNG UND SICHERHEITSHINWEISE PREMAxx · Dieselpumpe 230 V • 24 V-DC • 12 V-DC...
- Seite 2 Betriebsanleitung PREMAxx Dieselpumpe FMT Swiss AG Diese Dokumentation ist ausschließlich für den Betreiber und dessen Personal bestimmt. Der Inhalt dieser Dokumentation (Texte, Abbildungen, Zeichnungen, Grafiken, Pläne etc.) darf ohne unsere schriftliche Zustimmung weder vollständig noch teilweise vervielfältigt oder verbreitet werden oder zu Zwecken des Wettbewerbs unbefugt verwertet oder an Dritte ausgehändigt oder zugänglich...
-
Seite 3: Inhaltsverzeichnis
Zugelassenes Personal ________________________________________________________________6 2.2. Hinweise zur Wartung, Reinigung und Reparatur ___________________________________________6 2.3. Bestimmungsgemäße Verwendung _____________________________________________________6 2.4. Gefahren im Umgang mit der PREMAxx Dieselpumpe ______________________________________7 2.5. Gefahren im Umgang mit Diesel und Heizöl _______________________________________________8 Transport und Zwischenlagerung _______________________________________________________8 Aufbau und Funktionsbeschreibung _____________________________________________________8 4.1. -
Seite 4: Einführung
Bei Fragen in Bezug auf das Produkt stehen Ihnen unsere Mitarbeiter gerne zur Verfügung. Ihre FMT Swiss AG 1.2. Verpflichtungen des Personals Alle Personen, die mit Arbeiten an der PREMAxx Dieselpumpe beauftragt sind, sind verpflichtet, vor Arbeitsbeginn: – die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu beachten. -
Seite 5: Gefahrenzeichen
Beispiel: a Kapitel 2 Sicherheitshinweise Das bedeutet: Sehen Sie hierzu Kapitel 2 Sicherheitshinweise Sicherheitshinweise Durch unsachgemäße Handhabung der PREMAxx Dieselpumpe können während der Montage und Inbetriebnahme sowie im täglichen Gebrauch verschiedene Gefahren auftreten. WARNUNG Verletzungsgefahr und Sachschaden durch unsachgemäße Handhabung! Bedienungsanleitung an der Anlage für das Bedienpersonal bereit halten. -
Seite 6: Zugelassenes Personal
Betriebsanleitung PREMAxx Dieselpumpe 2.1. Zugelassenes Personal Nur qualifiziertes und autorisiertes Personal darf Arbeiten an der PREMAxx Dieselpumpe ausführen und diese betreiben. Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung sowie ihrer Kenntnisse über einschlägige Normen die ihnen übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können. -
Seite 7: Gefahren Im Umgang Mit Der Premaxx Dieselpumpe
Verwenden Sie die Pumpe NICHT im EX-Bereich. Kein offenes Feuer oder ■ ■ rauchen. Verwenden Sie die Pumpe ausschließlich zum Pumpen von Dieselkraftstoffen und Heizölen. 2.4. Gefahren im Umgang mit der PREMAxx Dieselpumpe GEFAHR Verletzungsgefahr und Sachschaden durch falsche Montage, elektrischen Strom oder verschmutzte Medien! -
Seite 8: Gefahren Im Umgang Mit Diesel Und Heizöl
Die Temperatur der Förderflüssigkeit muss zwischen –10 °C und + 35 °C liegen. Die Temperaturgrenzen dürfen nicht unter- bzw. überschritten werden. Da Motor und Schalter der PREMAxx Dieselpumpe nicht explosionsgeschützt sind, darf die Pumpe nicht in explosionsgefährdeten Bereichen betrieben werden. -
Seite 9: Technische Daten
2,5 / 5.5 Tab. 5-1: Technische Daten Montage Die PREMAxx Dieselpumpe ist zur Montage im Innen- oder Außenbereich vorgesehen. Die Montage ist in folgender Reihenfolge durchzuführen (siehe hierzu Abb. 6-1): Den Saugschlauch (2) auf das Saugrohr (11) mit Filter (1) schieben. - Seite 10 Die Überwurfmutter (13) des schwarzen Abgabeschlauches auf den Druckstutzen (21) an der Pumpe ■ ■ aufschrauben. Das freie Ende des Abgabeschlauches mit dem Außengewinde (8) in das Gewinde des Zapfventils ■ ■ (6 bzw. 7) einschrauben. Abb. 6-1: Übersicht PREMAxx Diesel mit Zubehör...
-
Seite 11: Betrieb
Überprüfen Sie vor dem Einsatz und nach störungsbedingtem oder planmäßigem Stillstand die Einsatzbereitschaft der Pumpe. Überprüfen Sie die PREMAxx Dieselpumpe und das montierte Zubehör auf Vollständigkeit und Beschä- digung. Tauschen Sie beschädigte Teile umgehend aus und verwenden Sie niemals eine beschädigte Pumpe. -
Seite 12: Instandhaltung
HINWEIS Gefahr von Produktschäden Betreiben Sie die Pumpe nie ohne eine Flüssigkeit zu fördern. Es besteht ■ ■ die Gefahr der Beschädigung Ihrer PREMAxx Dieselpumpe durch den Trockenlauf. Pumpe nur im senkrechten Zustand auf einen Vorratsbehälter montieren ■ ■ und betreiben. -
Seite 13: Fehlersuche
12. Entsorgung Der Betreiber ist für die ordnungsgemäße Entsorgung der Pumpe verantwortlich. Dabei müssen die branchenspezifischen und örtlichen Bestimmungen bei der Entsorgung der verschiedenen Materialien befolgt werden. Die Demontage und die Entsorgung der PREMAxx Dieselpumpe darf nur durch qualifiziertes Personal erfolgen. -
Seite 14: Explosionsdarstellung Der Premaxx Dieselpumpe 230 V
Betriebsanleitung PREMAxx Dieselpumpe 13. Explosionsdarstellung der PREMAxx Dieselpumpe 230 V Abb. 13-1: Explosionsdarstellung der PREMAxx Dieselpumpe 230 V... - Seite 15 Betriebsanleitung PREMAxx Dieselpumpe Pos. Menge Bezeichnung PREMAxx 230 V Wippschalter, grün beleuchtet Kabel H05 RN F2 G 1,0-2 m Pumpenwelle PREMAxx Gehäusedeckel PREMAxx Zwischendeckel Pumpe Wellendichtring DIN 3760 Laufrad für PREMAxx Gehäuse PREMAxx Zwischenstück O-Ring-NBR 70-31x2,2 Verschraubung Gewindebolzen Pleuel für PREMAxx Pumpe...
-
Seite 16: Explosionsdarstellung Der Premaxx Dieselpumpe 24 /12 V
Betriebsanleitung PREMAxx Dieselpumpe 14. Explosionsdarstellung der PREMAxx Dieselpumpe 24/12 V Abb. 14-1: Explosionsdarstellung der PREMAxx Dieselpumpe 24/12 V... - Seite 17 Betriebsanleitung PREMAxx Dieselpumpe Menge Bezeichnung PREMAxx 24 V Bezeichnung PREMAxx 12 V Pos. Wippschalter, grün beleuchtet Wippschalter, grün beleuchtet Pumpenwelle PREMAxx Pumpenwelle PREMAxx Gehäusedeckel PREMAxx Gehäusedeckel PREMAxx Zwischendeckel Pumpe Zwischendeckel Pumpe Wellendichtring DIN 3760 Wellendichtring DIN 3760 Laufrad für PREMAxx Laufrad für PREMAxx...
-
Seite 18: Eg-Konformitätserklärung
Betriebsanleitung PREMAxx Dieselpumpe 15. EG-Konformitätserklärung Hersteller: FMT Swiss AG Fluid Management Technologies Swiss AG Gewerbestraße 6 6330 Cham / Schweiz Erklärt in alleiniger Verantwortung, dass die Maschine: Modell PREMAxx Dieselpumpe 23 730 (230 V) 23 720 (24 V) 23 710 (12 V) - Seite 19 Betriebsanleitung PREMAxx Dieselpumpe...
- Seite 20 FMT Swiss AG Fluid Management Technologies Swiss AG Gewerbestraße 6 6330 Cham / Schweiz Tel. +41 41 712 05 37 Fax +41 41 720 26 21 info@fmtag.com www.fmtag.com...
