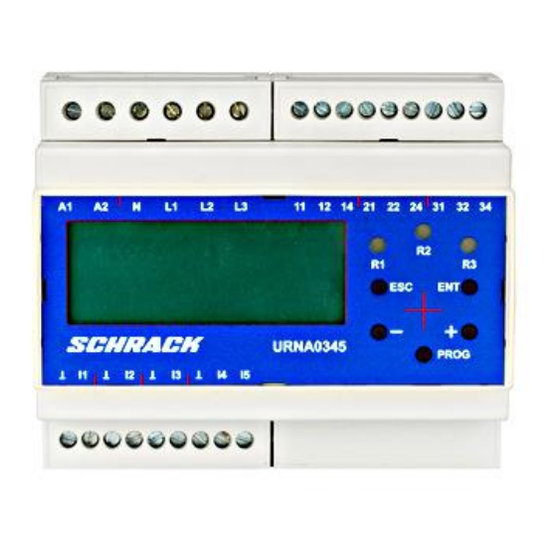

Netz- und Anlagenschutz (NA-Schutz) für Anlagen universal URNA0345-B BENUTZER HANDBUCH für SW: 01.10.01a SCHRACK TECHNIK GMBH Seite 1/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Betrieben wiederverwertet werden können. Entsorgen Sie es entsprechend den nationalen gesetzlichen Bestimmungen. Bestimmungsgemäße Verwendung Der URNA0345-B dient dem Netz- und Anlagenschutz (NA-Schutz) bei einspeisenden Blockheizkraftwerken, Windkraft-, Wasserkraft- und Photovoltaikanlagen. Im Falle eines Stromausfalls oder einer Störung im Netz des Energieversorgungsunternehmens müssen private Kleinkraftwerke sofort vom öffentlichen Netz getrennt werden, um die ungewollte Einspeisung zu verhindern.
Wir empfehlen die Ausgangsrelais bei Gefahr von Kurzschluss mit einer Sicherung 5A flink abzusichern! SCHRACK TECHNIK GMBH Seite 6/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. SCHRACK TECHNIK GMBH Seite 7/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
… Mit gepufferten Trennschützen, um ein FRT (fault ride through) Verhalten zu gewährleisten SCHRACK TECHNIK GMBH Seite 9/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Soweit nicht anders angegeben beträgt die Nennspannung 230V/400V und die Nennfrequenz 50Hz. SCHRACK TECHNIK GMBH Seite 11/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
(n.c.) oder normally open (n.o.) handelt. Am Display erscheint ein Error C (Contact), insofern dies nicht berücksichtigt wurde. URNA0345-B darf für die VDE-AR-N 4105 während Error C die Ausgangsrelais R1/2 nicht einschalten, solange die Rückmeldekontakte nicht korrekt angeschlossen und parametriert sind.
Verantwortung des Betreibers und/oder der Abnahmestelle der Anlage. Possible Range Technisch möglicher Einstellbereich SCHRACK TECHNIK GMBH Seite 22/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Fixed Hysteresis (0.9% U Time OFF Fixed to fastest possible disconnection SCHRACK TECHNIK GMBH Seite 23/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 24
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 24/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Fixed Hysteresis (0.9% U Time OFF Fixed to fastest possible disconnection SCHRACK TECHNIK GMBH Seite 25/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 26
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 26/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
> on has a fixed offset of 0.01 Hz subtracted to the displayed value Only active for: Voltage > 60% U SCHRACK TECHNIK GMBH Seite 27/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 28
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 28/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
> on has a fixed offset of 0.01 Hz subtracted to the displayed value Only active for: Voltage > 60% U SCHRACK TECHNIK GMBH Seite 29/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 30
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 30/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
< on has a fixed offset of 0.025 Hz added to the displayed value SCHRACK TECHNIK GMBH Seite 31/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 32
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 32/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
50.10 50.00 50.10 Time OFF Fixed to fastest possible disconnection SCHRACK TECHNIK GMBH Seite 33/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 34
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 34/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
50.10 50.00 50.10 Time OFF Fixed to fastest possible disconnection SCHRACK TECHNIK GMBH Seite 35/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 36
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 36/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
ULL << on has a fixed offset of 0.5% U added to the displayed value SCHRACK TECHNIK GMBH Seite 37/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 38
If all 4 digits of the Password are 0 (default setting) the Password request is skipped SCHRACK TECHNIK GMBH Seite 38/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 39
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 39/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Fixed Hysteresis (4% U .045 T 59.S1 Time OFF 10000 SCHRACK TECHNIK GMBH Seite 40/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 41
Time OFF 1000 10000 .111 RoCoF Wnd Window length 1000 1000 SCHRACK TECHNIK GMBH Seite 41/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 42
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 42/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Fixed to fastest possible disconnection Comment: Fixed window length 200ms SCHRACK TECHNIK GMBH Seite 43/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 44
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 44/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Fixed to fastest possible disconnection Comment: Fixed window length 200ms SCHRACK TECHNIK GMBH Seite 45/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 46
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 46/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Fixed to fastest possible disconnection Comment: Fixed window length 200ms SCHRACK TECHNIK GMBH Seite 47/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 48
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 48/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
< off has a fixed offset of 0.01 Hz added to the displayed value Only active for: Voltage > 20% U SCHRACK TECHNIK GMBH Seite 49/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 50
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 50/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
RoCoF t Time OFF 1000 Comment: Fixed window length 100ms SCHRACK TECHNIK GMBH Seite 51/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 52
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 52/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
< off has a fixed offset of 0.01 Hz added to the displayed value Only active for: Voltage > 20% U SCHRACK TECHNIK GMBH Seite 53/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 54
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 54/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
RoCoF t Time OFF 1000 Comment: Fixed window length 100ms SCHRACK TECHNIK GMBH Seite 55/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 56
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 56/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
If all 4 digits of the Password are 0 (default setting) the Password request is skipped SCHRACK TECHNIK GMBH Seite 57/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 58
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 58/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Only active for: Connection Modes: 2-wire, 4-wire (LN), 4-wire (LN+LL) SCHRACK TECHNIK GMBH Seite 59/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 60
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 60/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
OFF threshold is shown in .087 and cannot be edited SCHRACK TECHNIK GMBH Seite 61/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 62
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 62/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Only active for: Connection Modes: 3-wire, 4-wire (LN+LL) SCHRACK TECHNIK GMBH Seite 63/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 64
(disabled) .100 T Contact Time OFF Fixed to 500ms SCHRACK TECHNIK GMBH Seite 64/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 65
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 65/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
300000 300000 Only active for: Connection Modes: 3-wire, 4-wire (LN+LL) SCHRACK TECHNIK GMBH Seite 66/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 67
65.00 40.00 65.00 .069 f<2 T Time OFF 300000 300000 SCHRACK TECHNIK GMBH Seite 67/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 68
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 68/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Only active for: Connection Modes: 3-wire, 4-wire (LN+LL) SCHRACK TECHNIK GMBH Seite 69/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 70
Conformity Range Possible Range Default .102 Ton delay Turn on time SCHRACK TECHNIK GMBH Seite 70/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 71
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 71/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
OFF threshold is shown in .087 and cannot be edited SCHRACK TECHNIK GMBH Seite 72/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 73
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 73/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Only active for: Connection Modes: 2-wire, 4-wire (LN), 4-wire (LN+LL) SCHRACK TECHNIK GMBH Seite 74/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 75
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 75/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Fixed Hysteresis (0.05 Hz) .069 T U/F st 2 Time OFF 300000 SCHRACK TECHNIK GMBH Seite 76/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 77
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 77/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Fixed Hysteresis (0.05 Hz) .069 T U/F st 2 Time OFF 300000 SCHRACK TECHNIK GMBH Seite 78/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 79
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 79/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Fixed Hysteresis (0.05 Hz) .069 T U/F st 2 Time OFF 10000 SCHRACK TECHNIK GMBH Seite 80/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 81
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 81/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
RoCoF T Time OFF 1000 Comment: Fixed window length 100ms SCHRACK TECHNIK GMBH Seite 82/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 83
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 83/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
RoCoF T Time OFF 1000 Comment: Fixed window length 100ms SCHRACK TECHNIK GMBH Seite 84/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Seite 85
Index of Configuration set b: Version of Configuration set SCHRACK TECHNIK GMBH Seite 85/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Ebene 2. Es wird zwischen den 2 untenstehenden Fehlerarten unterschieden. SCHRACK TECHNIK GMBH Seite 86/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
… Zeitstempel: Zeitdauer seit Auftritt des Fehlers in Tagen/Stunden/Minuten/Sekunden SCHRACK TECHNIK GMBH Seite 87/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
I1 und ┴ ; I2 und ┴ ; I3 und ┴ ; I4 bzw. I5 und ┴ Kontaktart Potentialfrei Schaltleistung 24V DC / 5mA SCHRACK TECHNIK GMBH Seite 88/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Navigation +/-. Von diesem Schirm gelangt man mittels ENT in Ebene 3. SCHRACK TECHNIK GMBH Seite 91/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Support. Sie erhalten ein nur für Ihr Gerät gültiges Masterpasswort. SCHRACK TECHNIK GMBH Seite 92/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Wird der bereits eingestellte Standard ausgewählt, wird der Standard auf Werkseinstellungen (default) zurückgesetzt. SCHRACK TECHNIK GMBH Seite 93/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
Hinweis: In Niederspannungsnetzen wird die Nennspannung. Un bezeichnet und in Mittelspannungsnetzten Uc. SCHRACK TECHNIK GMBH Seite 97/99 Seybelgasse 13, AT - 1230 Wien, TELEFON +43 1/866 85-0 E-MAIL info@schrack.com, INTERNET www.schrack.at BENUTZER HANDBUCH: a_urna0345-b_de / 06-2020 Änderungen, etwaige Satz- und Druckfehler vorbehalten.
FRT (Unterschiedliche Anforderungen zwischen den Ländern) und den Schutzeinstellungen für Unterspannung (Höhe U</U<< und Time OFF) nicht gegenseitig beeinflussen. Sollte der URNA0345-B Versorgungsseitig (A1/A2) mit dem Hauptnetz verbunden sein (nicht getrennt vom Messkreis versorgt) kann gewährleistet werden, dass folgende FRT-Anforderungen aus der TOR 1.1 und VDE-AR-N 4105:2018 problemlos (auch öfters hintereinander) durchlaufen werden können, ohne dass die...
