LED DMX WiFi Controller Touch RGBW 4 Zonen - Bedienungsanleitung
Artikel Nr.: weiss: LC-007-034
1. Produktbeschreibung

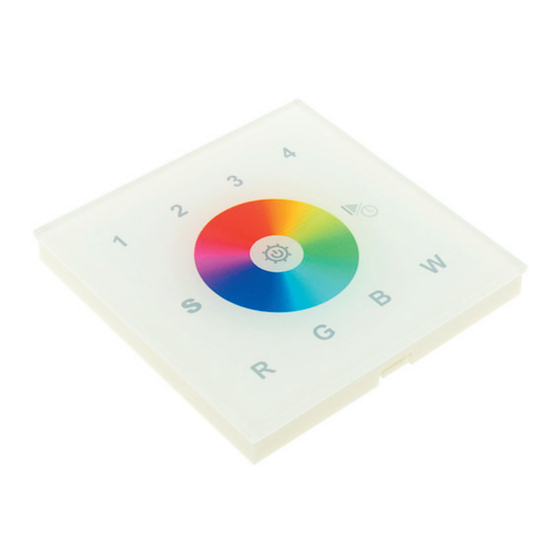

Der Controller ist ein Touch-Panel und sendet DMX Signale aus um sich mit DMX Decoder zu
verbinden. Es hat ein hoch sensibles Glass Touch Panel mit dem sich jede Farbe anpassen lässt.
Dieser Controller eignet sich für jede RGB oder RGBW LED Leuchte und kann via WIFI über
IOS/Android Software gesteuert werden. Montage auf eine handelsübliche 68mm Unterputzdose.
2. Leistungsparameter
Versorgungsspannung
Ausgangssignal
Produktabmessungen (L x B x H in mm)
3. Bedienungsanleitung
Tastenfunktionen
S Taste für abspeichern von Farben
und Farbverläufen
kurz drücken: Ein/Ausschalten des
Lichts. lange drücken: 1,2,3,4 ein/
ausschalten der Zone
R/G/B/W Farbauswahl kurz drücken für Farbauswahl bzw. Weiss. lange drücken dimmt die
einzelen Farbe bzw. Weiss
12-24VDC
DMX512
L 86 x B 86 x H 29,1 mm
Artikel Nr.: schwarz: LC-007-134
Taste 1, 2, 3, 4 für die verschie-
denen Zonen. langes drücken
der Tasten 1, 2, 3, 4 schaltet die
einzelen Zonen ein,- oder aus.
Durch kurzes drücken der Taste
startet der Farbverlauf, durch erneutes
drücken wird dieser angehalten, und
durch erneutes Drücken wird der
nächste Farbverlauf gestartet, usw. (10
vorprogrammierte Farbverläufe sind
vorhanden).
Durch langes drücken kann
die Geschwindigkeit des
Farbverlaufes eingestellt werden.
Durch erneutes drücken wird die
Geschwindigkeit in die entgegen
gesetzte Richtung gestellt.
Werbung
Verwandte Anleitungen für Schrack LC-007-034
Inhaltszusammenfassung für Schrack LC-007-034
- Seite 1 LED DMX WiFi Controller Touch RGBW 4 Zonen - Bedienungsanleitung Artikel Nr.: weiss: LC-007-034 Artikel Nr.: schwarz: LC-007-134 1. Produktbeschreibung Der Controller ist ein Touch-Panel und sendet DMX Signale aus um sich mit DMX Decoder zu verbinden. Es hat ein hoch sensibles Glass Touch Panel mit dem sich jede Farbe anpassen lässt.
- Seite 2 4. Inbetriebnahme Beschreibung der Zonentasten: Jeder Zone sind 4 Adressen zugeordnet. Taste 1 hat die Adressen 1-4 zugeordnet, Taste 2 die Adressen 5-8, Taste 3 die Adressen 9-12, Taste 4 die Adressen 13-16. Insgesamt sind es 16 Adressen. Zonentasten Anzeige Bitte beachten Sie: Nach Verbinden des DMX Decoders müssen Sie die DMX Adressen bei den DMX PWM Dimmern wie folgt zuordnen:...
-
Seite 3: Verbindung Mit Wifi
5. Verbindung mit WiFi 1. Laden Sie die notwendige APP auf Ihr Android/IOS System. Öffnen Sie die WiFi Einstellungen und verbin- den Sie Ihr Android/IOS System mit dem Netzwerk „EASYCOLOR“ oder „Realcolor“. 2. Öffnen Sie das Netzwerk „EASYCOLOR“ und das Menü Einstellungen. -
Seite 4: Installation
7. Installation 8. Anschlussdiagramm LC-007-034 od. 134 Das Touchpanel kann auch mittels IOS/Android Software gesteuert werden. -
Seite 5: Sicherheitswarnung
9. Sicherheitswarnung 1. Dieser Controller darf nicht in stark magnetisierenden und Hochspannungsfeldern installiert werden. 2. Um Beschädigung des Controllers sowie einen Brand durch Kurzschluß zu vermeiden, schliessen Sie das Gerät gemäß Anleitung an. 3. Bitte montieren Sie den Controller immer an einer gut belüfteten Stelle, um Überhitzungen zu vermeiden.
