MASTERFLEX
L/S

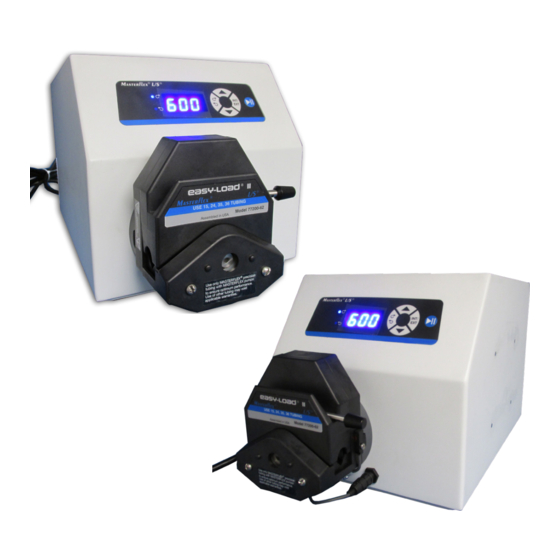

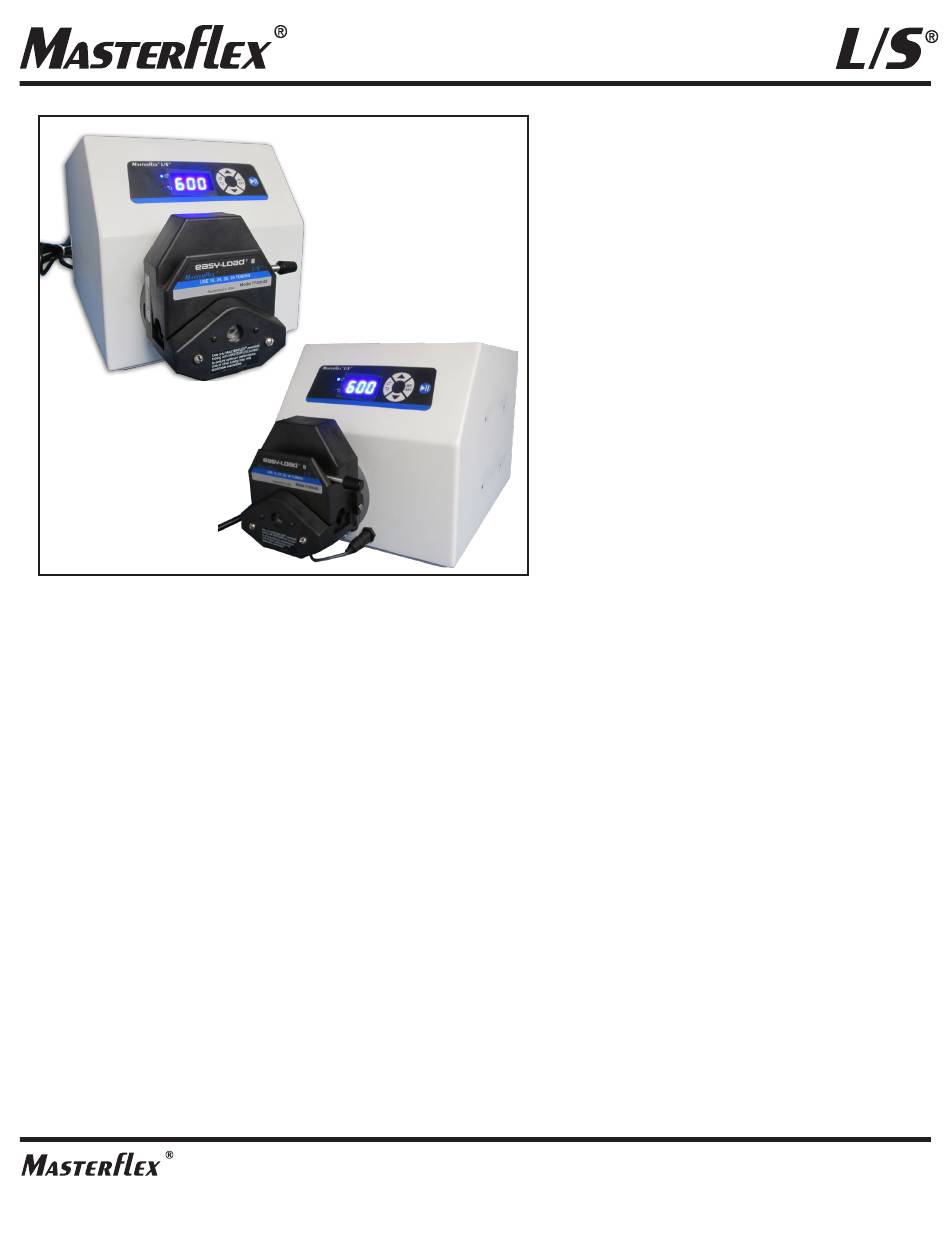

07528-40, gezeigt mit 77200-30
®
®
(US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739
(Outside US & Canada) 1-847-549-7600 • 1-847-381-7050
www.masterflex.com • techinfo@masterflex.com
BEDIENUNGSANLEITUNG:
L/S
®
PRÄZISIONSANTRIEBE
MIT VARIABLER
GESCHWINDIGKEIT
Modellnummern
07528-40
07528-45
07528-50
07528-55
A-1299-7343
Ausgabe 02
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Masterflex 07528-40
Inhaltszusammenfassung für Masterflex 07528-40
- Seite 1 BEDIENUNGSANLEITUNG: ® PRÄZISIONSANTRIEBE MIT VARIABLER GESCHWINDIGKEIT Modellnummern 07528-40 07528-45 07528-50 MASTERFLEX 07528-40, gezeigt mit 77200-30 ® ® 07528-55 A-1299-7343 Ausgabe 02 (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 www.masterflex.com • techinfo@masterflex.com...
-
Seite 2: Pumpe Für Flüssigkeiten
© 2019 Cole-Parmer Instrument Company LLC. Alle Rechte vorbehalten. Masterflex – Reg TM Cole-Parmer Instrument Company. ® Markenzeichen mit dem Symbol in dieser Publikation sind in den USA und in anderen Ländern eingetragen. PUMPE FÜR FLÜSSIGKEITEN Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... - Seite 3 Der Bereich unter der Dichtung an der Rückseite der Vorderplatte oder unter den Schraubenköpfen muss vor dem Eindringen von Fremdstoffen geschützt werden. Ein Nichteinhalten dieser Vorsichtsmaßnahme kann beim Spülen des Antriebs zu Lecks führen. Masterflex Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit...
-
Seite 4: Erklärung Von Symbolen
Genehmigung der FDA (US-amerikanische Arzneimittelbehörde) vorgelegt. Dieses Produkt darf nicht in Gefahrenbereichen im Sinne des ATEX oder NEC (National Electrical Code) eingesetzt werden; einschließlich, aber nicht beschränkt auf die Verwendung mit brennbaren Flüssigkeiten. Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit Masterflex... -
Seite 5: Sicherheit
8. Die L/S-Präzisionsantriebe mit variabler Geschwindigkeit, die mit OHS (Open Head Sensor) ausgestattet sind, erfordern Pumpenköpfe mit OHS. Falls ein Pumpenkopf ohne OHS verwendet wird, muss ein Kurzschlussstecker fest in der OHS-Buchse installiert sein, damit der Antrieb richtig funktioniert. Masterflex Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... -
Seite 7: Inhaltsverzeichnis
TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-1 Masterflex... - Seite 8 Technische Hilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2 viii Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit Masterflex...
- Seite 9 Inspektion der Wellendichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-3 Masterflex...
-
Seite 11: Einführung
Pumpenköpfe für Fördermengen von 0,06 bis 3400 mL/min. Beschreibung Die L/S-Präzisionsantriebe mit variabler Geschwindigkeit mit 600 rpm können mit einem (1) MASTERFLEX Pumpenkopf mit OHS (Open Head Sensor) verwendet werden. Siehe Installation und Setup für Informationen zum Mehrkanalbetrieb. Die L/S-Präzisionsantriebe mit variabler Geschwindigkeit mit 100 rpm können mit einem (1) MASTERFLEX Pumpenkopf mit OHS (Open Head Sensor) verwendet werden. -
Seite 12: Steuerelemente, Anzeigen Und Anschlüsse
G. Netzanschluss nach IEC/Kabel: Zum Anschluss des Kabels an den Antrieb. Siehe Seite 4-1 für andere Kabel. H. OHS (Open Head Sensor) Buchse: Zur Verwendung mit MASTERFLEX Pumpenköpfe, die mit OHS ausgestattet sind. Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... -
Seite 13: Kapitel 2 Montage Und Inbetriebnahme
Pumpenkopfinformationen finden Sie auf dem OHS (Open Head Sensor) Pumpenkopf-Datenblatt innerhalb dieses Flash-Laufwerks oder im Internet. • Vor Reinigung- oder Wartungsarbeiten muss der Antrieb ausgeschaltet werden. GEFAHR: Hochspannung herrscht vor, die zugänglich ist. Äußerste Vorsicht beim Öffnen des Gehäuses. Masterflex Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... -
Seite 14: Anbringen Des Pumpenkopfs
Datenblätter zum Pumpenkopf innerhalb dieses Flash-Laufwerks oder im Internet). Sichergehen, dass alle Walzen sauber und ohne Defekt sind. Anbringen des Pumpenkopfs • Sichergehen, dass das OHS (Open Head Sensor)-Kabel eingesteckt und arretiert ist. Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit Masterflex... -
Seite 15: Betrieb
Einlass- und Auslass-Schläuche in einen Behälter legen und die Pumpe einschalten (ON). Die Pumpe mindestens 5 Minuten lang mit Flüssigkeit vorfüllen. Wenn genaue Durchflusskontrolle wichtig ist, muss die Pumpe mindestens 20 Minuten lang vorgefüllt werden, damit der Durchfluss ausgeglichener ist. Masterflex Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... -
Seite 16: Aktivieren/Deaktivieren Der Tastensperre
Lokale/Entfernte Geschwindigkeitskontrollreferenz 10 (grau) Start/Stop und CW/CCW Referenz 8 (gelb) Start/Stop (+) Kontrolle 4 (grün) CW/CCW 6 (blau) Gehäuse (Erdung) Masse 9 (violett) Hinweis: Die Farben entsprechen denen für das Fernbedienungskabel, MN-77300-32 . Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit Masterflex... -
Seite 17: Externe Eingänge
Wechselstromleitung auf den Antrieb anwendet, um den Motor zu starten und zu stoppen, kann Schaden an den Antriebsteilen erzeugen. Der Antrieb verwendet Steuersignale am Eingang, die den Motor starten und stoppen. Masterflex Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... -
Seite 19: Instandhaltung
Leitungskabel, Israel 50001-69 Leitungskabel, Europa 50001-70 Leitungskabel, England 50001-72 Leitungskabel, Schweiz 50001-74 Leitungskabel, Italien 50001-76 Leitungskabel (230V), Vereinigte Staaten 50001-78 Leitungskabel, China 50001-79 Ersatz-Dichtungs-Kit (NEMA) 07575-01 Ersatz-Zahnrad- und Wellen-Kit (NEMA) 07575-02 Ersatz-Sensor-Kurzschlussstecker 07528-82 Masterflex Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... -
Seite 20: Auswechseln Der Sicherung
3. Sicherung herausnehmen und prüfen; auswechseln, falls defekt. Abbildung 4-1 . Auswechseln der Sicherung Teil Beschreibung I/O-Buchse 18 Stift Rund Netzanschlus nach IEC/Kabel T3 .15A (5 × 20 mm) Sicherung - Keine andere verwenden Stromschalter – alle Einstellungen werden gespeichert Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit Masterflex... -
Seite 21: Auswechseln Des Motor-Getriebes Und Der Bürste
8-32 er Schrauben in die Pumpenmontagelöcher einstecken, um die Frontplatte damit abzuziehen. Die Schraube (B) für Schritt 8 behalten. Die Schrauben NICHT ERSETZEN. A . Frontplatte B . Frontplatten-Schrauben (4) Abbildung 4-3 . Inspektion der Wellendichtung Masterflex Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... -
Seite 22: Reinigen
Antriebs zu Lecks führen. Reinigen GEFAHR: Strom zur Pumpe abschalten, bevor mit den Reinigungsarbeiten begonnen wird. Antriebsgehäuse mit milden Reinigungsmitteln sauber halten. Beim Säubern nicht in Flüssigkeiten eintauchen oder zu viel Flüssigkeit verwenden. Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit Masterflex... -
Seite 23: Störungsbehebung
. Gerät schaltet sich ein, Anzeige zeigt Prüfen, ob das OHS (Open Head Sensor)-Kabel auf dem Bereitschaft, Antrieb läuft nicht, Pumpenkopf in den Antrieb eingesteckt ist . nachdem Start gedrückt wird . Masterflex Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... -
Seite 25: Zubehör
Zubehör Kapitel 6 Zubehör Fußschalter 07595-43 Fernbedienungskabel 77300-32 Masterflex Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... -
Seite 27: Technische Daten
356 × 229 × 241 mm oder pulverbeschichtetem Stahlgehäuse Gewicht: Modelle mit Edelstahlgehäuse 11,8 kg oder pulverbeschichtetem Stahlgehäuse Schutzart Gehäuse: Modelle mit Edelstahlgehäuse IP 66 nach IEC 60529/NEMA 4X – nur Innen oder pulverbeschichtetem Stahlgehäuse Masterflex Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit... - Seite 28 Anforderungen von CAN/CSA-C22 .2 No . 61010-1, zweite Ausgabe, einschließlich der Novelle 1, oder einer späteren Version derselben Norm, welche dieselben Testanforderungen enthält, getestet . (Für CE-Kennzeichen): EN61010-1: (EU Niedrigspannungsrichtlinie) und EN61326: (EU EMV-Richtlinie) Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit Masterflex...
- Seite 29 Garantie, Produktretouren und Kapitel 8 Technische Hilfe Garantie Verwenden Sie für MASTERFLEX Pumpen ausschließlich MASTERFLEX Präzisionsschläuche für optimale Anwendungsergebnisse. Der Einsatz anderer Schläuche kann eine Verweigerung der Garantieleistung nach sich ziehen. Für dieses Produkt übernehmen wir eine Garantie für Material- und Bearbeitungsfehler.
- Seite 30 Der Hersteller garantiert, dass dieses Produkt keine nennenswerten Abweichungen von den veröffentlichten Spezifikationen aufweist. Der Käufer haftet für alle Schäden aufgrund unsachgemäßer Verpackung. Technische Hilfe Wenn Sie Fragen zur Anwendung dieses Produktes haben, fragen Sie den Hersteller oder autorisierten Fachhändler. Bedienungsanleitung zu L/S-Antrieben mit variabler Geschwindigkeit Masterflex...
- Seite 32 ® US & Canada only *EN809 manufactured by: Toll Free 1-800-MASTERFLEX | 1-800-637-3739 Cole-Parmer Instrument Company Outside US & Canada 28W092 Commercial Avenue, Barrington, IL 60010 techinfo@masterflex.com | www.masterflex.com 1-847-549-7600 | 1-847-381-7050...
