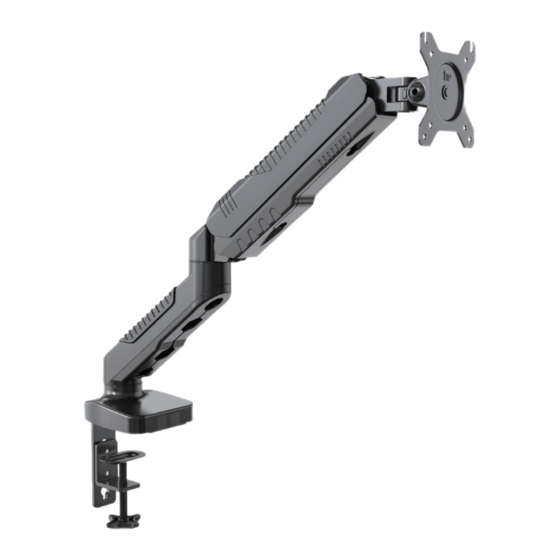

GAME-ROCKER MH-F-10
DUO Collection Import Vertriebsgesellschaft mbH
Kaethe-Kruse-Strasse 5
26160 Bad Zwischenahn
Germany
Originalbetriebsanleitung
Original Instructions
HINWEIS!
Halten Sie unbedingt die
Montageschritte der Anleitung ein!
CAUTION!
Be sure to follow the installation
steps of the instructions!
www.game-rocker.com
Werbung
Inhaltszusammenfassung für GAME Rocker MH-F-10

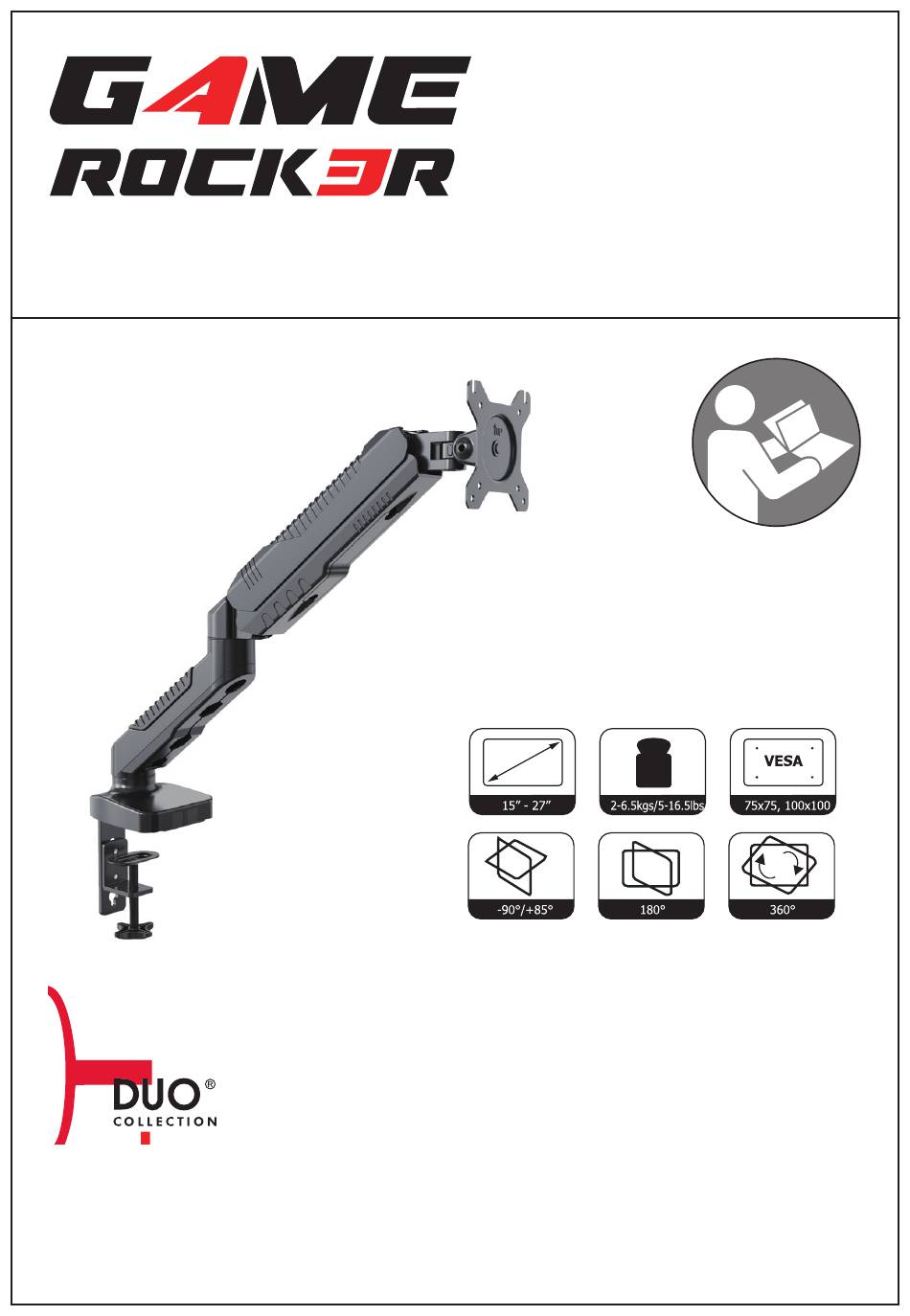

- Seite 1 Originalbetriebsanleitung Original Instructions GAME-ROCKER MH-F-10 HINWEIS! Halten Sie unbedingt die Montageschritte der Anleitung ein! CAUTION! Be sure to follow the installation DUO Collection Import Vertriebsgesellschaft mbH steps of the instructions! Kaethe-Kruse-Strasse 5 26160 Bad Zwischenahn www.game-rocker.com Germany...
- Seite 2 Geräteteile M4 x 12 (x4) M6 x 12 (x3) (x1) M4 x 30 (x4) S=4mm (x1) (x1) 12 x 5,8 x 16 (x4) S=5mm (x1) (x1)
-
Seite 3: Montage
Montage Warnung: Vorsicht bei der plötzlichen Rückfederung des Gasfederarms. Entfernen Sie die Transportsicherungen S=4mm M6 x 12 Die Tischklemme am Aluminiumsockel befestigen. - Seite 4 Montage Tisch-Montage Die Klemmschraube so weit öffnen, bis genügend Platz für die Tischplatte ist. S=4mm Höhe der Klemme über die Positionslöcher einstellen. Die Klemme mit der Klemmschraube anziehen, bis die Halterung sicher am Tisch befestigt ist.
- Seite 5 Montage Versenkte Montage S=4mm Tisch Tisch Beide Schrauben an der Halterung lösen, Halterung durch die Tischöffnung führen und wieder zusammensetzen. Die beiden gelösten Schrauben festziehen.
- Seite 6 Montage Um Sachschäden zu vermeiden, prüfen Sie bitte vorab, ob beiliegendes Befestigungsmaterial für Ihren Monitor geeignet ist. M4 x 12 Flächenbündige Montage: Die beiden oberen Schrauben montieren, aber noch nicht festziehen. Etwas Platz lassen und den Monitor in die Kopfplatte einhängen. nicht enthalten M4 x 12 Flächenbündige Montage: Die beiden...
- Seite 7 Montage ODER M4 x 30 Versenkte Montage: Abstandhalter zwischen Kopfplatte und Monitor einsetzen. Die bei- den oberen Schrauben montieren, aber noch 12 x 5,8 x 16 nicht festziehen. Etwas Platz lassen und den Monitor in die Kopfplatte einhängen. M4 x 30 Versenkte Montage: Abstandhalter zwischen Kopfplatte und Monitor einsetzen.
- Seite 8 Montage HINWEIS: Um die Spannung für leichtere Monitore zu verringern, Spannungswert auf „-“ stellen; um die Spannung für schwerere Monitore zu erhöhen, Spannungs- wert auf „+“ stellen. S=5mm Einen Sechskantschlüssel zur Einstellung der Höhenspan- nung des Gasfederarms verwenden, damit unterschiedlich schwere Monitore in jeder Position ruhig gehalten werden.
- Seite 9 Montage Sechskantschlüssel zur Einstellung des Kipp-Mechanis- mus verwenden. Gegen den Uhrzeigersinn drehen, um den Mechanismus leichtgängiger und im Uhrzeigersinn drehen, um ihn schwergängiger einzustellen. S=5mm S=5mm Kabel in Kabelabdeckungen einführen. Die Kabel an den Armgelenken für die vollständige Einstellung locker hängen- lassen.
- Seite 10 Allgemeines Anleitung lesen und aufbewahren Diese Originalbetriebsanleitung gehört zu diesem Monitorhalter. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Vor der Montage dieses Produkts müssen Sie die Montageanlei- tung vollständig lesen und verstehen. Die Nichtbeachtung kann zu Personen- und Sachschäden oder zum Erlöschen der Werks- garantie führen.
- Seite 11 Sicherheit Bestimmungsgemäßer Gebrauch Der Monitorhalter ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Der Monitorhalter ist kein Kinderspielzeug. Verwenden Sie den Monitorhalter nur wie in dieser Originalbetriebsanlei- tung beschrieben. Jede andere Verwendung gilt als nicht bestimmungs- gemäß...
-
Seite 12: Sicherheitshinweise
dürfen nur Teile verwendet werden, die den ursprünglichen Geräteda- ten entsprechen. Verwenden Sie den Monitorhalter nur in Innenräu- men. Zeichenerklärung Die folgenden Symbole und Signalwörter werden in dieser Original- betriebsanleitung, auf dem Monitorhalter oder auf der Verpackung verwendet. WARNUNG! Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. -
Seite 13: Lieferumfang Prüfen
HINWEIS! Gefahr von Sachschäden! Unsachgemäßer Umgang mit dem Monitorhalter kann zu Beschädigungen des Artikels führen. • Belasten Sie den Monitorhalter nicht mit mehr als max. 6,5 kg. Beachten Sie die Belastbarkeit der Halterung. Eine Überschreitung des Grenzwertes kann zu Funktionsstörungen oder schweren Perso- nen- und Sachschäden führen. - Seite 14 Reinigung HINWEIS! Gefahr von Sachschäden! Unsachgemäßer Umgang mit Reinigungsutensilien kann zu Beschädigungen führen. • Verwenden Sie keine Lösungsmittel oder andere aggressive oder scheuernde Reinigungsmittel. Sie könnten die Oberflä- che beschädigen. • Verwenden Sie zum Reinigen keine kratzenden Schwämme, Bürsten oder Ähnliches. •...
- Seite 15 Parts M4 x 12 (x4) M6 x 12 (x3) (x1) M4 x 30 (x4) S=4mm (x1) (x1) 12 x 5,8 x 16 (x4) S=5mm (x1) (x1)
- Seite 16 Assembly Warning: be careful on the sudden springback of the gas spring arm. Cut the ties off. S=4mm M6 x 12 Attach the desk clamp to the aluminum base.
- Seite 17 Assembly Desk Assembly Loosen clamp screw until enough space is left for the edge of the desk. S=4mm Adjust the desk clamp height using differnet hole position Tighten clamp using clamp screw until mount is securely fastened to desk.
- Seite 18 Assembly Grommet installation S=4mm Desk Desk Loosen the two screws on the base, pass it through the hole in the table, and screw in the two screws that have just loosened.
- Seite 19 Assembly To avoid damage to property, please check in advance whether the enclosed mounting material is suitable for your monitor. M4 x 12 Flush surface installation: Install the upper two screws and don‘t screw them tight. Leave some space and hang the monitor on the head plate.
- Seite 20 Assembly M4 x 30 Recessed surface installation: Put spa- cers between headplate and monitor. 12 x 5,8 x 16 Install the upper two screws and don‘t screw them tight. Leave some space and hang the monitor on the head plate. M4 x 30 Recessed surface installation: Put spa- cers between headplate and monitor.
- Seite 21 Assembly NOTE: If the monitor is automatical- ly sagged after it is installed, adjust the force value to “+”; if the monitor is installed, it will automatically go up, and adjust to “-” to decrease the S=5mm force value. Use a hex wrench to adjust the height tension of the gas spring arm, to keep different weight of monitors still at any position.
- Seite 22 Assembly Use a hex wrench to adjust the damp for tilting. Turn counter-clockwise to reduce damping and clockwise to increase damping. S=5mm S=5mm Insert cables into cable covers. Leave enough slack of cables at arm joints for full adjustment.
- Seite 23 General Please read and keep these instructions for future reference These original instructions belong to this monitor bracket. They contain important information about initial set up and handling. Prior to the installation of this product, the installation instruc- tion must be read and completely understood. Failure to do so may result in personal injury, property damage or voiding of factory warranty.
- Seite 24 Safety Designated use It is intended solely for private use and is not intended for the commercial sector. The monitor bracket is not a toy. Please only use the monitor bracket as described in these original in- structions, Any other use does not count as a designated use, and may lead to material damage or even physical injury.
-
Seite 25: Safety Instructions
Explanation of drawings The following symbols and signal words are used in these original instructions, on the monitor bracket or on the packaging. WARNING! This signal word indicates a danger with a medium level of risk, which could result in death or serious injury if it is not avoided. - Seite 26 NOTE! Risk of damage! Improper use of the monitor bracket may cause damage to it. • Do not overload the monitor bracket beyond 6,5 kg. Pay attention to the weight capacity of the mount. Exceeding the limitation can result in function unworkable or even serious personal injury and property damage.
- Seite 27 Cleaning NOTE! Risk of damage! Improper use of cleaning utensils may result in damage. • Do not use any solvents or other aggressive or abrasive cleaning materials. These could damage the surface. • Do not use any abrasive sponges, brushes or similar for cleaning.
