cam 19018 Montageanweisungen

19018

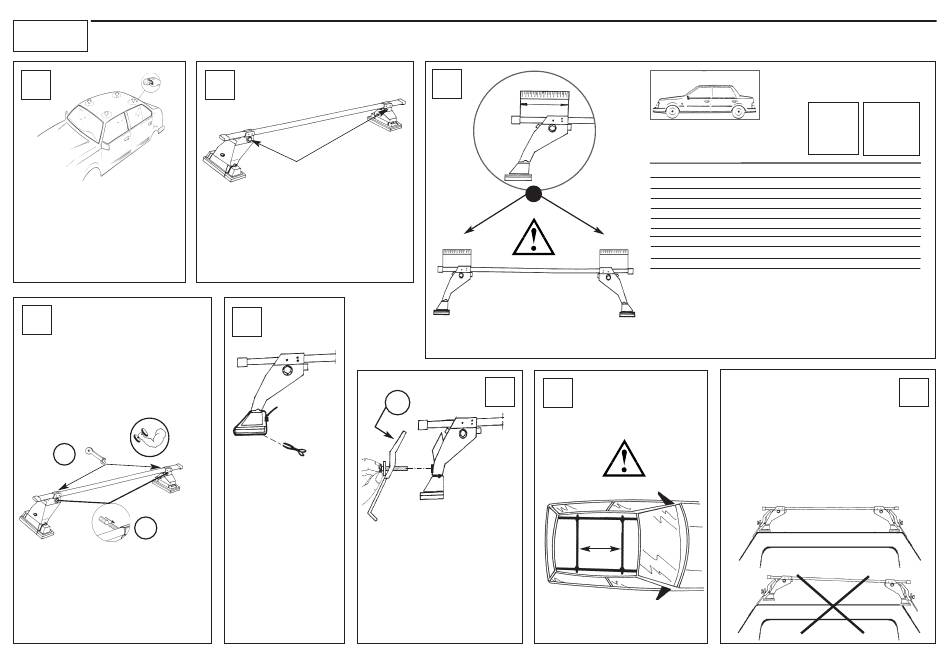

ISTRUZIONI DI MONTAGGIO - FITTING INSTRUCTIONS - INSTRUCCIONES PARA SU MONTAJE - MONTAGEANWEISUNGEN - INSTRUCTIONS DE MONTAGE - MONTAGE INSTRUCTIES.
1 1
1 1
PULIRE IL TETTO
CLEAN THE ROOF
LIMPIAR EL TECHO
DACH REINIGEN
NETTOYER LE TOIT
DAK SCHOONMAKEN
4 4
4 4
A
- AVVITARE (A FONDO)
TO SCREW (DOWN)
APRETAR (A FONDO)
FESTSCHRAUBEN
VISSER (À FOND)
VASTSCHROEVEN
8 Nm
A
B
B
- INSERIRE TAPPO SU VITE
INSERT THE CAP ON THE SCREW
CUBRIR TORNILLO CON SU PLASTICO
STOPFEN AUF DIE SCHRAUBE EINSETZEN
ENFILER LE CAPUCHON SUR LA VIS
BEVESTIG DE DOP OP DE SCHROEF
Conformes aux essais statiques de la norme ISO/PAS 11154 (09 / 2007) - NFR 18-903-1 et DIN 75302 contresignés de la marque "GS"
2 2
2 2
SVITARE
UNSCREW
AFLOJAR
ABSCHRAUBEN
DEVISSER
OPENSCHROEVEN
5 5
5 5
18
TAGLIARE
TO CUT
CORTAR
SCHNEIDEN
COUPER
SNIJDEN
MONTAGGIO GANASCINE
HOW TO ASSEMBLE THE CLAMPS
COMO MONTAR LAS FIJACIONES
ZUSAMMENBAU DER SPANNBACKEN
MONTAGE PATTE
MONTAGE VAN DE KLEMMEN
3 3
3 3
mm.
ZOOM
mm.
mm.
MISURE PRECISE
EXACT DIMENSIONS
MEDIDAS CORRECTAS
GENAUE MASSE
REGLER A LA COTE EXACTE
EXACTE AFMETINGEN
6 6
7 7
6 6
7 7
OPTIMUM
700 mm
X Y
ANTERIORE
FRONT
DELANTERO
VORDERE
MODELLI AUTO / CARS / COCHES
AVANT
WAGEN / VOITURES / AUTO VOORSTE G.
CITROEN XSARA 5P 148 mm
NISSAN ALMERA 5P (->99) 144 mm
NISSAN ALMERA 5P (00->) 157 mm
NISSAN ALMERA TINO (99->) 92 mm
NISSAN PRIMERA (90 -> 96) 128 mm
NISSAN PRIMERA 5P (97 -> 01) 125 mm
RENAULT R 21 128 mm
RENAULT SAFRANE 115 mm
RENAULT CLIO 5P (98 ->05) 166 mm
RENAULTL LAGUNA ( 01->07) 115 mm
CENTRARE IL P. TUTTO SUL TETTO
CENTRE THE UNIVERSAL BAR
CARRIER ON THE ROOF
CENTRAR EL PORTAEQUIPAJES
SOBRE EL TECHO
LASTENTRÅGER AUF DEM DACH
ZENTRIEREN
CENTRER LE PORTE-TOUT SUR LE TOIT
PLAATS DE UNIVERSELE DRAGER
IN HET MIDDEN VAN HET DAK
OK
NO
POSTERIORE
REAR
TRASERO
HINTERE
ARRIERE
ACHTERSTE G.
160 mm
144 mm
162 mm
102 mm
140 mm
138 mm
133 mm
115 mm
166 mm
126 mm
8 8
8 8
