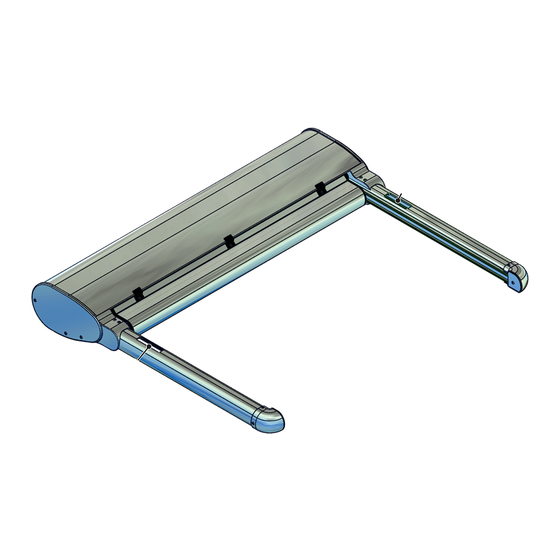

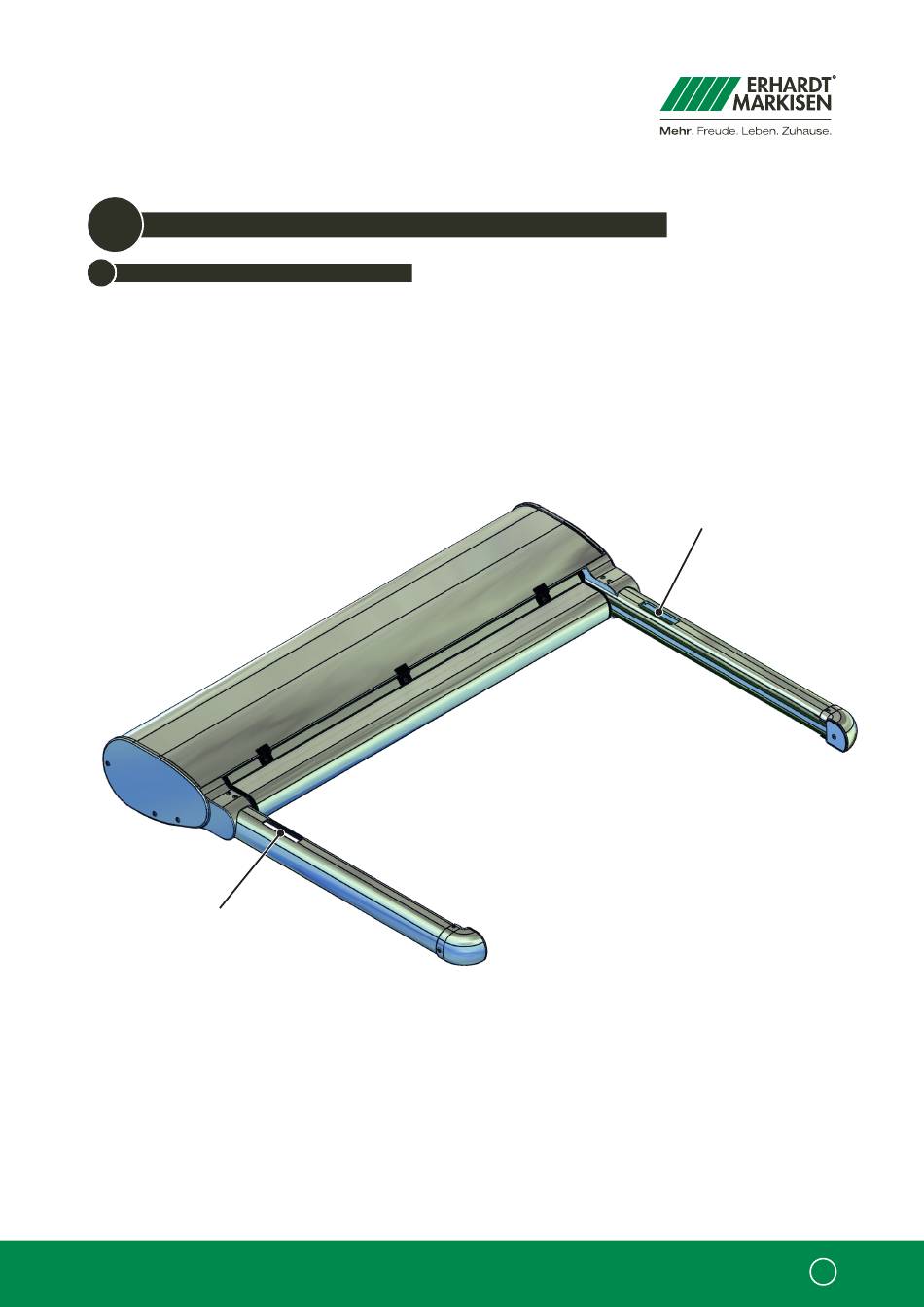

- Seite 1 Technische Info zur Montage des neuen Zughakens bei der HS und PM Ergänzung zur Montageanleitung HS und PM 1. eingefahrene, vormontierte Anlage Montageöffnung „rechts“ Montageöffnung „links“ HS/PM vormontiert, eingefahren...
-
Seite 2: Zughaken An Den Montageöffnungen Einhängen
Technische Info zur Montage des neuen Zughakens bei der HS und PM Zughaken an den Montageöffnungen einhängen 2. Zughaken vormontieren Die Zughaken mit dem Band (ohne diese zu Verdrehen) aus der Führungsschiene herausziehen, und die Zughaken wie unten gezeigt in den Montageöffnungen einhängen. Das Band nicht „plötzlich“... - Seite 3 Technische Info zur Montage des neuen Zughakens bei der HS und PM Anlage ca. 20 cm ausfahren 3. Anlage ca. 20 cm ausfahren Anlage ca. 20 cm ausfahren! Anlage ausfahren, bis die gezeigte Position erreicht ist!
-
Seite 4: Zughaken Durch Die Montageöffnungen Führen
Technische Info zur Montage des neuen Zughakens bei der HS und PM Zughaken durch die Montageöffnungen führen 4. Zughaken in die Montageöffnungen einfädeln Den Zughaken mit dem Band (ohne diese zu Verdrehen) sauber durch die Montageöffnungen führen. Den Zughaken und das Band gut festhalten, da es unter Spannung steht! -
Seite 5: Zughaken "Links" Und "Rechts" Einhängen
Technische Info zur Montage des neuen Zughakens bei der HS und PM Zughaken „links“ und „rechts“ einhängen 5. Zughaken einhängen Nach dem Einhängen des Zughakens das Band nicht „plötzlich“ loslassen, da es unter Spannung steht! Beim Umgang mit dem gespannten Band (und dem daran befindlichen Zughaken) bitte sehr vorsichtig sein - Verletzungsgefahr! Zughaken „links“... -
Seite 6: Abdeckungen In Die Montageöffnungen
Technische Info zur Montage des neuen Zughakens bei der HS und PM Abdeckungen in die Montageöffnungen 6. Abdeckungen in die Montageöffnungen einclipsen Die „Einclipsnase“ zeigt links in Ausfallrichtung..und rechts in Anlagenrichtung! - Seite 7 Technische Info zur Montage des neuen Zughakens bei der HS und PM Abdeckungen montiert 7. Abdeckungen montiert Um die Abdeckungen wieder zu entfernen, bitte ausschließlich an Aussparungen (auf der Seite der Einclipsnase) mit einem Schraubendreher die Abdeckungen anheben! ...und rechts in Anlagenrichtung! Die „Aussparung“...
- Seite 8 Technische Info zur Montage des neuen Zughakens bei der HS und PM Fertig montierte Anlage 8. Anlage fertig montiert Ausgefahrene Anlage mit der neuen, vorne bündigen Fallstange und den montierten Abdeckungen der Montageöffnungen samt den angebrachten Sicherungshaken für das Dachprofil.
