gesis RM-PS B
DEU
Montageanleitung
Spannungsversorgung für
modulare Geräteserie gesis RM B
A. Wichtige Information - bitte aufmerksam lesen
Dieses Beiblatt beschreibt die Montage der Spannungsversorgung für die modulare
Geräteserie
.
gesis RM B
• Dieses Gerät muss auf Grund der Schutzklasse, Schutzart und seiner Haltevor-
richtung in ein
-Gehäuse von Wieland Electric eingebaut werden.
gesis RAN
• Alle elektrischen Installationen und Anschlüsse dürfen nur von ausgebildeten
Elektrofachkräften durchgeführt werden!
• Die erforderlichen Vorschriften (z.B. EN 50090-2-2) werden erfüllt, wenn die
Geräte fachgerecht zu einem Endprodukt weiterverarbeitet werden. Die hier an-
gegebenen Hinweise, die gültigen Normen, Vorschriften und Sicherheitsbestim-
mungen sowie die ESD-Richtlinien sind bei der Weiterverarbeitung zu beachten.
• Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind zu beachten!
• Beim Durchschleifen von Spannungen darf der maximale Strom von 16 A nicht
überschritten werden.
B. Funktionsbeschreibung
Die Spannungsversorgung ist zum Betrieb des Basismoduls und über dieses auch zum
Betrieb der Erweiterungsmodule notwendig. Dabei ist die Spannungsversorgung so
ausgelegt, dass auch im Fall einer Spitzenlast (gleichzeitiges Schalten aller angeschlos-
senen Relais) das Basismodul und die Erweiterungsmodule sicher funktionieren.

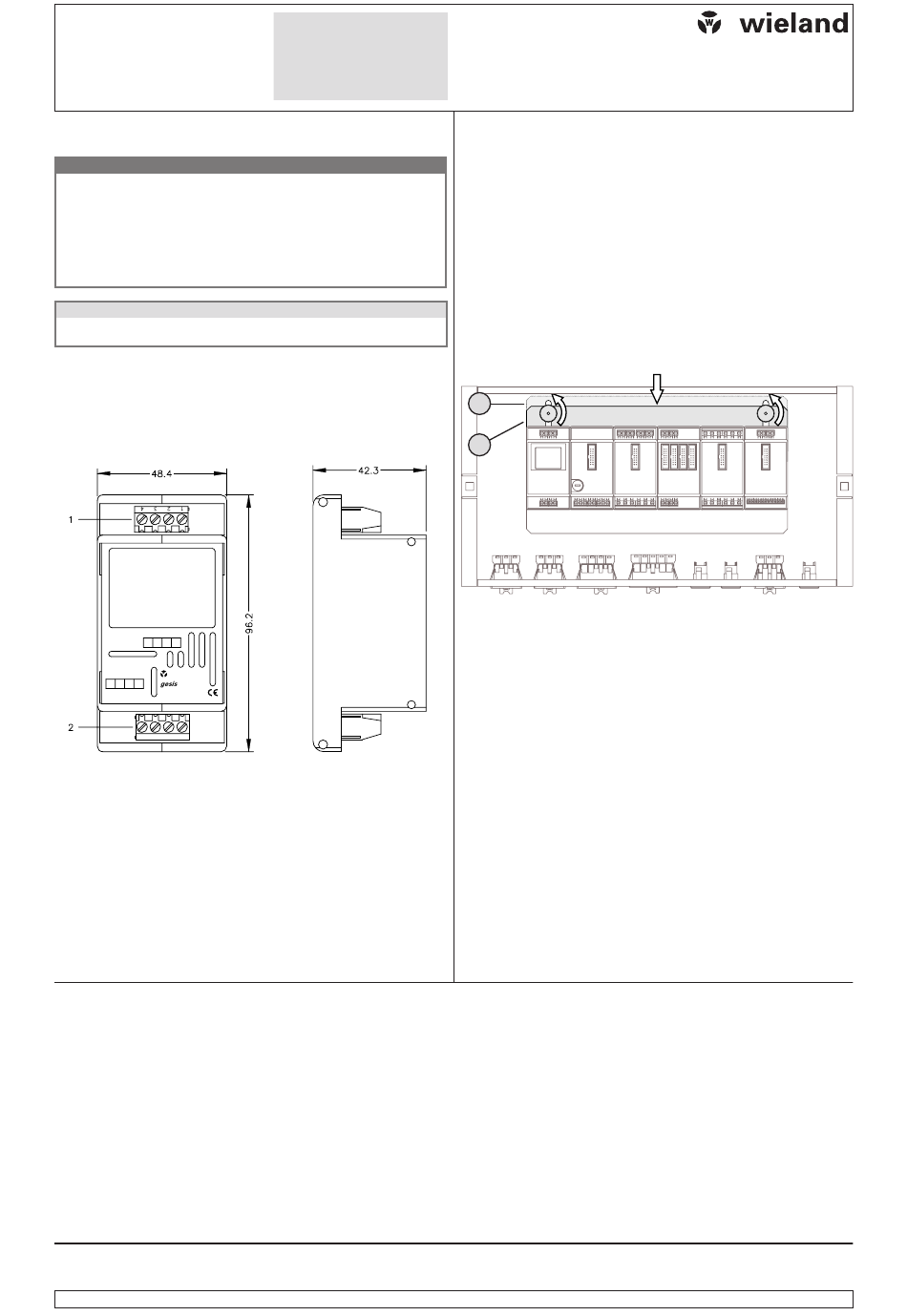

C. Abmessungen und Anschlüsse
(Angaben in mm)
Un 230V
L
L
N
N
50/60Hz
4
3
2
1
Power supply 2W
12.5V DC
wieland
1 2 3 4
RM-PS B
+ +
-
-
83.020.0401.1
1
2
3
4
1 = X1 Klemmleiste für Anschluß der Betriebsspannung
(Details siehe „Klemmenbelegung")
2 = X2 Klemmleiste für Anschluß der Ausgangsspannung
(Details siehe „Klemmenbelegung")
Technische Daten
Betriebsspannung (Anschluß X1)
230 V AC +6% / −10%; 50/60Hz
Ausgang (Anschluß X2)
– Spannung
12,5 V DC SELV
– Nennstrom
160 mA
– Nennleistung
2 W
Anschlußart (X1 und X2)
Schraubklemmen
0,14...4 mm² eindrähtig
0,14...2,5 mm² feindrähtig
Abisolierlänge jeweils 6,5 mm
Schutzklasse
keine
Schutzart
IP 00
Verschmutzungsgrad
2
Überspannungskategorie
III
Einsatzbereich
für feste Installation in Innenräumen und
trockenen Räumen
©2005 Wieland Electric GmbH. Alle Rechte vorbehalten. Die Wieland Electric GmbH
behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Fremdprodukte
werden stets ohne Vermerk auf Patentrechte genannt. Die Existenz solcher Rechte ist
Dokument BA000307 (Montageanleitung
gesis
Hotline:
Tel.: +49 (951) 9324-996
Fax: +49 (951) 9326-996
Email: BIT.TS@wieland-electric.com
Internet: www.gesis.com
ACHTUNG
HINWEISE
—Art.-Nr. 83.020.0401.1)
gesis RM-PS B
Wieland Electric GmbH
Brennerstraße 10-14
96052 Bamberg
Tel.: +49 (951) 9324-0
Fax: +49 (951) 9324-198
Internet: www.wieland-electric.com
Email: info@wieland-electric.com
D. Klemmenbelegung
X1 (Anschluß und Weiterleitung der Betriebsspannung)
Die Klemmen 1 / 2 sowie 3 / 4 sind intern gebrückt
1 = Betriebsspannung 230 V AC N
2 = Betriebsspannung 230 V AC N
3 = Betriebsspannung 230 V AC L
4 = Betriebsspannung 230 V AC L
X2 (Anschluß und Weiterleitung der Ausgangsspannung)
Die Klemmen 1 / 2 sowie 3 / 4 sind intern gebrückt
1 = Ausgangsspannung 12,5V DC SELV +
2 = Ausgangsspannung 12,5V DC SELV +
3 = Ausgangsspannung 12,5V DC SELV −
4 = Ausgangsspannung 12,5V DC SELV −
E. Austausch von Modulen
1. Stellen Sie die Spannungsfreiheit des Moduls her.
2. Entfernen Sie die Flachbandleitung an der Gerätefront.
3. Lösen Sie die Verbindungen an den Klemmleisten .
4. Lockern Sie die Rändelschrauben im gesis RAN-Gehäuse (siehe Abb.)
1
2
5. Schieben Sie den Schieber wie gezeigt zu den Modulen hin
(„1": Schieber geschlossen; „2": Schieber geöffnet)
Hinweis: Hierbei werden alle Module gelöst!
6. Tauschen Sie das betreffende Modul aus
7 . Befestigen Sie die Module wieder, indem Sie umgekehrt wie unter 1 bis 5 beschrie-
ben vorgehen.
F. Fehlerhafte Geräte
Die Geräte dürfen nicht geöffnet werden und sind im Fehlerfall zurück zu senden an:
Wieland Electric GmbH
Abteilung TQM 3
Brennerstraße 10-14
D-96052 Bamberg
Temperaturbereiche
−5°C...+45°C
– Betriebsumgebung
– Lagerung
−25°C...+70°C
rel. Luftfeuchte
5% - 93%
Betauung
nicht zulässig
Gehäusematerial
Kunststoff halogenfrei
Gehäusefarbe
schwarz
Brandverhalten
V2 nach UL (Gehäuse)
Gewicht
ca. 240 g
Abmessungen
siehe Gerätezeichnung
CE Kennzeichnung
gemäß EMV Richtlinie (Wohn- und Zweckbau)
Niederspannungsrichtlinie
daher nicht auszuschließen. Änderungen jeglicher Art an Wieland Electric-Produkten in
Hard- oder Software haben einen Haftungsausschluss von Seiten der Wieland Electric
GmbH zur Folge.
Stand Februar 2006
© 2006 Wieland Electric GmbH
