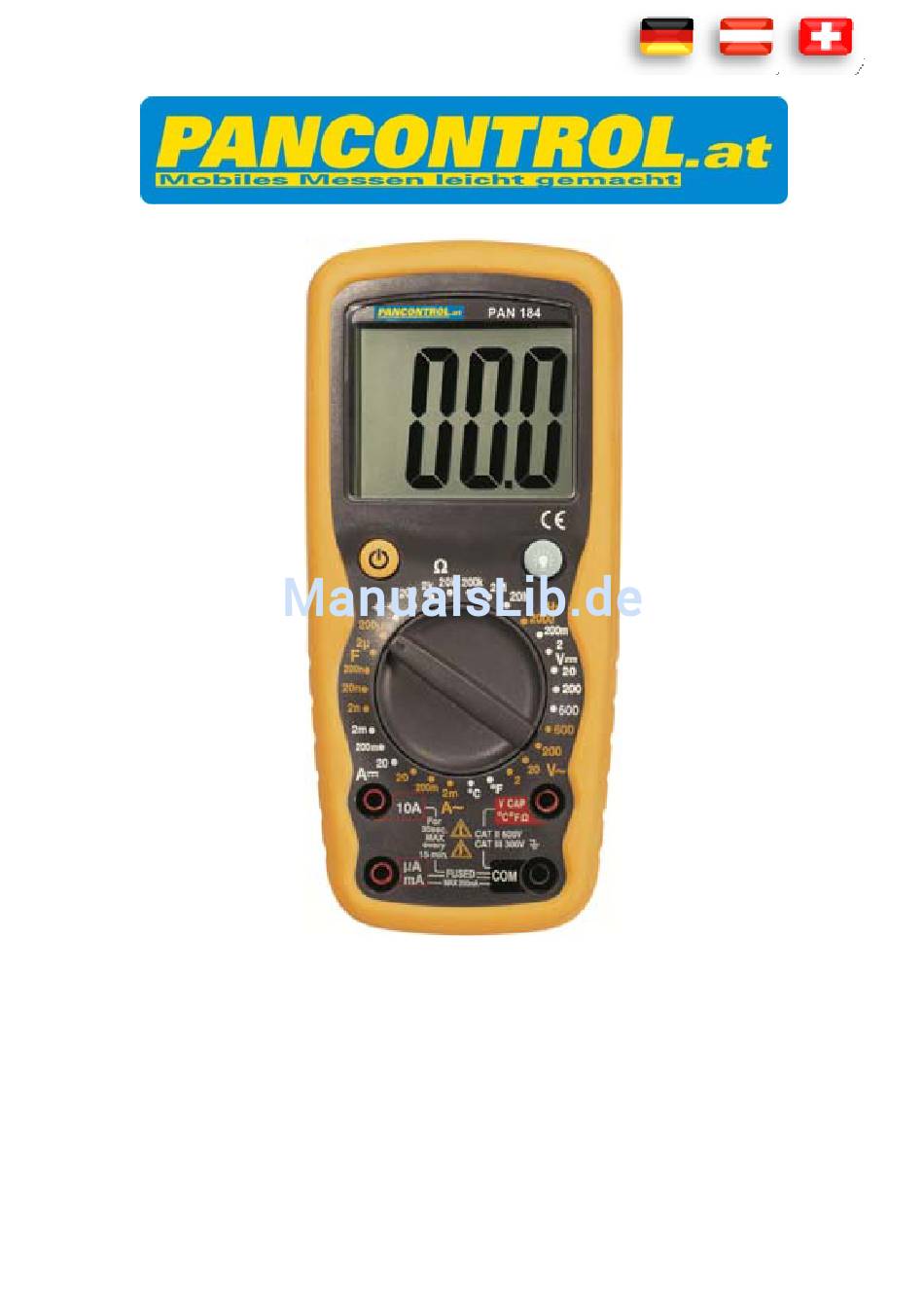

- Seite 1 Bedienungsanleitung PAN 184 DIGITALMULTIMETER ...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung .................... 2 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............. 3 Erläuterungen der Symbole am Gerät ............. 5 Bedienelemente und Anschlussbuchsen .......... 7 Das Display und seine Symbole ............... 8 Technische Daten.................. ... -
Seite 3: Lieferumfang
2. Lieferumfang Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf Transportbeschädigungen und Vollständigkeit. Messgerät Prüfkabel Typ K Temperaturfühler Adapterstecker für Temperaturfühler Gepolsterte Tragtasche Batterie(n) Bedienungsanleitung 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits‐ und Bedienungshinweise in dieser Anleitung. ‐ Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen). ... - Seite 4 Berühren Sie keine freiliegenden Metallrohre, Armaturen usw., die ein Erdpotential besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers durch trockene Kleidung, Gummischuhe, Gummimatten oder andere geprüfte Isoliermaterialien. ‐ Stellen Sie das Gerät so auf, dass das Betätigen von Trenneinrichtungen zum Netz nicht erschwert wird. ...
-
Seite 5: Erläuterungen Der Symbole Am Gerät
offenem Batterie‐ oder Sicherungsfach.. ‐ Verwenden Sie das Gerät nicht in der Nähe starker Magnetfelder (z.B. Schweißtrafo), da diese die Anzeige verfälschen können. ‐ Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in Umgebungen, die starken Temperaturschwankungen ausgesetzt sind. ‐ Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung. ‐ Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie. ‐ Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie‐ und Gewährleistungsansprüche. ... - Seite 6 CAT II Das Gerät ist für Messungen an Stromkreisen, die elektrisch direkt mit dem Niederspannungsnetz verbunden sind, vorgesehen, z.B. Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten. CAT III Das Gerät ist für Messungen in der Gebäudeinstallation vorgesehen. Beispiele sind Messungen an Verteilern, Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für industriellen Einsatz sowie an fest installierten Motoren. CAT IV Das Gerät ist für Messungen an der Quelle der Niederspannungsinstallation vorgesehen. Beispiele sind Zähler und Messungen an primären Überstromschutzeinrichtungen und Rundsteuergeräten. Gleichspannung/‐strom Wechselspannung/‐strom Ω Widerstandsmessung Diodenmessung Kapazitätsmessung Durchgangsprüfung Batterie schwach Erdungssymbol (max. Spannung gegen Erde) DE 6 ...
-
Seite 7: Bedienelemente Und Anschlussbuchsen
5. Bedienelemente und Anschlussbuchsen LCD Anzeige Drehschalter 10A Buchse , CAP, °C°F ‐ Buchse V, Hz, COM ‐ Buchse mA, µA ‐ Buchse Hintergrundbeleuchtung Ein‐/Ausschalter Der Drehschalter und seine Symbole Ein‐/Ausschalter Gleichspannungsmessung / Wechselspannungsmessung Diodenmessung, Akustischer Durchgangsprüfer, Widerstandsmessung F Kapazitätsmessung Hz Frequenz‐ und Tastgradmessung °C °F Temperaturmessung 10A, mA, µA Gleichstrommessung / Wechselstrommessung ... -
Seite 8: Das Display Und Seine Symbole
6. Das Display und seine Symbole Batterie schwach °C/°F Temperatur in Celsius oder Fahrenheit Ohm (Widerstand) A Ampere (Strom) V Volt (Spannung) ̶ Polarität OL Messwert zu groß für den gewählten Bereich 7. Technische Daten Anzeige 3 ½ Stellen (bis 1999) Bereichswahl, Wechselspannungsmessung, Wechselstrommessung, Hintergrundbeleuchtung Überlastanzeige OL Polarität automatisch (Minuszeichen für negative Polarität) Messrate 2x / s Überlastschutz 600 V Eingangsimpedanz > 7,8 MΩ Durchgangsprüfung Signalton bei weniger als 50 Diodenmessung Spannung des offenen Schaltkreises < 2,8 V ... - Seite 9 Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert 200 mV 0,1 mV 2 V 1 mV (0,5% + 2 Digits) Gleichspannung 20 V 10 mV (V =) 200 V 100 mV (0,8% + 2 Digits) 600 V 1 V 200 mV 0,1 mV 2 V 1 mV (1,0% + 3 Digits) 50/60Hz Wechselspannung 20 V 10 mV (V ) RMS 200 V 100 mV (1,2% + 5 Digits) 50/60Hz 600 V 1 V (1,0% + 3 Digits) 2 mA 1 A Gleichstrom ...
-
Seite 10: Bedienung
Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert (4,0% + 70 Digits) 2 nF 1 pF 20 nF 10 pF (4,0% + 3 Digits) Kapazität (F) 200 nF 0,1 nF 2 µF 1 nF (4,0% + 15 Digits) 200 µF 0,1 µF ‐20°C bis 1°C (3,0% + 5 Digits) +760°C Temperatur (°C/°F) ‐4°F bis 1°F (3,0% + 9 Digits) 1400°F (10,0% + 5 Digits) Diodentest 2,8 V 1 mV 8. Bedienung Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen.. Wird während der Messung am Display "OL" oder "1" angezeigt, so überschreitet der Messwert den eingestellten Messbereich. Schalten Sie, ... -
Seite 11: Gleichspannungsmessung
Gleichspannungsmessung Achtung: Messen Sie keine Spannungen, während auf dem Schaltkreis ein Motor ein‐ oder ausgeschaltet wird. Das kann zu großen Spannungsspitzen und damit zur Beschädigung des Messgeräts führen.. Stellen Sie den Drehschalter auf die V= Position Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM‐Buchse und den Bananenstecker des roten Prüfkabels an der V‐, A‐, Ω‐Buchse an. Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit der roten Prüfspitze die positive Seite des Schaltkreises. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei umgekehrter Polarität wird am Display ein Minuszeichen (‐) vor dem Wert angezeigt. Wechselspannungsmessung Achtung: Stromschlaggefahr. Die Prüfspitzen sind möglicherweise nicht lang genug, um die spannungsführenden Teile innerhalb einiger 230V Steckdosen ... - Seite 12 Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit der roten Prüfspitze die positive Seite des Schaltkreises. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei umgekehrter Polarität wird am Display ein Minuszeichen (‐) vor dem Wert angezeigt. Gleichstrommessung / Wechselstrommessung Achtung: Nehmen Sie keine Gleichstrommessungen im 10 A Bereich für mehr als 30 Sekunden vor. Durchgehende Benutzung von mehr als 30 Sekunden kann zur Beschädigung des Messgeräts und/oder der Prüfkabel führen. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM‐Buchse und den Bananenstecker des roten Prüfkabels an der V‐, A‐, Ω‐Buchse an. Für Strommessungen bis zu 200 mA stellen Sie den Drehschalter auf die mA‐Position und schließen den Bananenstecker des roten Prüfkabels an der mA‐Buchse an. Für Strommessungen bis zu 10 A stellen Sie den Drehschalter auf die 10A‐Position und schließen den Bananenstecker des roten Prüfkabels an der 10A‐Buchse an. Schalten Sie den Strom für den zu testenden Schaltkreis ab und öffnen Sie den Schaltkreis an dem Punkt, an welchem Sie die Stromstärke messen wollen. Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit der roten Prüfspitze die positive Seite des Schaltkreises. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei umgekehrter Polarität wird am Display ein Minuszeichen (‐) vor dem Wert ...
-
Seite 13: Widerstandsmessung
Widerstandsmessung Achtung: Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden Geräts aus und entladen Sie alle Kondensatoren, bevor Sie Widerstandsmessungen durchführen. 1. Stellen Sie den Drehschalter auf die ‐ Position 2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM‐Buchse und den Bananenstecker des roten Prüfkabels an der V‐, A‐, Ω‐Buchse an. 3. Berühren Sie mit den Prüfspitzen den Schaltkreis oder das zu testende Teil. ... -
Seite 14: Diodenmessung
Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM‐Buchse und den Bananenstecker des roten Prüfkabels an der V‐, A‐, Ω‐Buchse an. Berühren Sie mit den Prüfspitzen den Schaltkreis oder das zu testende Teil. Am besten trennen Sie die Spannungsversorgung des zu testenden Teils ab, damit der Rest des Schaltkreises keine Störungen bei der Widerstandsmessung verursacht. Bei einem Widerstand von weniger als ca. 35 Ω hören Sie einen Signalton. Bei offenem Schaltkreis wird am Display "OL" oder "1" angezeigt. Diodenmessung Stellen Sie den Drehschalter auf die ‐ Position Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM‐Buchse und den Bananenstecker des roten Prüfkabels an der V‐, A‐, Ω‐Buchse an. Berühren Sie mit den Prüfspitzen die zu testende Diode. Die Durchlassspannung zeigt 400 bis 700 mV an. Die Sperrspannung zeigt „OL” oder "1" an. Defekte Dioden zeigen in beiden Richtungen einen Wert um 0 mV oder „OL” bzw. "1" an. Frequenzmessung Stellen Sie den Drehschalter auf die 2000 Hz ‐ Position Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM‐Buchse und den Bananenstecker des roten Prüfkabels an der V‐, A‐, Ω‐Buchse an. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei umgekehrter Polarität wird am Display ein Minuszeichen (‐) vor dem Wert angezeigt. DE 14 ... -
Seite 15: Temperaturmessung
Temperaturmessung Stellen Sie den Drehschalter auf die °C/°F ‐ Position Stecken Sie den Zwischenstecker des Temperaturfühlers mit dem ⊝ ‐ Symbol in die COM Buchse und dem ⊕ ‐ Symbol in die °C°F Buchse. Drücken Sie die MODE Taste bis auf dem Display die Einheit "°F" oder "°C" angezeigt wird. Berühren Sie das Messobjekt mit dem Temperaturfühler, warten Sie, bis sich der Wert am Display eingependelt hat und lesen Sie den Messwert ab. Kapazitätsmessung Achtung: Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden Geräts aus und entladen Sie alle Kondensatoren, bevor Sie Widerstandsmessungen durchführen. Stellen Sie den Drehschalter auf die F ‐ Position Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM‐Buchse und den Bananenstecker des roten Prüfkabels an der CAP ‐Buchse an. Für Kondensatoren mit ausgewiesener Polarität legen Sie die rote Prüfspitze an die Anode und die schwarze Prüfspitze an die Kathode des Bauteils und lesen Sie den Messwert am Display ab. Wenn die Anzeige während der Messung nicht einsehbar ist, kann der Messwert mit der HOLD ‐Taste festgehalten werden. 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. ... -
Seite 16: Austauschen Der Batterien
Hinweis: Bei Fehlfunktionen des Messgeräts prüfen Sie: ‐ Funktion und Polarität der Batterie ‐ Funktion der Sicherungen (falls vorhanden) ‐ Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem Zustand sind. (Überprüfung mittels Durchgangsprüfung) Austauschen der Batterie(n) Sobald das Batteriesymbol oder BATT am Display erscheint, ersetzen Sie die Batterie. Achtung: Vor dem Öffnen des Geräts entfernen Sie die Prüfkabel von allen Spannungsquellen und schalten Sie das Gerät aus! Entfernen Sie die Gummischutzhülle und öffnen Sie die Schrauben des Batteriefachs bzw. Sicherungsfaches mit einem passenden Schraubendreher. Setzen Sie die Batterie in die Halterung ein und beachten Sie die richtige Polarität. Setzen Sie den Batteriefachdeckel zurück und schrauben Sie ihn an. Entsorgen Sie leere Batterien umweltgerecht. Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie. Austauschen der Sicherung(en) Achtung: Zur Vermeidung von Stromschlägen ziehen Sie vor dem Öffnen des Gehäuses bitte die Prüfkabel ab. Vor dem Öffnen des Geräts entfernen Sie die Prüfkabel von allen Spannungsquellen und schalten Sie das Gerät aus! Entfernen Sie die Gummischutzhülle und öffnen Sie die Schrauben des Batteriefachs bzw. Sicherungsfaches mit einem passenden Schraubendreher. DE 16 ... -
Seite 17: Reinigung
Ziehen Sie die defekte Sicherung vorsichtig aus der Halterung. Setzen Sie eine neue Sicherung ein und prüfen Sie den richtigen Sitz. Setzen Sie den Deckel des Messgerätes wieder zurück und schrauben Sie ihn fest. Reinigung Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt! Keine aggresiven Reinigungs‐ oder Lösungsmittel verwenden! 10. Gewährleistung und Ersatzteile Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Reparaturen an diesem Gerät dürfen nur durch entsprechend geschultes Fachpersonal durchgeführt werden. Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren ...
