Inhaltszusammenfassung für PANCONTROL.at PAN 111

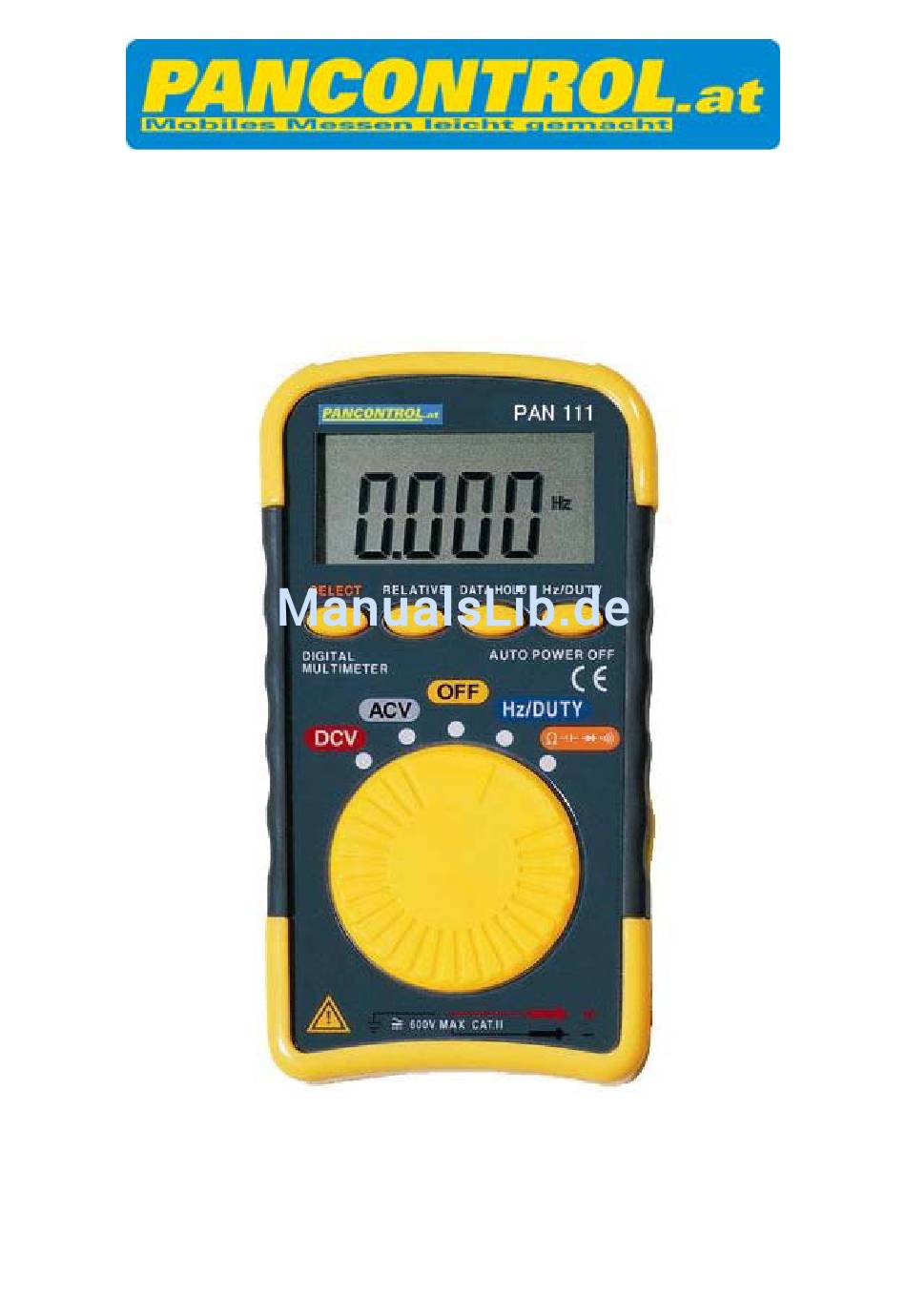

- Seite 1 BEDIENUNGSANLEITUNG Taschenmultimeter PAN 111...
-
Seite 2: Sicherheitshinweise
⑴ SICHERHEITSHINWEISE： Vor dem Gebrauch lesen Sie bitte die folgenden Sicherheitshinweise. Diese Bedienungsanleitung erklärt, wie man das Digital-Multimeter sicher verwendet. Vor Gebrauch bitte diese Anleitung gründlich durchlesen. Danach bewahren Sie sie zusammen mit dem Produkt auf, um bei Bedarf nachzuschlagen. Die Anweisungen unter der Überschrift“... -
Seite 3: Anwendungen Und Eigenschaften
Eingangswert übersteigt. Niemals das Gerät für Messungen der Leitung verwenden, wenn mit hohen Induktionen (z.B. Motoren) oder Überspannung gerechnet werden muss, die die maximal zulässige Spannung überschreiten. Niemals das Gerät verwenden, wenn die Prüfkabel oder das Gerät beschädigt oder gebrochen sind. Nie das Gerät ohne Gehäuse verwenden. -
Seite 4: ( 4 ) Beschreibung Der Funktionen
(3) Bedienelemente ① Anzeige ② Relativschalter ③ Auswahlschalter ④ Data Hold Schalter ⑤ Hz/DUTY Schalter ⑥ Power und Funktionsschalter ⑦ Kunststoffschutzhülle ⑧ Prüfkabel ( 4 ) BESCHREIBUNG DER FUNKTIONEN ACHTUNG! Drehen Sie den Funktionsschalter nicht, solange ein Signal am Messeingang anliegt. - Seite 5 <Bei Verwendung der Funktion> - zum Beenden bitte nochmals den Schalter drücken. Die Kapazitätsmessung beherrscht nur den Auto-Bereichs Modus. Nach Abbruch des Relativ-Modus ist es möglich, Messungen mit autom. Messbereichsumschaltung durchzuführen 5 ) Hz/ DUTY (Frequenz/ Tastverhältnis) Schalter zum Umschalten der Funktionen Hz/ DUTY in der Reihenfolge DUTY Hz .
- Seite 6 5-2 Spannungsmessung ACHTUNG! Niemals ein Eingangssignal anlegen, das den max. Eingangswert übersteigt. Stellen Sie sicher dass das Eingangssignal entfernt wird, bevor Sie die Funktion wechseln. Bei Messungen immer die Finger hinterm Fingerschutz der Prüfkabel halten. 5-2-1 Spannungsmessung ( DCV, ACV) Maximaler Eingangswert DC/AC 500V Anwendungen: Misst Batterie- und Gleichspannung.
- Seite 7 1)Anwendung: Frequenz-Messung und Aufgabe eines Stromkreises. 2)Messvorgang: ① Funktionsschalter auf “Hz/DUTY” Funktion stellen (Im Display wird Hz angezeigt). Um das Tastverhältnis zu messen, drücken Sie den Hz/DUTY Schalter einmal und wählen diese Funktion. (Im Display wird % angezeigt.) ② Prüfkabel an den zu messenden Stromkreis anlegen.
- Seite 8 5-4 Diodentest ( ACHTUNG! Niemals Spannung an die Prüfkabel anlegen 1) Anwendung : Qualität von Dioden testen 2) Messablauf ① Drehe den Funktionsschalter auf / Funktion wähle eine Funktion mit SELECT ② Lege die schwarze Prüfstrippe auf die Kathode der Diode und die rote Prüfstrippe auf die Anode.
- Seite 9 ● Der Summer summt, wenn der Widerstand in der zu messenden Schaltung weniger als 10 ~ 60 beträgt. ● Die Durchgangsprüfspannung beträgt 0.4V an den Buchsen . 5-6 Kapazitätsmessung ( ACHTUNG! Niemals Spannung an den Messstrippen anlegen 1 ) Anwendung: Messung der Kapazität an Kondensatoren. 2 ) Messprozedur ①...
-
Seite 10: ( 7 ) Technische Daten
Wenn Ihr Instrument bei einer dieser Fragen durchfällt, verwenden Sie es nicht, sonder lassen Sie es reparieren oder ersetzen Sie es durch ein neues. ● Vergewissern Sie sich, dass die Prüfkabel nicht durchtrennt sind. 6-2 Kalibrierung Der Händler kann Ihnen bei der Kalibrierung und Überprüfung behilflich sein. Für weitere Informationen wenden Sie sich an Ihren Händler. - Seite 11 7-1 Allgemeine Daten Messverfahren :△∑ Anzeige : 4000 max. Bereichswahl : automatisch Überlaufanzeige : “O.L” Polarität : automatisch (nur “-” wird angezeigt) Batterieanzeige : Anzeige im Display bei schwacher Batterie. Messrate : 3x/ sec. Genauigkeitsangabe für Temperatur/ Luftfeuchtigkeit: 23 ± 5℃ 80% rel. Luftfeuchtigkeit. Keine Taubildung. Betriebstemperatur / Luftfeuchtigkeit: 0 ~ 40℃...
- Seite 12 40.00K Widerstand ab 400.0K ±(5,0%+5dgt) 4.000 M ±(10%+5dgt) 40.00 M ±(5%+25dgt) ※ Genauigkeitsangabe nach Nullstellung 4.000nF der Anzeige durch die Rel.- Taste 40.00nF ±(5%+10dgt) 400.0nF 4.000uF 40.00uF ±(10%+15dgt) 200.0uF ※ Angabe für Sinussignal 9.999Hz 9.999Hz~9.999KHz: 10Vrms Min. 99.99Hz ±(2,0%+5dgt) 99.99KHz: 40Vrms Min. 999.9Hz 9.999KHz 99.99KHz...
