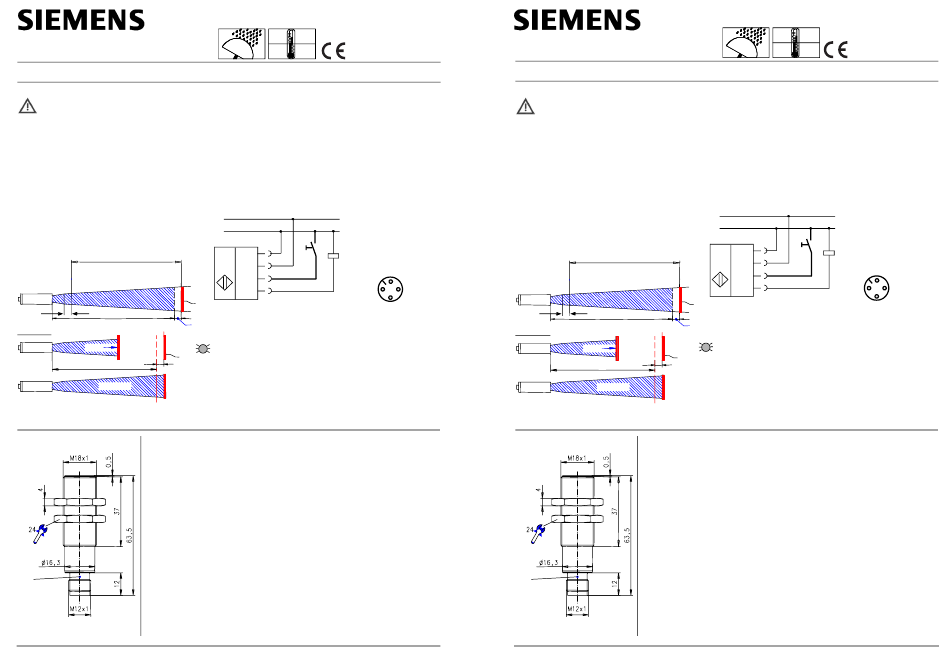

Sonar – BERO Kompaktreihe M18S
Betriebsanleitung
Reflexionsschranke 400 kHz
Aufgrund physikalischer Gegebenheiten dürfen Sonar-BERO NICHT für Personenschutz oder NOT-AUS Funktionen
verwendet werden!
Anwendungsbereich:
Dieser Sonar – BERO erkennt Objekte berührungslos in Entfernungen bis 200 mm. Der BERO arbeitet nur in Luft und er kann
Objekte mit verschiedenen Formen, Farben, Oberflächen und Materialien erfassen. Die Materialien können fest, flüssig oder
pulverförmig sein (nur der Reflektor muss Schall reflektieren). Der BERO benötigt zu seiner Funktion einen
schallreflektierenden Reflektor, dessen Entfernung per Teach-in eingelernt werden muss. Der BERO bildet eine Fensterbreite
von 20 mm um den Reflektor. Der Reflektorabstand (Teach-Wert) minus Fensterbreite ergibt den nutzbaren Schaltbereich.
Objekte im nutzbaren Schaltbereich führen zum Schalten. Es muß keine Blindzone freigehalten werden. Farbe und
Umgebungshelligkeit spielen keine Rolle.
Schallkeulenbreite siehe Katalog NS-Bero; Bestell-Nr.:
E86060-K1803-A101-.. oder http://www.siemens.de/bero
min. Maße in mm max.
120 Teach-in-Bereich 220
Schallkeulenbreite siehe Katalog NS - Bero; Bestell-Nr.:
E 86060-K1803-A101-..oder http:\\www.siemens.de\bero
20
Schaltbereich 20
Fensterbreite
Teach-Wert
Beispiel:
S = 1
Objekt
LED an
Reflektor
20
nutzbarer Schaltbereich
S = 0
Kein Objekt
LED aus
Reflektorabstand (Teach-Wert) = Nutzbarer (gewünschter) Schaltbereich +20 mm
Technische Daten:
Ultraschallnennfrequenz
Betriebsspannungsbereich U
Restwelligkeit
Temperaturdrift (Teach-Wert):
bei Erwärmung
bei Abkühlung
Leerlaufstrom I
0
max. 5 Nm max. 5 Nm
Schaltausgang S:
Bemessungsbetriebsstrom I
Spannungsfall U
Reststrom I
r
Ausgangsart
Einschaltfehlimpuls
Schaltfrequenz f
LED
Bereitschaftsverzug t
(rundum sichtbar)
Ansprechzeit
Funktionsanzeige
GWA 4NEB 839 1636-10b
+ 70° C
IP 67

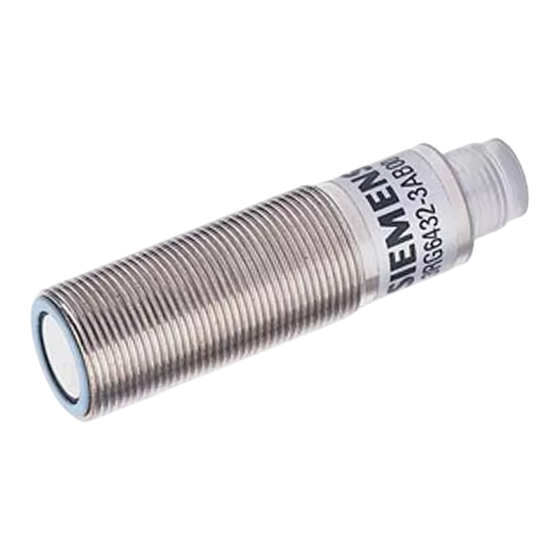

3RG6432-3BB00
-25° C
Bestell-Nr.: 3ZX1012-0RG64-2AA1
Schaltung des Teach-Vorganges:
Anschlussbelegung:
L+
1: L+ DC 20 bis 30 V
L-
2: ET Teach-in
3: L– 0 V
L–
Teach
4: S Schaltausgang NO
U
L+
ET
NO
S 2
Reflektor
Beschreibung des Teach-Vorganges:
• BERO anschließen und an Spannung legen
• Reflektor in einer Entfernung positionieren, die dem
gewünschten Schaltabstand (siehe links) entspricht
• Anschluss 2 (ET) z. B. mittels Taster oder Steuerung für >3 s
an L– legen
• LED blinkt
• ET von L– trennen (oder auf L+ legen) - LED ist aus; Schaltab-
stand ist gespeichert
• BERO ist betriebsbereit
400 kHz Schutzmaßnahmen gegen: Kurzschluss, Überlast,
DC 20 bis 30 V Verpolung,
B
Drahtbruch und
±10 %
Induktion
Normmessplatte 2 x 2 cm
+0,17 %/K
Umgebungstemperatur T
–0,17 %/K
a
(Betrieb) –25 bis +70 °C
<20 mA
Lagertemperatur T –40 bis +85 °C
s
max. zulässige Leitungslänge 300 m
150 mA
e
Teach-in-Anschluss ET:
<2 V
d
Eingangswiderstand aktiviert 66 kΩ
<0,01 mA
Eingangspegel auf L–
pnp
max. Eingangspegel <3 V
unterdrückt
≥200 ms
min. Aktivierungszeit
10 Hz
nicht aktiviert offen, oder L+
20 ms
v
50 ms
LED gelb
Sonar – BERO Compact range M18S
Operating Instructions
Retroreflective bound 400 kHz
Due to physical conditions Sonar-BERO must NOT be utilized for protection of persons or Emergency-Stop functions!
Application:
The Sonar – BERO recognizes objects contactless over distances up to 200 mm. It works only in air and is able to register
objects with different shapes, colors, surfaces and materials. The materials can be solid, liquid or powdery (only the reflector
has to reflect the sound). The BERO needs for its function a sound-reflecting reflector, whose distance has to be set. The BERO
forms a tolerance width of 20 mm around the reflector. The distance to the reflector (setting value) minus tolerance width
corresponds to the utilizable bound area. Objects within the utilizable bound area cause a switching. No blind zone has to be
kept free. Color and brightness of surroundings do not play a role
Sound cone width see catalogue NS-Bero; Order No.:
E86060-K1803-A101-.. or http://www.siemens.de/bero
min.
120
1
Schallkeulenbreite siehe Katalog NS - Bero; Bestell-Nr.:
4
E 86060-K1803-A101-..oder http:\\www.siemens.de\bero
3
20
Example:
Distance to the reflector (setting value) = Utilizable (desired) sensing range +20 mm
max. 5 Nm
LED
(all-around visible)
GWA 4NEB 839 1636-10b
IP 67
Circuit of setting process:
L+
L-
Measures in mm max.
L–
Setting area 220
U
L+
ET
S
Reflector
sensing range
20 Description of setting process:
Tolerance
• Connect BERO and apply voltage
Setting value
width
• Position the reflector at a distance which corresponds to the
S = 1
desired sensing range (see on the left)
LED on
Object
• Connection 2 (ET) e. g. via sensor or control for >3 s connect
Reflector
20
to L–
utilizable Sensing range
• LED flashes
• Disconnect ET from L– (or connect to L+) - LED off. Switching
S = 0
No Object
distance is registered
LED off
• BERO ready
Technical Data:
Rated ultransonic frequency 400 kHz
Operating voltage range U DC 20 to 30 V
B
Ripple content ±10 %
Temperature drift (Teach figure):
Temperature rise +0.17 %/K
Temperature drop –0.17 %/K
No-load supply current I <20 mA
0
Switching output S:
Rated operational current I 150 mA
e
Voltage drop U <2 V
d
Off-state current I <0,01 mA
r
Type of output pnp
Spurious switch-on pulse suppressed
frequency of operating cycles f 10 Hz
Time delay before availability t 20 ms
v
Operate time 50 ms
Function light LED yellow
+ 70° C
3RG6432-3BB00
-25° C
Order No.: 3ZX1012-0RG64-2AA1
Connection:
1: L+ DC 20 to 30 V
2: ET Setting
3: L– 0 V
Setting
4: S Switching output NO
1
NO
4
2
3
Protection measures against: Short-circuit,
overload, polarity
reversal, conductor
breakage, induction
Standard target 2 x 2 cm
Ambient temperature T
a
(working) –25 to +70 °C
Storage temperature T –40 to +85 °C
s
max. allow. conductor length 300 m
Setting ET:
Input resistance activated 66 kΩ
Input level at L–
max. input level <3 V
≥200 ms
min. activation time
not activated opened, or L+
