Montageanleitung Karussell „circulus 4"
Artikel-Nr. 51 4014 401

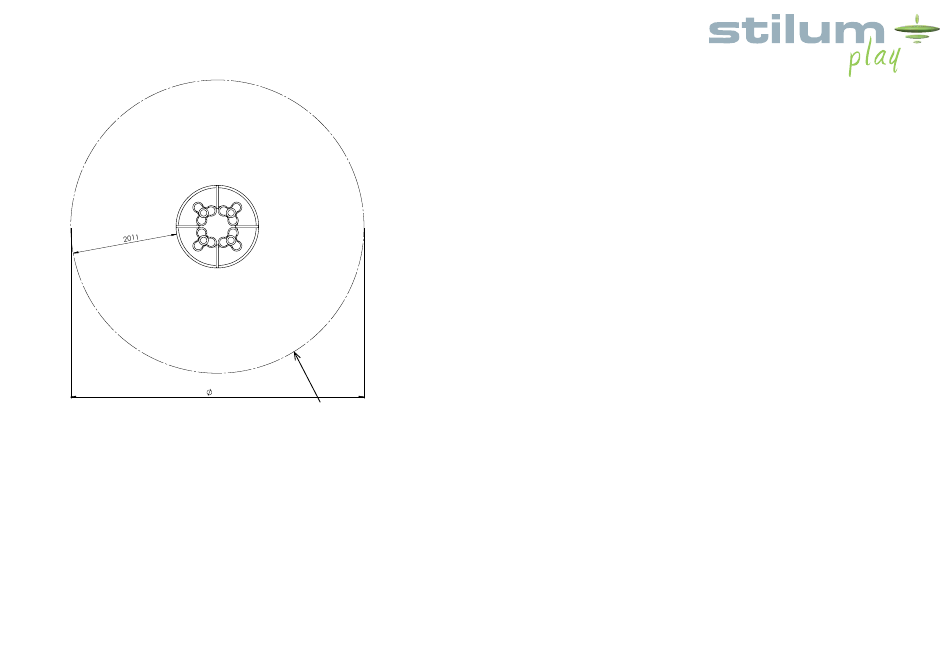

Skizze 3: Draufsicht
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
5600
Grundfläche des
Mindestraumes
6. Die gesamte Aufprallfläche mit einem der ausgeschriebenen Fallhöhe ent-
sprechenden Fallschutz nach EN 1176-1 abdecken.
Freie Fallhöhe: 710 mm
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies,
synthetischer Fallschutz.
7. Die Fundamentoberfläche säubern und das vormontierte Spielgerät auf den
Bodenanker aufsetzen. Die Verschlussschraube mit Bund und Innensechs-
kant im Karussellboden herausdrehen und durch die Öffnung im Karussell-
boden die Bodenplatte des Spielgeräts mit dem Bodenanker verschrauben.
Danach Öffnung im Karussellboden wieder verschließen.
8. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
Benennung
Name
Datum
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
Draufsicht
Gez.
Mattheis
05.10.16
Gepr.
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
Projekt
Circulus4
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
Zeichnungsnummer
0209-00-00
mit Feuchtigkeit braune Rostflecken.
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Rev
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese mit
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
einem feinen Schleifmittel (Korn 240) zu entfernen.
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Maßstab
1:30
Blatt
1
A3
Stand: 04.06.2020 S. 3
