Montageanleitung Karussell „circulus 4"
Artikel-Nr. 51 4014 401
Bodenanker
Legende
stoßdämpfender Boden
shock-absorbing floor
Beton
concrete
gewachsenes Erdreich
natural ground
egende

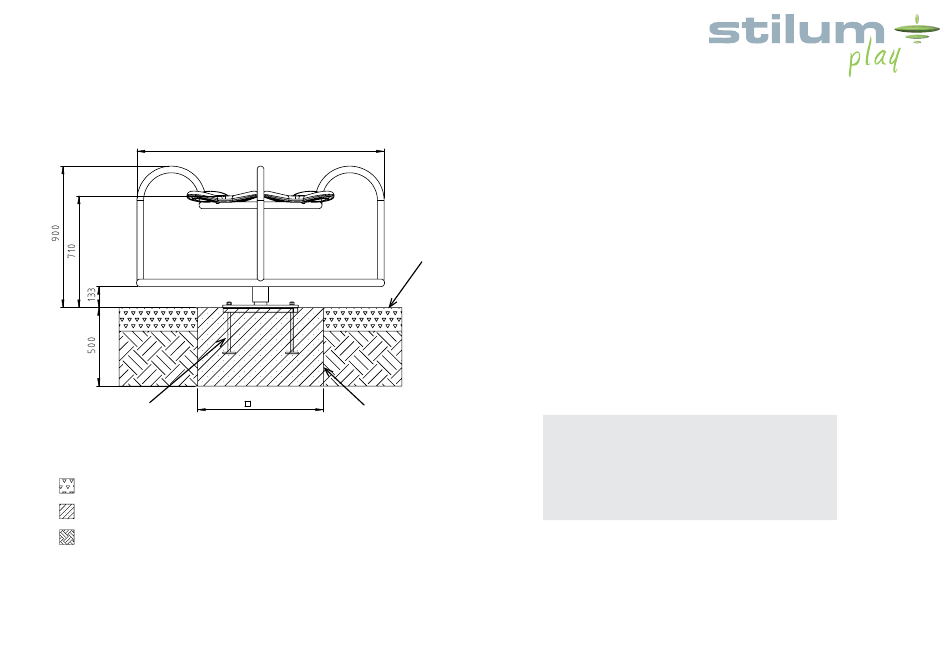

Skizze 2: Fundamentplan
stoßdämpfender Boden
shock-absorbing floor
Beton
concrete
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
gewachsenes Erdreich
1573
1573
Spielebene
800
800
Fundament
Rev
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforder-
lichen Mindestraums (s. Skizze 3: Ø 5600mm).
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN EN 1176-1, 4.2.8.5.2 müssen bei Geräten, die eine erzwungene
Bewegung verursachen, stoßdämpfende Böden über den gesamten Aufprall-
bereich vorgesehen werden.
3. Bodenaushub für Fundament nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Das Karussell wird auf Spielebenen-Niveau eingebaut.
4. Betonfundament gem. Skizze 2 mit mittig eingebrachter, horizontaler Beweh-
rung erstellen. Dabei den mitgelieferten Bodenanker so mit dem Fundament
vergießen, dass der obere Winkelrahmen waagrecht liegt und bündig mit der
Fundamentoberfläche abschließt.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Benennung
Name
Datum
Fundamentplan
Gez.
Schramm
06.05.20
Betongüte C 25/30
Gepr.
Projekt
Circulus4
Zeichnungsnummer
0209-00-00
5. Nach der Abbindezeit von 10-14 Tagen – je nach Witterung und Fundament-
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
größe – vorhandene Zwischenräume zwischen Fundament und
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Fundamentloch mit Erdaushub auffüllen und verdichten.
Maßstab
1:15
Blatt
1
A3
Benennung
Name
Datum
Fundamentplan
Gez.
Schramm
06.05.20
Gepr.
Projekt
Circulus4
Zeichnungsnummer
Maßstab
1:15
