Montageanleitung Rutsche „arvus"
Artikel-Nr. 51 3511 401

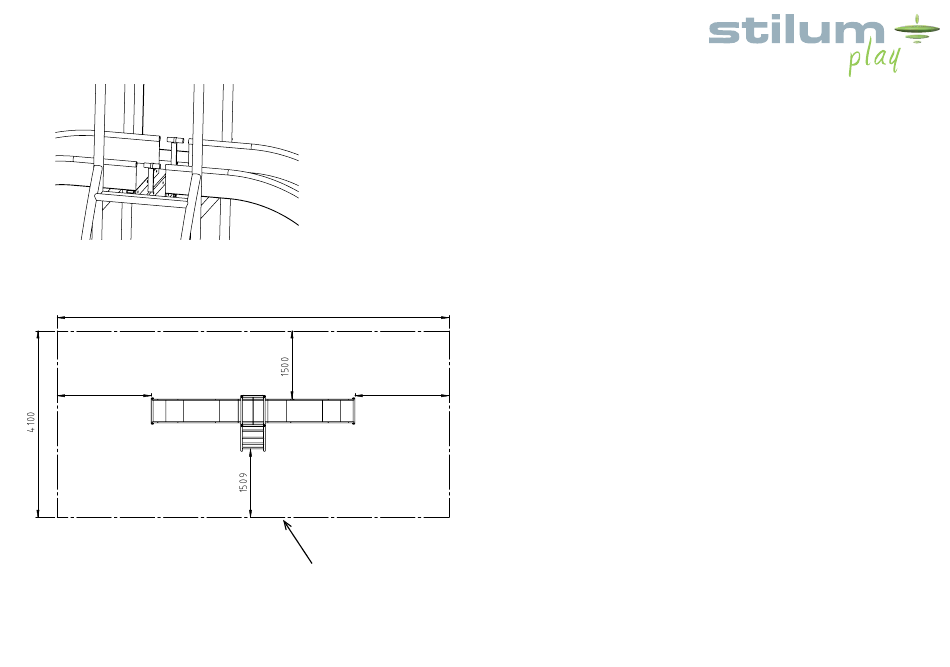

Skizze 3: Verbindungsstücke Rutschteile
2065
Skizze 4: Draufsicht
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
8600
2065
Zuschnitt
Werkstoff
Name
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
x
Reihe 2
Gepr.
Gewerbegebiet Larsheck
56271 Kleinmaischeid
Rev
Änderung
Datum
Name
Deutschland
Grundfläche des
Mindestraumes
6. Die Fundamentoberfläche säubern und das Mittelteil der Rutsche auf dem
Hauptfundament ausrichten.
Hinweis: Mittelteil noch nicht am Fundament verschrauben!
7. Die beiden Rutschteile wie in Skizze 3 zu sehen mit den mitgelieferten
Zwischenstücken zusammenstecken und am Mittelteil mit den mitgelieferten
Schrauben und Muttern verschrauben.
8. Spielgerät erneut auf dem Fundament ausrichten und die Bodenplatten des
Spielgeräts an den vorgebohrten Löchern mit den mitgelieferten Schwerlast-
dübeln auf dem Fundament verschrauben.
9. Die gesamte Aufprallfläche mit einem der ausgeschriebenen Fallhöhe ent-
sprechenden Fallschutz nach EN 1176-1 abdecken.
Freie Fallhöhe: ca. 900 mm
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies,
synthetischer Fallschutz
Bei geringerer Einbautiefe (Sonderanfertigung) empfehlen wir synthetischen
Fallschutz. In diesem Fall muss gewährleistet sein, dass herausragende Teile
(z.B. Schrauben, Knotenbleche) mit entsprechendem Fallschutz abgedeckt
Gewicht
168.64
Maßstab
1:50
werden.
Benennung
Datum
Explosion
xx.xx.xx
10. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Projekt
arvus
Zeichnungsnummer
Blatt
0601-00-00
1
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Stand: 03.06.2020 S. 3
