Doepke
Inhaltsverzeichnis
1. Allgemeines.................................... 2
2. Wichtige Hinweise vorab ................ 2
3. Kodierung ....................................... 2
4. Installation ...................................... 3
5. Inbetriebnahme .............................. 3
6. LED-Anzeige .................................. 3
7. Garantie.......................................... 3
8. Technische Daten .......................... 4
17. Anschlussbeispiel / Conn. Ex. ........ 8
Dupline

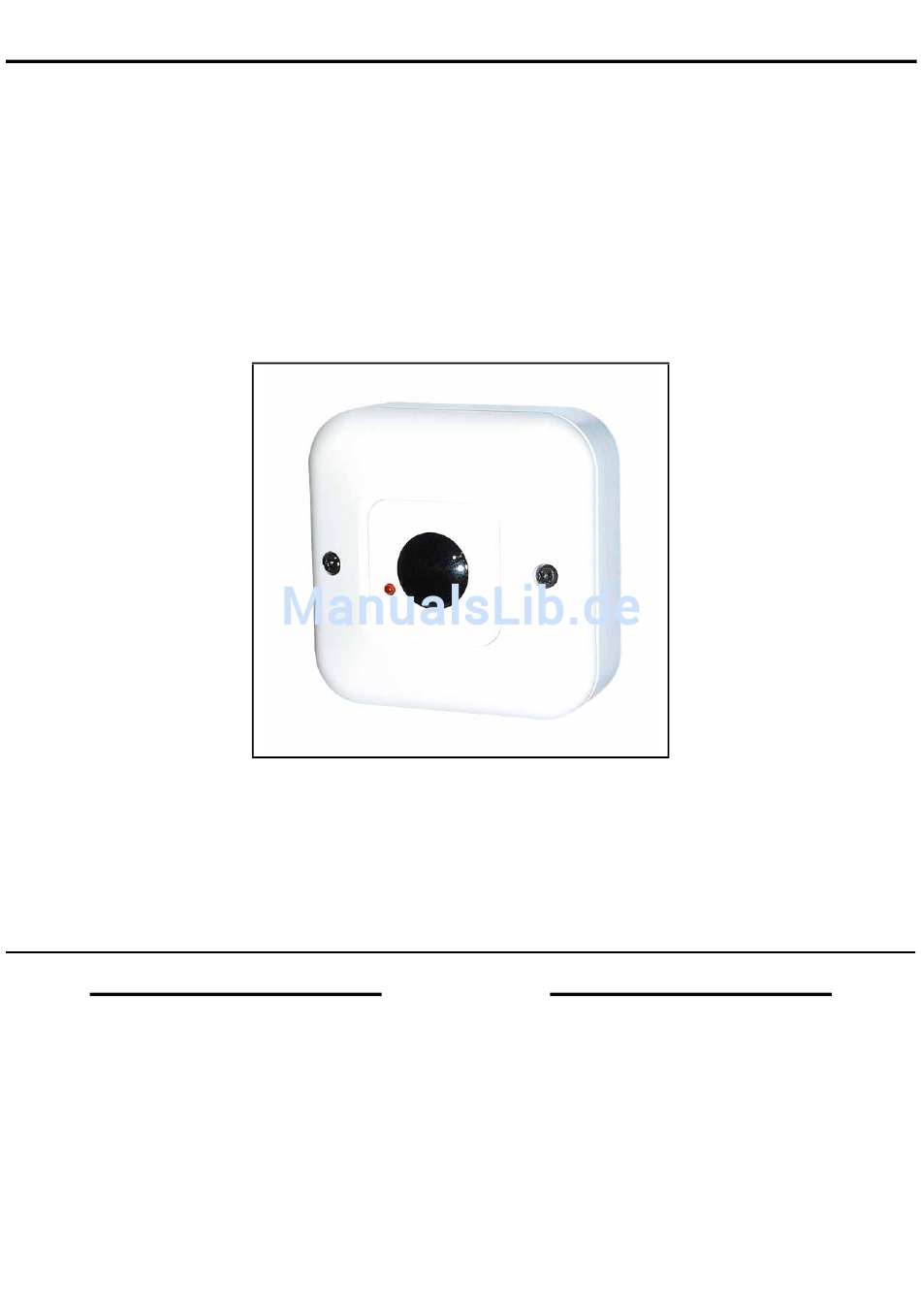

Infrarot-Empfänger DIR 2
DIR 2 Infrared Receiver
Bedienungsanleitung
3931222/2009.06/F
Table of Contents
9. General Information ....................... 5
10. Important Notes in Advance........... 5
11. Coding............................................ 5
12. Installation...................................... 6
13. Putting into Service ........................ 6
14. LED Indicator ................................. 6
15. Guarantee ...................................... 6
16. Technical Data ............................... 7
17. Anschlussbeispiel / Conn. Ex......... 8
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Doepke Dupline DIR 2
-
Seite 1: Inhaltsverzeichnis
Doepke Dupline Infrarot-Empfänger DIR 2 DIR 2 Infrared Receiver Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines........2 9. General Information ....... 5 2. Wichtige Hinweise vorab ....2 10. Important Notes in Advance... 5 3. Kodierung ........2 11. -
Seite 2: Allgemeines
Doepke 1- Inhaltsverzeichnis Bedienungsanleitung Infrarot-Empfänger DIR 2 1. Allgemeines Der Infrarot-Empfänger DIR 2 ist eine Komponente des Dupline Installationssystems und ermöglicht das Fernschalten und Ferndimmen von bis zu 8 Kanälen je Einheit. Eine Einheit besteht dabei aus dem Empfänger DIR 2 und dem separat erhältlichen Handsen- der DIR 2T. -
Seite 3: Installation
Doepke 4. Installation Der Empfänger muss so platziert werden, dass zwischen Handsender und Empfänger "Sichtkontakt" herrscht bzw. Reflexionsempfang möglich ist. Dabei darf die maximale Reichweite von 15 m nicht überschritten werden. Wände, Scheiben oder starke Fremd- lichteinwirkung behindern den Empfang und sind daher zu vermeiden. -
Seite 4: Technische Daten
Doepke 8. Technische Daten Min. Typ. Max. Dupline Stromaufnahme 1,8 mA 3,2 mA Ein-/Ausgangskanäle Keine / 8 Schaltbefehle Übertragung Art Infrarotlicht, 950 nm Trägerfrequenz 38 kHz Anzahl Schaltgruppen 8 („A“ bis „H“), einstellbar Betriebsspannung Nennbetriebsspannung nicht erforderlich (aus Dupline-Signalleiter) Anschlüsse Art Steckklemmen, Schraubklemmen beigelegt 0,4 mm ... -
Seite 5: Operating Instructions
Doepke 1- Table of Contents Operating Instructions DIR 2 Infrared Receiver 9. General Information The DIR 2 infrared receiver is a component of the Dupline installation system and per- mits remote switching and dimming of up to 8 channels per unit. Here, one unit consists of a receiver (DIR 2) and a separately available hand transmitter DIR 2T. -
Seite 6: Installation
Doepke 12. Installation The receiver must be sited so that „visual contact“ between hand transmitter and receiver is ensured or reflection reception is possible. In so doing, the maximum range of 15 m may not be exceeded. Walls, glass panes and light and sun insolation may impair the re- ceive characteristics and thus are to be avoided. -
Seite 7: Technical Data
Doepke 16. Technical Data Min. Typ. Max. Dupline Current input 1.8 mA 3.2 mA Input / output channels None / 8 switching commands Transmission Type Infrared light, 950 nm Carrier frequency 38 kHz Number of groups 8 („A“ to „H“), adjustable... -
Seite 8: Anschlussbeispiel / Conn. Ex
Doepke 17. Anschlussbeispiel / Conn. Ex. Dupline + Dupline - 18. DIP-Schalter / DIP Switches Schaltgruppe: Switching Group: Schaltgruppe: Switching Group: ON OFF Sollten Sie Fragen zu diesem Produkt In case of queries concerning this product oder zum Dupline-System haben, wen-...
