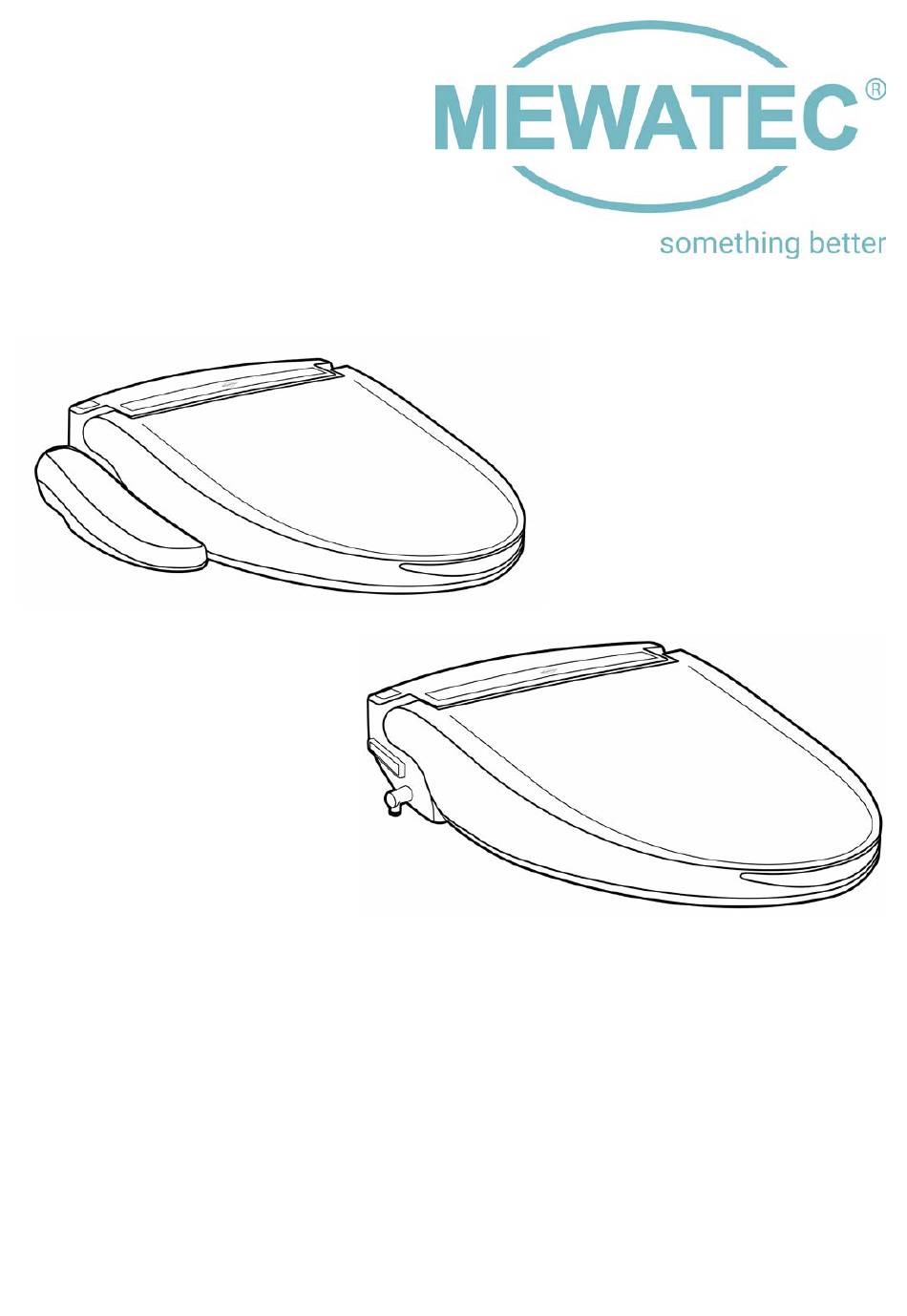

- Seite 1 BEDIENUNGSANLEITUNG MEWATEC Dushlet C-Serie ® C100 C300 C500 C700 Ein gutes Gefühl Tag für Tag.
-
Seite 2: Inhaltsverzeichnis
Vielen Dank, dass Sie sich für ein MEWATEC Dusch-WC entschieden haben. DUSHLET - DAS ORIGINAL. ® INHALT ALLGEMEINE ANGABEN Sicherheitshinweise MEWATEC Garantieversprechen MewaProtect © LIEFERUMFANG PLANUNG FÜR DIE INSTALLATION Was Sie vor der Installation beachten sollten! Passform • Wandhängend •... - Seite 3 • Netzstrom • Initialisierung • Entfernen des Geräts von Ihrer Toilettenkeramik BEDIENUNG Grundfunktionen • Anal- und Ladydusche • Stop • Einlauffunktion • Massage Erweiterte Funktionen/Individuelle Einstellungen • Wasserdruck • Wassertemperatur • Duscharmposition • Sitztemperatur • Warmluftföhn und Föhntemperatur (außer C100) •...
-
Seite 4: Allgemeine Angaben
ALLGEMEINE ANGABEN Bitte lesen Sie die Bedienungsanleitung vor der Installation und Nutzung Ihres neuen Dusch-WCs sorgfältig durch und bewahren Sie sie für späteres Nachschlagen stets an einem für Sie zugänglichen Ort auf. Bestimmungsgemäße Verwendung Ein Dusch-WC dient der komfortablen Reinigung des Anal- bzw. Vaginalbereiches aller Altersgruppen nach dem Toi- lettengang sowie je nach Modell, der Trocknung mit Hilfe eines Warmluftföhns. -
Seite 5: Mewatec Garantieversprechen Mewaprotect
Produkt, für welches das Ersatzteil benötigt wird, aus dem Programm genommen wurde und nicht mehr durch die WACOR GmbH vertrieben wird. 3. MEWATEC gewährt 3 Jahre Garantie auf die Keramiken der Marke MEWATEC. Die Frist für die Berechnung der Ga- rantiedauer beginnt mit Rechnungsdatum. Treten während dieses Zeitraums Material- oder Herstellungsfehler auf, gewährt der Hersteller als Garantiegeber im Rahmen der Garantie folgende Leistungen:... -
Seite 6: Lieferumfang
LIEFERUMFANG Fernbedienung mit Fernbedienung mit Anleitung Wandhalterung inkl. Wandhalterung inkl. Dusch-WC Batterien Batterien (C100, C300, C500 oder C700) (C700 LCD) (C700 LED) Gummipuffer, Grundplatte Montageplatten Befestigungs- Unterlegscheiben schrauben und Muttern Druckschlauch Adapter T-Stück Kohlefilter für Geruchs- 60cm 1/2“ 1/2“ 1/2“ 3/8“ 3/8“... -
Seite 7: Planung Für Die Installation
Wandhängend Die Fläche von Maß A und C sollte komplett eben sein. Bodenstehend Die Fläche von Maß A sollte komplett eben sein. Ihre Toilette darf kürzer sein als Maß A. MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... -
Seite 8: Produktbeschreibung
PRODUKTBESCHREIBUNG Die MEWATEC Dushlets der C-Serie sind WC-Aufsätze mit integrierter Duschfunktion. Selbstverständlich erfüllt das ® jeweilige Gerät auch die Funktion einer herkömmlichen Toilettenbrille. Die weiteren Funktionen sind modellabhängig und werden im Detail in der Bedienungsanleitung erläutert. ÜBERSICHT C100 - C300 - C500... -
Seite 9: Übersicht C700
ÜBERSICHT C700 Netzstecker Deckel Warmluftföhn (außer C100) Brille mit integrierter Sitzheizung Sitzbelegungssensor Duscharm Ladydusche Analdusche NOTBEDIENUNG Analdusche Ladydusche Stop MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... -
Seite 10: Fernbedienung C700 Lcd
FERNBEDIENUNG - C700 LCD Einlauffunktion aktiv Vor/Zurück aktiv Pulsieren aktiv Ladydusche aktiv Föhn aktiv Benutzerprofile Batteriezustand Energie sparen Reinigung aktiv Lernmodus Energie sparen Automatik Duscharm- Duschstrahlstärke position Uhrzeit Kinderfunktion aktiv Sitztemperatur Föhntemperatur Wassertemperatur Geruchsabsaugung aktiv Bedienungsanleitung... -
Seite 11: Fernbedienung C700 Led
ACHTUNG: Bitte beachten Sie dabei die richtige Polung! HINWEIS: Benutzen Sie keine Akkus, da diese nicht die ausreichende Voltzahl erreichen. Verwenden Sie nur neue Batterien. Bitte mischen Sie keine neuen mit gebrauchten Batterien. MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... -
Seite 12: Installation Und Inbetriebnahme
INSTALLATION UND INBETRIEBNAHME ANSCHLUSSVARIANTEN Je nach örtlicher Gegebenheit gibt es drei verschiedene Varianten Ihr Dusch-WC anzuschließen. VARIANTE 1 VARIANTE 2 VARIANTE 3 Eckventil neben der Toilette Waschbecken in der Nähe Wasser vom Aufputz-Spülkasten Vorbereitung Toilettenbrille Drehen Sie zunächst das Wasser ab! Entfernen Sie Ihre bisherige Toilettenbrille. -
Seite 13: Installation
Verbinden Sie nun final den Druckschlauch mit dem Dusch- WC Aufsatz und der Wasserzuleitung. Kohlefilter einsetzen (C500 & C700) Setzen Sie den Kohlefilter für die Geruchsabsaugung seitlich am Gerät ein. MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... -
Seite 14: Abschließende Prüfung Der Installation
Abschließende Prüfung der Installation Prüfen Sie, ob alle Verschraubungen fest verbunden sind. Öffnen Sie die Wasserleitung. Vergewissern Sie sich, dass kein Wasser aus der Installation austritt. Sollte dies den- noch der Fall sein, prüfen Sie, ob alle Gummidichtungen verbaut wurden. Netzstrom Nachdem Sie das Dushlet mit dem Wasseranschluss ver- bunden haben (siehe ANSCHLUSSVARIANTEN 1-3), kön-... -
Seite 15: Bedienung
Ladydusche und auch bei der Einlauffunktion verfügbar. Oszillieren + Pulsieren: Beide Fuktionen sind gleichzeitig nutzbar. Position (nur C100) Mit dieser Taste kann die Frequenz der Oszillation beim C100 feinjustiert werden. MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... -
Seite 16: Erweiterte Funktionen/ Individuelle Einstellungen
Die Sitztemperatur kann in 3 Stufen (34°C, 38°C, 42°C) + AUS eingestellt werden. Leuchtet keine der drei Funktionsleuchten, ist die Heizung abgeschaltet. Ist die Sitzheizung in einer der 3 Stufen eingeschaltet, so leuchtet das MEWATEC Logo rot. Leuchtet das Logo Blau, so ist die Sitzheizung deaktiviert. HINWEIS: MEWATEC Dusch-WCs verfügen über einen Niedertemperatur-Verbrennungsschutz. Verweilt ein Nutzer länger als 15 Minuten auf dem Sitz und hat die Sitztemperatur auf „hoch“... -
Seite 17: Energiespartaste
Das C700 verfügt neben der Fernbedienung zusätzlich über eine Notbedienung seitlich am Gerät, für den Fall, dass die Batterien der Fernbedienung überraschend ausfallen. Diese Notbedienung umfasst die Basisfunktionen Anal- und Ladydusche und die Stop Taste. Zusätzlich werden diese seitlichen Tasten für folgende Funktionen verwendet: MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... -
Seite 18: Voreinstellungen
Düsenreinigung Halten Sie die Taste Reinigung für 3 Sekunden gedrückt, wird der Duscharm ausgefahren. Er bleibt in ausgefahrener Position für ca. 2 Minuten stehen. Jetzt haben Sie die Möglichkeit, die Düsen intensiv zu reinigen (siehe Absatz Düsen reinigen). Durch Drücken der Taste Stop wird der Duscharm eingefahren und das Dusch-WC ist wieder einsatzbereit. -
Seite 19: Dusch- Und Trockenzeit
Zuständen Dusch-WC besetzt und Dusch-WC nicht besetzt zugeordnet. Wassertemp. LED Drehzahl der Geruchsabsaugung Sitz belegt Sitz nicht belegt niedrig niedrig niedrig hoch hoch hoch Status bei Auslieferung: Sitz belegt: hoch, Sitz nicht belegt: hoch MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... -
Seite 20: Einstellen Von Wasserdruck Und Duscharmposition
Einstellen von Wasserdruck und Duscharmposition Besetzen Sie das Dusch-WC, drücken Sie die Taste Reinigung, Lady bzw. Einlauf. Stellen Sie die Duschstrahlstärke sowie die Düsenposition nach Ihren Wünschen ein und drücken Sie danach die entsprechende Taste (Anal, Lady bzw. Einlauf Dusche) für 3 Sekunden, bis ein Bestätigungston erklingt. Danach ist die entsprechende Voreinstellung dauer- haft gespeichert. -
Seite 21: Einstellen Der Id Der Fernbedienung
Bsp. 1 - Alle Profile blinken Bsp. 2 - Profil 1 ist bereits belegt. Wählen Sie nun eine Benutzernummer 1 – 2 – 3 oder 4 mit den jeweils darunter befindlichen Tasten aus. MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... -
Seite 22: Aufrufen Der Benutzerprofile
Drücken Sie anschließend die Taste Benutzer, um den Speichervorgang abzuschließen. Führen Sie die- se Schritte für alle weiteren Benutzer durch. Aufrufen der Benutzerprofile Zum Aufrufen der 4 Benutzerprofile drücken Sie die Taste Benutzer und danach 1 – 2 – 3 oder 4 mit den jeweils dar- unter befindlichen Tasten. -
Seite 23: Feinfilter Reinigen
Sie Ihr Dusch-WC in einer Region mit sehr kalkhaltigem Leitungswasser, verringert sich die Lebensdauer des Kalkschutzfilters. Haben Sie Fragen zum Kalkgehalt Ihrer Region, wenden Sie sich bitte an Ihren regional zustän- digen Trinkwasserlieferanten. MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... -
Seite 24: Gerät Entleeren
GERÄT ENTLEEREN Möchten Sie das Gerät transportieren oder besteht die Gefahr, dass das Gerät Frost ausgesetzt wird, müssen Sie das Gerät entleeren. ACHTUNG: Drehen Sie das Gerät nicht auf die Oberseite, wenn der Tank gefüllt ist, um Schäden an der Elektronik zu vermeiden. - Seite 25 FEHLERBEHEBUNG SITUATION MÖGLICHE URSACHE LÖSUNG Ziehen Sie den Netzstecker. Vergewis- sern Sie sich, dass das Wasser aufge- Kein oder nicht genügend Wasser Keine Funktion dreht ist und ungehindert in das Gerät im Tank fließen kann. Stecken Sie den Netzste- cker wieder in die Steckdose. Entfernen Sie den Netzstecker für 10 Se- Stromausfall kunden und stecken diesen wieder in die...
-
Seite 26: Modellübersicht
• • • • Einlauffunktion • • • • Absenkautomatik/Soft Close Brille und Deckel Duschfunktionen • • • • Analdusche (mit MEWATEC Präzisionsduschkopf) • • • • Sanfte Ladydusche • • • • Sprudeldusche (Air+) • • • • Oszillierende Dusche •... -
Seite 27: Technische Daten
Schutzart IPX4 Netzkabel (EURO mit Erdung) 1,8 m Tankheizmodul maximal 1600 Watt Sicherungen thermal Aufbereitungsmethode Tankheizmodul Sprudeldusche für intensivere Reinigung MEWATEC Air+ Düsenposition 5 Stufen Duschwasserdruck 5 Stufen WARMWASSER Wasserverbrauch ca. 350-700 ml pro Minute Temperatur 3 Stufen (+ AUS) Warmwassertemperatur 40°C ±... - Seite 28 TECHNISCHE ZEICHNUNG (C100, C300, C500) Bedienungsanleitung...
-
Seite 29: Technische Zeichnung (C700)
TECHNISCHE ZEICHNUNG (C700) MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... -
Seite 30: Entsorgung
ENTSORGUNG INHALTSSTOFFE Dieses Produkt ist konform mit Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS, Restriction of the use of certain Hazardous Substances). Das bedeutet, dass dieses Produkt weitestgehend frei von umweltgefährdenden Substanzen wie Blei, Quecksilber, Chrom-VI-Verbin- dungen sowie Cadmium ist. -
Seite 31: Institutionskennzeichen
(Links) auf die von anderen Anbietern bereitgehaltenen Inhalte zu unterscheiden. Erhalten wir davon Kenntnis, dass die verlinkten Inhalte eine zivil- oder strafrechtliche Verantwortlichkeit auslösen, werden wir diese Links beseitigen. Dieses Produkt erfüllt alle CE Kriterien. MEWATEC Dushlet C-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 07/2020... - Seite 32 MEWATEC ist eine Marke der WACOR Gruppe WACOR GmbH Grünauer Straße 210-209 12557 Berlin Tel. +49 (0)30 - 83 21 76 67 Fax +49 (0)30 - 83 21 76 65 www.mewatec.com DUSHLET - DAS ORIGINAL. ®...
