Verwandte Anleitungen für Mewatec Dushlet Nevada
Inhaltszusammenfassung für Mewatec Dushlet Nevada

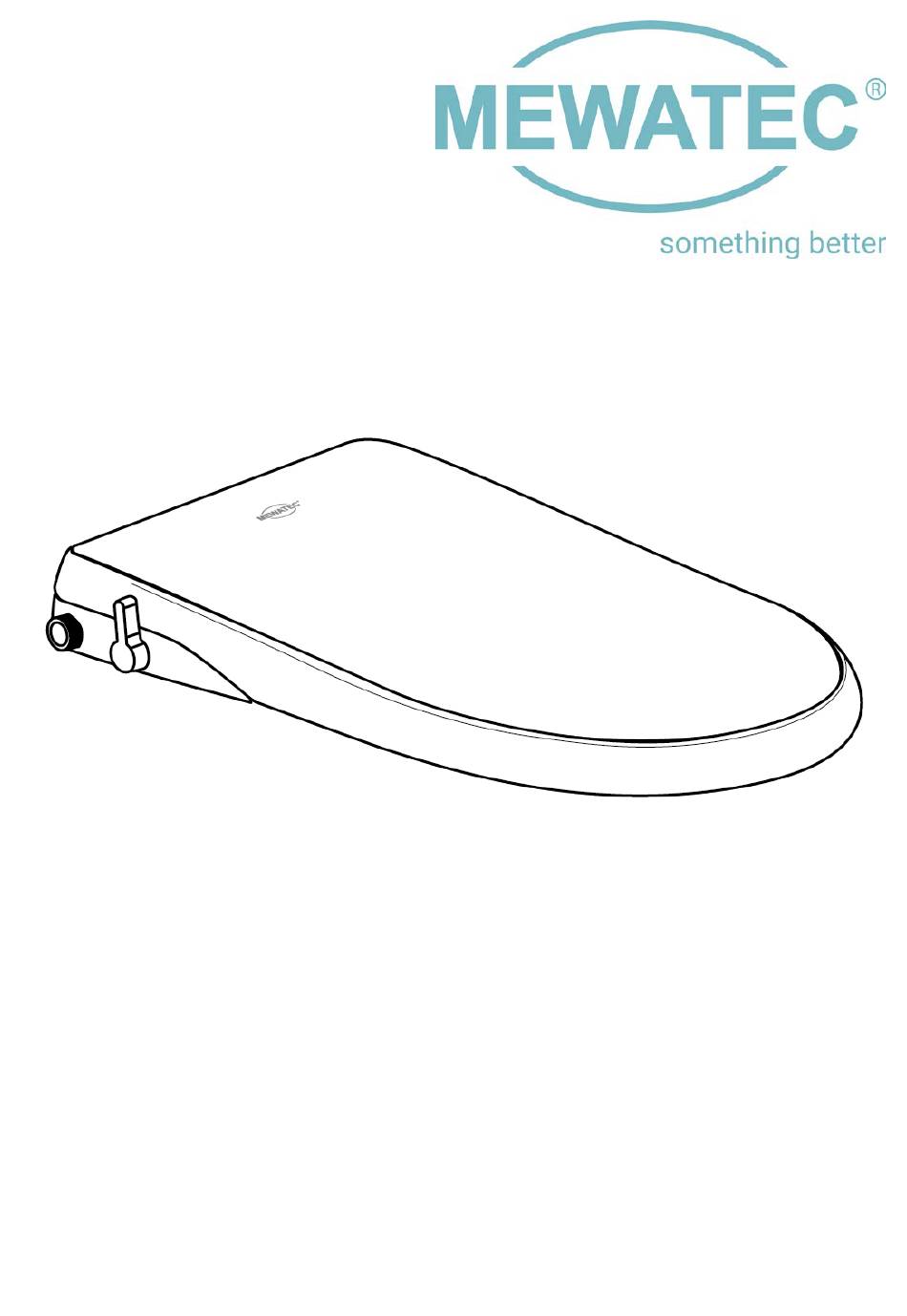

- Seite 1 BEDIENUNGSANLEITUNG MEWATEC Dushlet Nevada ® Nichtelektronischer Dusch-WC Aufsatz MEWATEC - Die Dusch-WC Marke.
- Seite 2 Vielen Dank, dass Sie sich für ein MEWATEC Dusch-WC entschieden haben. Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Gehäuse reinigen Duscharme reinigen Dusch-WC von der Keramik entfernen Filter und Rückflussventil reinigen Einhandbedienhebel ersetzen Duschkopf ersetzten Rückflussverhinderer ersetzen Undichtigkeit am Wasserschlauch beheben KALKSCHUTZFILTER FEHLERBEHEBUNG TECHNISCHE DATEN & ZEICHNUNG ENTSORGUNG IMPRESSUM MEWATEC Dushlet Nevada ® Dusch-WC Aufsatz Copyright © MEWATEC 05/2020... -
Seite 4: Allgemeine Angaben
ALLGEMEINE ANGABEN Bitte lesen Sie die Bedienungsanleitung vor der Installation und Nutzung Ihres neuen Dusch-WCs sorgfältig durch und bewahren Sie sie für späteres Nachschlagen stets an einem für Sie zugänglichen Ort auf. Bestimmungsgemäße Verwendung Ein Dusch-WC dient der komfortablen Reinigung des Anal- bzw. Vaginalbereiches aller Altersgruppen nach dem Toi- lettengang sowie je nach Modell, der Trocknung mit Hilfe eines Warmluftföhns. -
Seite 5: Mewatec Garantieversprechen Mewaprotect
Produkt, für welches das Ersatzteil benötigt wird, aus dem Programm genommen wurde und nicht mehr durch die WACOR GmbH vertrieben wird. 3. MEWATEC gewährt 3 Jahre Garantie auf die Keramiken der Marke MEWATEC. Die Frist für die Berechnung der Ga- rantiedauer beginnt mit Rechnungsdatum. Treten während dieses Zeitraums Material- oder Herstellungsfehler auf, gewährt der Hersteller als Garantiegeber im Rahmen der Garantie folgende Leistungen:... -
Seite 6: Produktbeschreibung

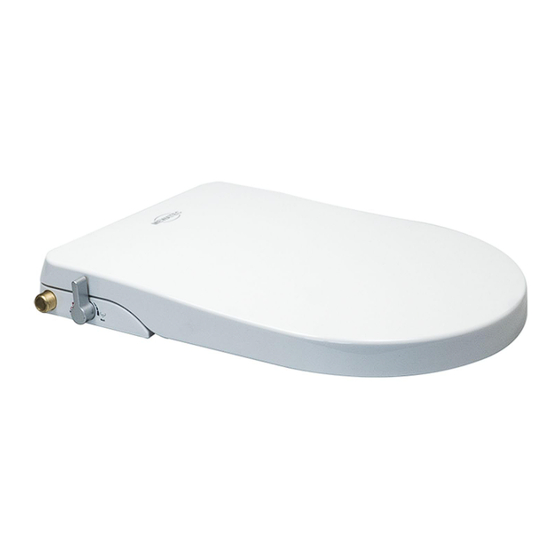

PRODUKTBESCHREIBUNG Das MEWATEC Dushlet Nevada ist ein WC-Ausatz mit integrierter Duschfunktion. Es benötigt für den Betrieb keinen ® Strom. Es genügt ein Wasseranschluss, um es zu installieren. Das Dusch-WC Nevada verfügt über zwei getrennt be- dienbare Duscharme, einen für die Analdusche und einen für die Ladydusche. Die Bedienung über den Einhandbedien- hebel ist einfach und komfortabel. -
Seite 7: Lieferumfang
Edelstahlschrauben Montageplatten Kunststoffdübel* Flügelmuttern** Grundplatte Bedienungsanleitung *empfohlene Befestigungsmethode **alternative Befestigung ANSCHLUSSZUBEHÖR (OPTIONAL) T-Stück Edelstahl- MEWATEC Dusch-WC Anschluss-Set 1/4 Zoll Artikel # 110496 Druckschlauch - als Meterware verfügbar - Artikel # 110449 Artikel # 110435 MEWATEC Dushlet Nevada ® Dusch-WC Aufsatz... -
Seite 8: Installation Und Inbetriebnahme
INSTALLATION UND INBETRIEBNAHME VORBEREITUNG Drehen Sie das Wasser ab und demontieren Sie den bisherigen WC-Sitz. Tipp: Bewahren Sie die Montageteile sowie die bisherige Toilettenbrille an einem siche- ren Ort auf. Legen Sie für eine einfachere Installation zunächst die Papierschablone auf ihre WC Keramik. INSTALLATION DER GRUNDPLATTE Drücken Sie die Dübel (Ø15mm) in die Löcher der Keramik, legen die Grundplatte und die Montageplatten auf und befestigen Sie... -
Seite 9: Dusch-Wc Aufsetzen
HINWEIS: Die Verbindungsschrauben sollten nach ca. ei- ner Woche und nach längerer Nutzung bei Bedarf handfest nachgezogen werden. Eine geringfügige Bewegung des Dusch-WCs auf der Keramik ist nor- mal und stellt keinen Fehler dar. MEWATEC Dushlet Nevada ® Dusch-WC Aufsatz Copyright © MEWATEC 05/2020... -
Seite 10: Installation Des Wasseranschlusses
INSTALLATION DES WASSERANSCHLUSSES Das Dusch-WC lässt sich auf verschiedene Weisen mit Wasser versorgen. Je nach Ihren örtlichen Gegebenhei- ten unterscheiden sich die Anschlussarten. Das benötigte Zubehör erhalten Sie im WACOR Dusch-WC Shop unter www.wacor.de Bei einer Neuinstallation empfehlen wir ein Eckventil auf der linken Seite der Keramik. -
Seite 11: Neuinstallation
Drehen Sie den aufrechten Hebel langsam nach vorn. Der Duscharm für die Analdusche wird ausgefahren und startet seine Funktion. Sie können die Duschstrahlstärke manuell anpassen, indem Sie den Hebel nur leicht oder komplett öffnen. MEWATEC Dushlet Nevada ® Dusch-WC Aufsatz Copyright © MEWATEC 05/2020... -
Seite 12: Ladydusche
LADYDUSCHE Drehen Sie den aufrechten Hebel langsam nach hinten. Der Duscharm für die Ladydusche wird ausgefahren und star- tet seine Funktion. Sie können die Duschstrahlstärke manuell anpassen, indem Sie den Hebel nur leicht oder komplett öffnen. DÜSENREINIGUNG Wir empfehlen die Selbstreinigung des Duschkopfes nach jedem Gebrauch, indem Sie Wasser über die Düsen spülen lassen. -
Seite 13: Pflege Und Wartung
Im Anschluss schieben Sie das Dusch-WC einfach wieder auf die Keramik bis ein deutliches Klickgeräusch ertönt und das Schnelllösetaste Gerät eingerastet ist. MEWATEC Dushlet MEWATEC Dushlet Nevada Nevada ® ® Dusch-WC Aufsatz Dusch-WC Aufsatz Copyright © MEWATEC 05/2020 Copyright © MEWATEC 05/2020... -
Seite 14: Filter Und Rückflussventil Reinigen
FILTER UND RÜCKFLUSSVENTIL REINIGEN Für den Fall, dass der Wasserdruck nachlässt, deinstallieren Sie den Wasserschlauch und reinigen Sie den Mikrofeinfil- ter. Reinigen Sie ebenfalls das Rückflussventil, indem Sie es mit Hilfe einer Zange entnehmen. EINHANDBEDIENHEBEL ERSETZEN Für den seltenen Fall, dass der Betätigungshebel einmal beschädigt ist, können Sie diesen problemlos austauschen. Hierfür drehen Sie den Hebel auf die höchste Duschstrahlstärke und ziehen ihn dann gerade zu sich hin ab. -
Seite 15: Undichtigkeit Am Wasserschlauch Beheben
Wasserzufluss und Gerät zu installieren. Die Lebensdauer Ihres Gerätes wird maßgeblich durch kalkhaltiges Wasser verkürzt! Bitte achten Sie daher immer auf einen stets aktiven MEWATEC Kalkschutzfilter. Der Filter sollte 4-mal pro Jahr gewechselt werden. Artikel # 110148 FEHLERBEHEBUNG SITUATION MÖGLICHE URSACHE... -
Seite 16: Technische Daten & Zeichnung
BETRIEBSBEDINGUNGEN/ Umgebungsfeuchte 5 – 99,8 % TRINKWASSER Eingangswassertemperatur 5 – 35 °C Eingangswasserdruck 0,7 – 7,0 BAR Sprudeldusche für intensivere Reinigung MEWATEC Air+ optional FUNKTIONEN/ Düsenposition EINSTELLUNGEN Duschwasserdruck stufenlos einstellbar Duschzeit Werkseinstellung keine Begrenzung Hochwertigstes Polypropylen (PP) schlag-, kratz und feuerfest SITZ &... -
Seite 17: Technische Zeichnung
TECHNISCHE ZEICHNUNG MEWATEC Dushlet Nevada ® Dusch-WC Aufsatz Copyright © MEWATEC 05/2020... -
Seite 18: Entsorgung
ENTSORGUNG INHALTSSTOFFE Dieses Produkt ist konform mit Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS, Restriction of the use of certain Hazardous Substances). Das bedeutet, dass dieses Produkt weitestgehend frei von umweltgefährdenden Substanzen wie Blei, Quecksilber, Chrom-VI-Verbin- dungen sowie Cadmium ist. -
Seite 19: Impressum
Nutzung bereithält, nach den allgemeinen Gesetzen verantwortlich. Von diesen eigenen Inhalten sind Querverweise (Links) auf die von anderen Anbietern bereitgehaltenen Inhalte zu unterscheiden. Erhalten wir davon Kenntnis, dass die verlinkten Inhalte eine zivil- oder strafrechtliche Verantwortlichkeit auslösen, werden wir diese Links beseitigen. MEWATEC Dushlet Nevada ® Dusch-WC Aufsatz Copyright © MEWATEC 05/2020... - Seite 20 MEWATEC ist eine Marke der WACOR Gruppe WACOR GmbH Ostendstrasse 25 D-12459 Berlin Tel. +49 (0)30-53013515 Fax +49(0)30-83217665 W W W . M E W A T E C . C O M...
