Hettich STOP-CONTROL Montageanleitung

Montageanleitung / Assembly / Montage
Montagehandleiding / Montaggio / Instrucciones de montaje
Instrukcja montażu / Montážní návod

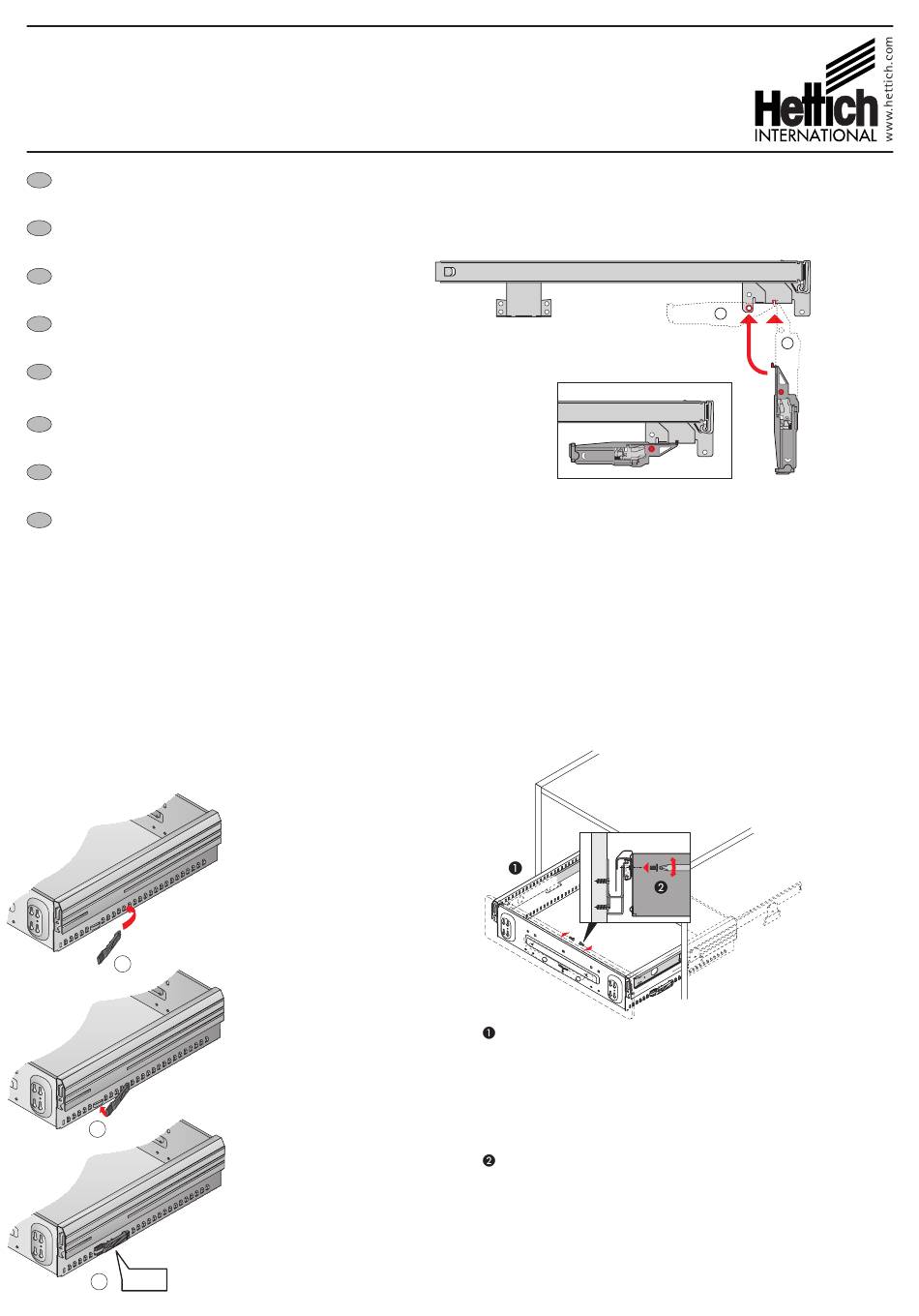

Montage STOP-CONTROL-Gehäuse an ...
D
Kugelauszug KA 270
Mounting STOP-CONTROL housing on ...
GB
Ball bearing slide KA 270
Montage boîtier STOP-CONTROL sur ...
F
Coulisse à billes KA 270
Montage STOP-CONTROL-behuizing aan ...
NL
Kogelgeleider KA 270
Montaggio della scatola STOP-CONTROL su...
I
Guida su sfere KA 270
Montaje patín STOP-CONTROL a...
E
Corredera de bolas KA 270
Montaż korpusu zamka do ...
PL
Prowadnicy kulkowej KA 270
Montáž STOP-CONTROL na ...
CZ
Kuličkový výsuv KA 270
Montage der Zugstücke
Lock activator assembly
Montage des pièces de tension
Montage van de trekstukken
Montaggio dell'elemento di trazione
Montaje de las piezas de tracción
Montaż bolca dociągającego
Montáž táhla
1
2
klick
3
Zugstück von hinten in die Lasche einhängen ...
Insert lock activator from behind in sockets...
Pousser les pièces de tension par l'arrière dans la languette ...
Trekstuk van achteraan in de lasplaat hangen ...
Agganciare da dietro il trascinatore nella linguetta ...
Colgar la pieza de tracción desde atrás en la lengüeta ...
Bolec dociągający zaczepić w przetłoczenie ...
Táhlo zavěsit zezadu ...
... Rastklips von unten in Brücke einschieben ...
... slide clips from below into slot ...
... pousser le clip par l'arrière sous l'encoche ...
... arrêteerklips van onderaan in de brug schuiven ...
... premere dal basso l'aggancio nella staffa ...
... introducir el clip de enclavamiento en el puente ...
... następnie wsunąć od dołu w przetłoczenie poziome ...
... západku zasunout do m_stku zdola ...
... und einrasten
... and click into position.
... jusqu'au "déclic"
... en arrêteren
... e inserirla a scatto
... y enclavarlo
... i docisnąć
... a zacvaknout
Montage Schubkasten auf KA 270
Drawer assembly on KA 270
Montage tiroir sur KA 270
Montage schuiflade op KA 270
Montaggio del cassetto su guida su sfere KA 270
Montaje del cajón sobre correderas KA 270
Montaż szuflady na prowadnicę KA 270
Montáž zásuvky na KA 270
Schubkasten auf KA 270 auflegen und positionieren...
Place drawer on KA 270 and position it ...
Poser le tiroir sur la coulisse KA 270 et positionner...
Schuiflade op KA 270 opleggen en positioneren
Appoggiare il cassetto sulla guida su sfere KA 270 e posizionarlo...
Colocar el cajón sobre KA 270 y posicionarlo ...
Położyć szufladę na prowadnice KA 270 i ustawić ...
Položit zásuvku na KA 270 ...
... Sperrzahnschraube M4x4 durch Lochung im Schubkasten an Führung festschrauben.
... screw self-locking screw M4 x 4 firmly to guide through hole in drawer.
... visser la vis de sécurité indesserrable M4x4 à travers l'orifice du tiroir sur la coulisse
... borgtandschroef M4x4 door gat in schuiflade aan geleiding vastschroeven.
... fissare alla guida la vite dentata di arresto M4x4 attraverso il foro nel cassetto.
... fijar el tornillo autoblocante M4x4 a la guía a través del orificio en el cajón.
... następnie przykręcić prowadnicę śrubami M4x4 poprzez otwory w szufladzie.
... šroub M 4x4 spojit s výsuvem skrz otvor v zásuvce.
2
1
048 670-04/04
