Deuba monzana MZTS001 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Deuba Anleitungen
  4. Schleifmaschinen
  5. monzana MZTS001
  6. Bedienungsanleitung

Deuba monzana MZTS001 Bedienungsanleitung

Trockenbauschleifer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

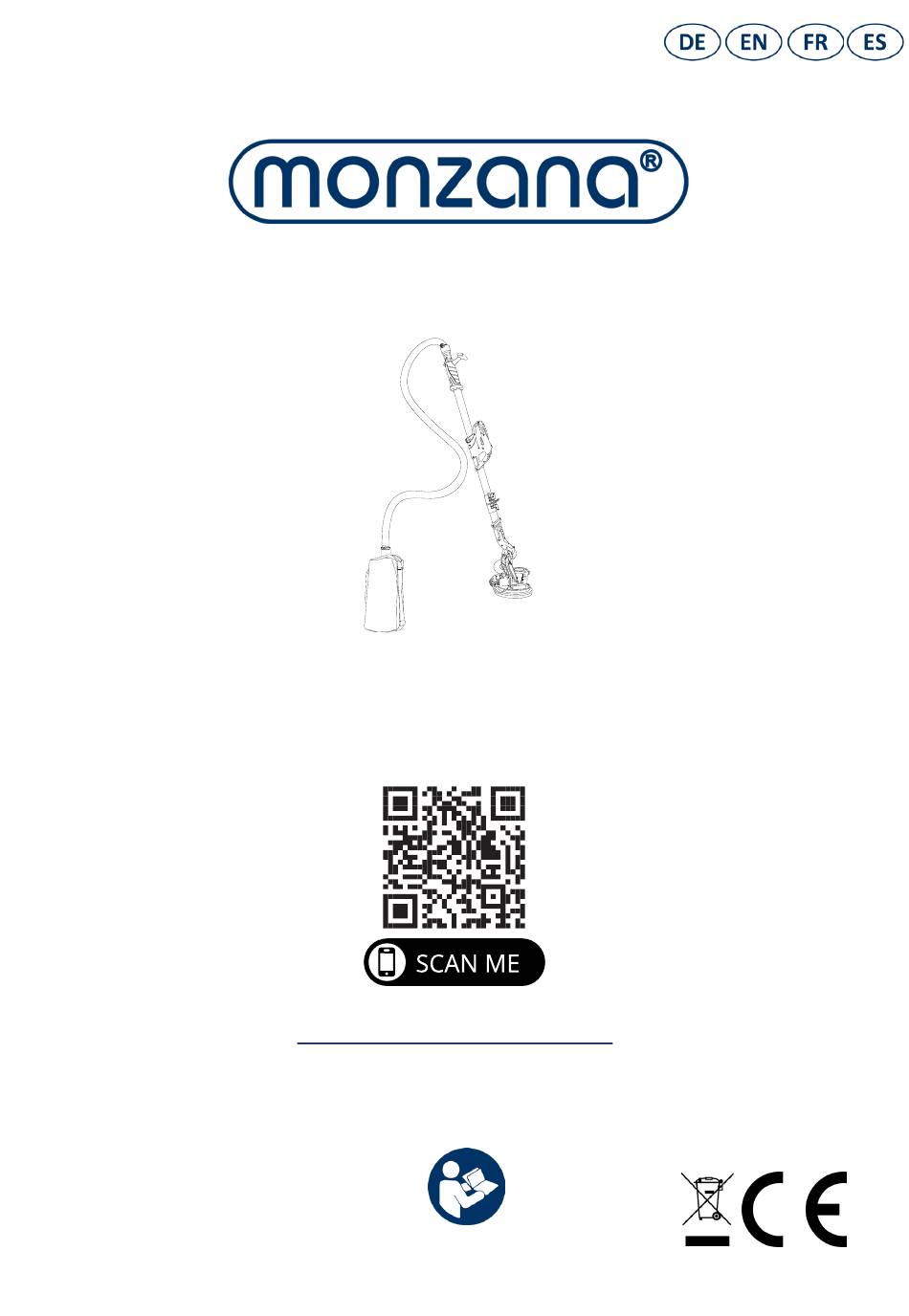

Deuba® Trockenbauschleifer
Artikel-/Modellnummer:
108351/MZTS001
Der direkte Weg zu unseren neusten Produkten, Angeboten und vieles
mehr!
Deuba Serviceportal
Für jede Art Service, Reklamationen und technischen Support können Sie sich
vertrauensvoll an unsere geschulten Mitarbeiter wenden.
www.Deubaservice.de
Hergestellt für:
Deuba GmbH & Co. KG
Zum Wiesenhof 84
66663 Merzig
Germany
www.DeubaXXL.de
Stand 2020/02 Rev1
