Seite 3: Inhaltsverzeichnis
Betriebsanleitung HiLite power ® Inhaltsverzeichnis Geltungsbereich ............................2 Allgemein ................................. 2 Bezeichnung und Typ der Maschine ........................2 EG-Konformitätserklärung ........................... 2 Hinweise für den sicheren Betrieb ........................3 Bildzeichenerklärung ............................3 Transportschäden ............................... 3 Betreiberpflichten .............................. 3 Gerätebuch / Bedienungsanleitung ........................3 - 1 - Sicherheitshinweise ............................ -
Seite 4: Geltungsbereich
Geltungsbereich Allgemein HiLite power ist eingetragenes Warenzeichen der Kulzer GmbH. ® Autor f48618 Diese Betriebsanleitung gilt für: Bestell-Nr. Typ und Ausstattung Ausgabe 66037191 2017-07 / 66050251/11 HiLite ® power, Lichtpolymerisationsgerät - 2 - Bezeichnung und Typ der Maschine Bezeichnung der Maschine: Maschinentyp: Gültig ab Serien-Nr.:... -
Seite 5: Hinweise Für Den Sicheren Betrieb
Netzanschlussleitung und Stecker sind vor Gebrauch auf Beschädigung zu prüfen. Wenn Schäden vorhanden sind, darf das Gerät nicht mit dem Netz verbunden werden. Arbeiten an der elektronischen Ausrüstung des Gerätes dürfen nur durch den Kulzer Service und im sicheren Zustand (spannungsfrei) durchgeführt werden. -
Seite 6: Bestimmungsgemäße Verwendung
Für im eventuellen Schadensfall des Gerätes entstandene Schäden in Folge von unsachgemäßen Reparaturen, welche nicht durch Kulzer Servicepartner oder durch von uns geschultem Personal durchgeführt wurden, oder wenn bei einem Teile austausch keine Originalersatz-/ Zubehörteile verwendet wurden, wird seitens Kulzer GmbH nicht gehaftet. -
Seite 7: Aufbau Und Funktion

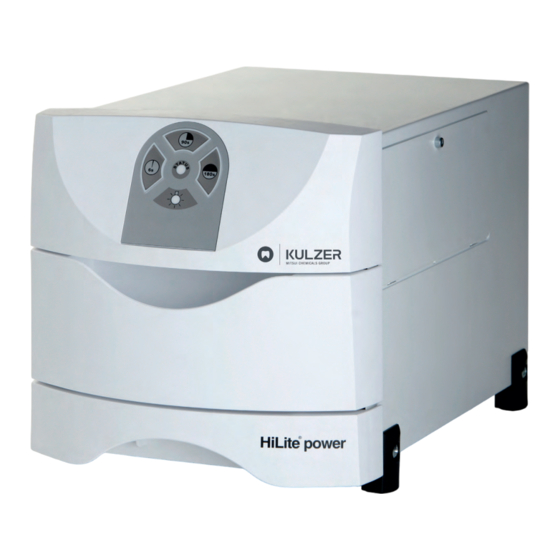

Betriebsanleitung HiLite power ® Aufbau und Funktion Bedienungs- und Anzeigeelemente - 5 - Bedienfeld Filter Reflektortopf Schublade für Filter Wartungsklappe Objekthalter Schublade für Polymerisationsgut LED Statuskontrolle 11) Taster 90 s Zyklus (Zwischenpolymerisation) LED Lampenkontrolle 12) Taster 180 s Zyklus (Endpolymerisation) 10) Taster 6 s Zyklus (Angelieren) Downloaded from www.Manualslib.com... -
Seite 8: Seitenansicht Bei Geöffneter Wartungsklappe
Seitenansicht bei geöffneter Wartungsklappe - 6 - 13) Lampenmodul 14) Chipkarte Rückansicht 15) Netzschalter 16) Spannungswahlschalter 17) Kaltgerätestecker mit integrierten Sicherungen 18) Typenschild Downloaded from www.Manualslib.com manuals search engine... -
Seite 9: Gerätebeschreibung
Betriebsanleitung HiLite power ® Gerätebeschreibung Das zu polymerisierende Material wird mittels einer Blitzlampe im Reflektortopf ausgehärtet. Durch eine Filterscheibe wird die von der Blitzlampe ausgehende, für die Polymerisation nicht benötigte, Strahlung reduziert. Im Bedienfeld sind die Taster und Anzeigen zum Einstellen und Kontrollieren der Gerätefunktionen angebracht. Mit den Tastern für die Polymerisationszeit können Zeiten von 6 s, 90 s oder 180 s gewählt werden. -
Seite 10: Installation Filterscheibe, Lampenmodul Und Chipkarte
Netzkabel im Lieferumfang Einsatz in Europa Spannung: 230 V Einsatz in USA / Japan Spannung USA: 115 V / Spannung Japan: 100 V STROMSCHLAG - 8 - Nässe und Feuchtigkeit können zum Kurzschluss führen. Folgendes beachten: Gerät nur in trockenen Bereichen betreiben. Installation Filterscheibe, Lampenmodul und Chipkarte Seitlich am Gerät befindet sich die Wartungsklappe, welche die Entnahme des Lampenmoduls und der lampenzugehörigen Chipkarte ermöglicht. -
Seite 11: Geräteprüfung
Nachfolgende Hinweise bitte beachten: Bei Austausch des Lampenmoduls ist die Chipkarte ebenfalls auszutauschen. Im Reklamationsfall ist das Lampenmodul immer mit Chipkarte zurück zu senden. Bei Nichtbeachtung behält sich Kulzer GmbH vor, Garantieansprüche abzulehnen. ACHTUNG Ohne Filterscheibe darf das Gerät nicht betrieben werden. -
Seite 12: Filterschublade
7.6.3 Filterschublade Ist der Filter in der Filterschublade eingesetzt? Stark verunreinigten Filter reinigen bzw. auswechseln. 7.6.4 Innenraum des Gerätes Ist das Lampenmodul bis zum Anschlag in die Halterung eingeschoben? Ist die Chipkarte richtig im Kartenleser eingesteckt? Ist die Filterscheibe eingesetzt und frei von Verunreinigungen? - 10 - Bedienung Arbeiten mit dem Gerät... -
Seite 13: Fehler Und Beseitigung
Betriebsanleitung HiLite power ® ACHTUNG Beim Arbeiten mit Reflektortöpfen, deren Löcher verschlossen sind, kommt es zum Wärmestau im Gerät. Die Polymerisation verläuft nicht reproduzierbar und das Gerät kann wegen Übertemperatur abschalten. Zur Wiederinbetriebnahme ca. 30 Minuten abkühlen lassen. Folgendes beachten: Nur gereinigte Polymerisationstöpfe einsetzen. -
Seite 14: Reinigung
Fehler Anzeige Leuchten Ursache Beseitigung Lampenlichtleistung Lampenmodul Warnung Lichtleistung der Blitzlampe lässt nach. Lampen- lässt nach modul sollte getauscht werden Lampenmodul Fehler Lichtleistung der Blitzlampe zu gering. Aushärte- Zyklen (90 s und 180 s) gesperrt. Lampenmodul muss getauscht werden Schublade lässt Hubmagnet defekt Hubmagnet austauschen Service... -
Seite 15: Aufbereitung Der Gerätekomponenten
Betriebsanleitung HiLite power ® Aufbereitung der Gerätekomponenten 9.2.1 Gehäuse Reinigung: Abwischen mit mildem Reinigungsmittel auf alkoholischer Basis. 9.2.2 Reflektortopf Reinigung: Bei Verunreinigung mindestens einmal in der Woche mit mildem Reinigungs- bzw. Spülmittel reinigen. HINWEIS Beim Arbeiten mit Reflektortöpfen, deren Löcher verschlossen sind, bei verstopftem Filter oder ungenügender Lüfterfunktion, kommt es zum Wärmestau. -
Seite 16: Instandsetzung
Materialien zum Einsatz, die verwertungsgünstig ® oder recyclebar sind und bei der Entsorgung keine besondere oder ungewöhnliche Gefahr darstellen. Kulzer GmbH ist selbst- verständlich bereit über die gesetzlichen Verpflichtungen hinaus, gebrauchte Geräte zurück zu nehmen. Die Betriebsdauer des Geräts ist für ca. -
Seite 17: Altgeräteentsorgung Nach Weee
Für detaillierte Informationen über die fachgerechte Entsorgung ausgedienter Altgeräte kontaktieren Sie unser Call-Center unter der kostenlosen Rufnummer 0 800 / 437 25 22 bzw. wenden Sie sich an Ihren Händler oder die Kulzer Niederlassungen in Ihrem Land. - 15 - WICHTIG Gekennzeichnete Geräte dürfen nicht über die kommunalen Entsorgungsstellen entsorgt werden. -
Seite 18: Schaltplan
Schaltplan 14.1 Klemmenbelegungsplan - 16 - Downloaded from www.Manualslib.com manuals search engine... -
Seite 19: Service
Service Gerne stehen wir Ihnen für Fragen, Kommentare und Anregungen zur Verfügung. Ansprechpartner in den Ländern und weitere Informationen finden Sie direkt mit dem nebenstehenden QR-Code oder auf unserer Homepage www.kulzer.com Dokumentenhistorie - 17 - 2008-04 Erstausgabe. 2010-01 Redaktionelle Änderungen, Ergänzung Dokument „EG-Konformitätserklärung“. - Seite 20 Downloaded from www.Manualslib.com manuals search engine...
