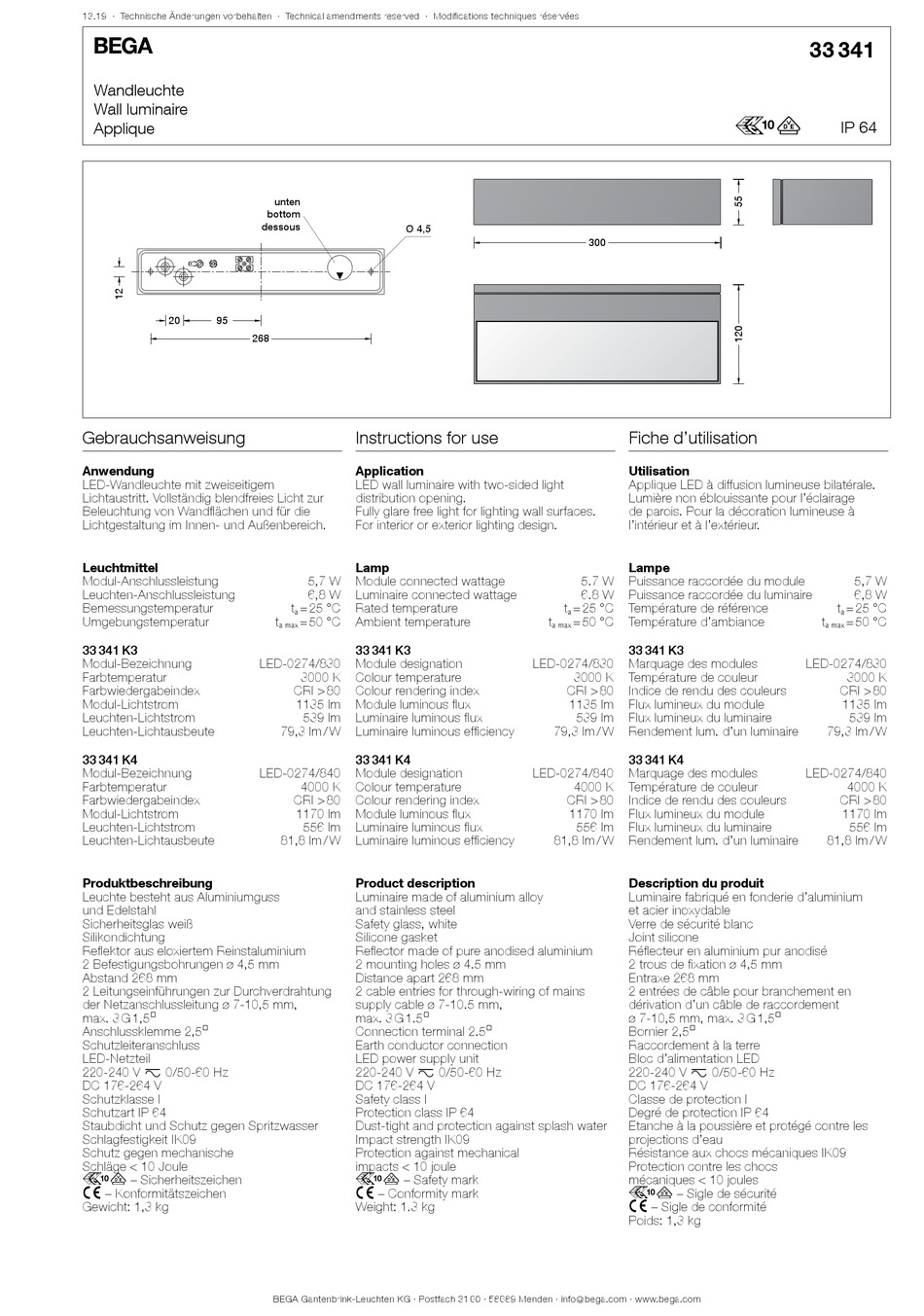

BEGA 33 341 Gebrauchsanweisung

13.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

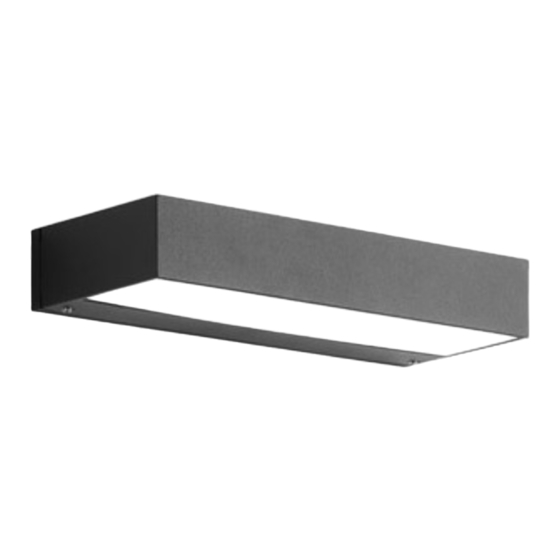

Wandleuchte
Wall luminaire
Applique
20 95
268
Gebrauchsanweisung
Anwendung
LED-Wandleuchte mit zweiseitigem
Lichtaustritt. Vollständig blendfreies Licht zur
Beleuchtung von Wandflächen und für die
Lichtgestaltung im Innen- und Außenbereich.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
33 341 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
33 341 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss
und Edelstahl
Sicherheitsglas weiß
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 4,5 mm
Abstand 268 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm,
max. 3 G 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 64
Staubdicht und Schutz gegen Spritzwasser
Schlagfestigkeit IK09
Schutz gegen mechanische
Schläge < 10 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,3 kg
unten
bottom
dessous
Ø 4,5
Instructions for use
Application
LED wall luminaire with two-sided light
distribution opening.
Fully glare free light for lighting wall surfaces.
For interior or exterior lighting design.
Lamp
5,7 W Module connected wattage
6,8 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
33 341 K3
LED-0274/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1135 lm Module luminous flux
539 lm Luminaire luminous flux
79,3 lm / W Luminaire luminous efficiency
33 341 K4
LED-0274/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1170 lm Module luminous flux
556 lm Luminaire luminous flux
81,8 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy
and stainless steel
Safety glass, white
Silicone gasket
Reflector made of pure anodised aluminium
2 mounting holes ø 4.5 mm
Distance apart 268 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm,
max. 3 G 1.5@
Connection terminal 2.5@
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 64
Dust-tight and protection against splash water
Impact strength IK09
Protection against mechanical
impacts < 10 joule
r – Safety mark
c – Conformity mark
Weight: 1.3 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
300
Fiche d'utilisation
Utilisation
Applique LED à diffusion lumineuse bilatérale.
Lumière non éblouissante pour l'éclairage
de parois. Pour la décoration lumineuse à
l'intérieur et à l'extérieur.
Lampe
5.7 W Puissance raccordée du module
6.8 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
33 341 K3
LED-0274/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1135 lm Flux lumineux du module
539 lm Flux lumineux du luminaire
79,3 lm / W Rendement lum. d'un luminaire
33 341 K4
LED-0274/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1170 lm Flux lumineux du module
556 lm Flux lumineux du luminaire
81,8 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium
et acier inoxydable
Verre de sécurité blanc
Joint silicone
Réflecteur en aluminium pur anodisé
2 trous de fixation ø 4,5 mm
Entraxe 268 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 3 G 1,5@
Bornier 2,5@
Raccordement à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 64
Etanche à la poussière et protégé contre les
projections d'eau
Résistance aux chocs mécaniques IK09
Protection contre les chocs
mécaniques < 10 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,3 kg
