SMART SWITCHLINE XS
GB: 2 WAY SPLITTER AND TAP (-13dB) FOR MULTISWITCH DISTRIBUTION WITH
5 CABLES.
I:
PARTITORE A 2 VIE E DERIVATORE (-13dB) PER DISTRIBUZIONE
MULTISWITCH 5 CAVI IN CASCATA.
F:
RÉPARTITEUR 2 DIRECTIONS ET DÉRIVATEUR (-13dB) POUR LES
DISTRIBUTION EN BIS COMMUTÉE 5 POLARITÉS.
E:
SPLITTER 2 SALIDAS Y DERIVADOR (-13dB) PARA DISTRIBUCIÓN
MULTISWITCH EN CASACADA CON 5 CABLES.
P:
REPARTIDOR DE 2 VIAS E TAP (–13dB) PARA DISTRIBUIÇÕES MULTISWITCH
A 5 CABOS.
D: SIGNALVERTEILUNG MIT KASKADIERBAREN MULTISCHALTERN.
SWI85T15
SWI85SPL2
Verwandte Anleitungen für Fracarro SMART SWITCHLINE XS SWI85T15
Inhaltszusammenfassung für Fracarro SMART SWITCHLINE XS SWI85T15

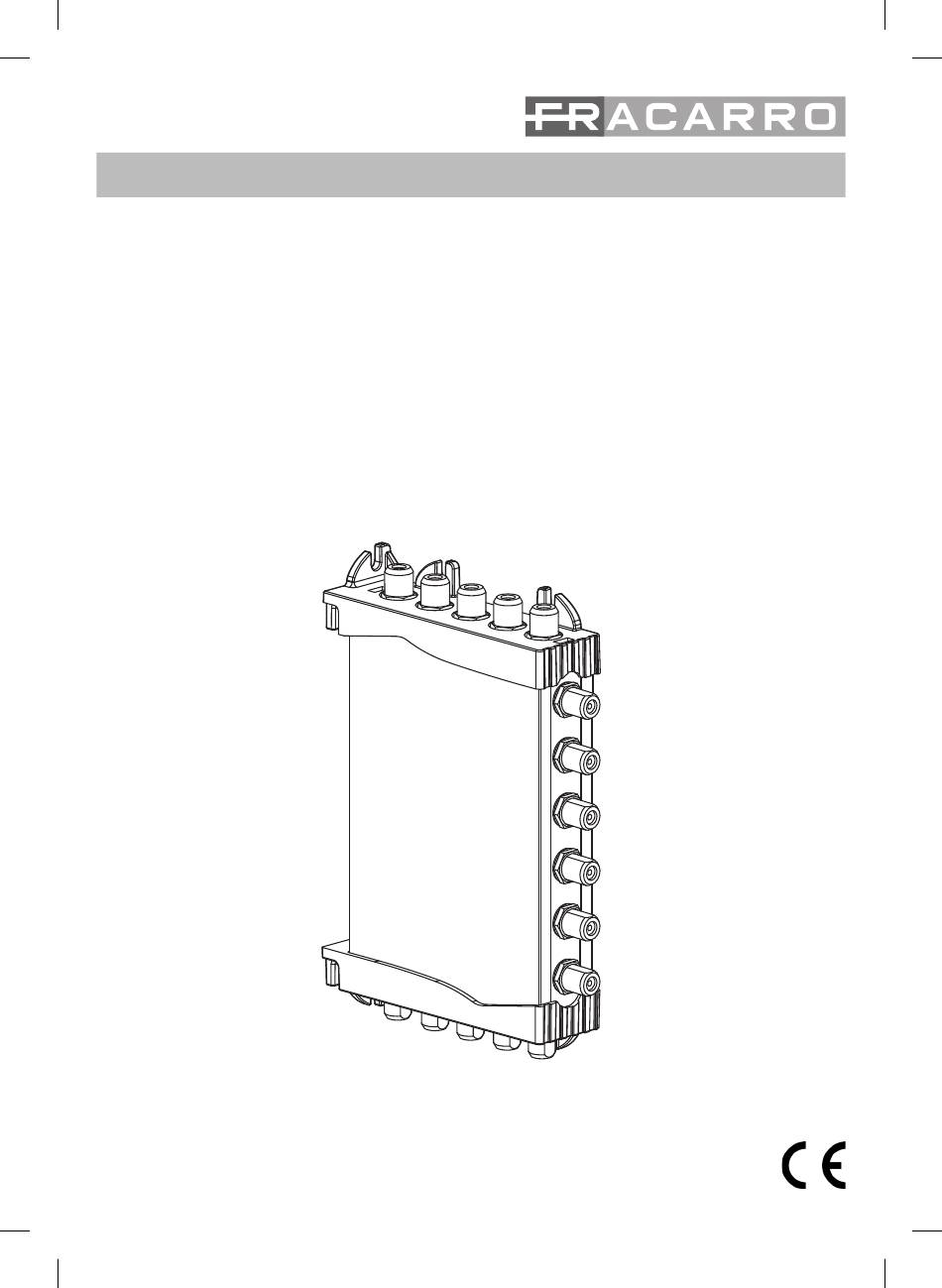

- Seite 1 SMART SWITCHLINE XS GB: 2 WAY SPLITTER AND TAP (-13dB) FOR MULTISWITCH DISTRIBUTION WITH 5 CABLES. PARTITORE A 2 VIE E DERIVATORE (-13dB) PER DISTRIBUZIONE MULTISWITCH 5 CAVI IN CASCATA. RÉPARTITEUR 2 DIRECTIONS ET DÉRIVATEUR (-13dB) POUR LES DISTRIBUTION EN BIS COMMUTÉE 5 POLARITÉS. SPLITTER 2 SALIDAS Y DERIVADOR (-13dB) PARA DISTRIBUCIÓN MULTISWITCH EN CASACADA CON 5 CABLES.
- Seite 2 SAFETY WARNINGS ADVERTENCIAS DE SEGURIDAD AVVERTENZE PER LA SICUREZZA ADVERTÊNCIAS DE SEGURANÇA AVERTISSEMENT DE SÉCURITÉ SICHERHEITSHINWEISE • GB: The product must be installed by qualified persons, menu del ricevitore eventuali toni di commutazione a according to the local safety standards and regulations. 60Hz perché...
- Seite 3 E: La instalación del producto debe realizarla personal talados após amplificadores de cabeça de rede, como cualificado según las leyes y normativas locales de seguridad. por exemplo os AMP9254A, AMP9254 ou AMP9294, Advertencias para la instalación não serão necessários filtros. Desactive a eventual co- •...

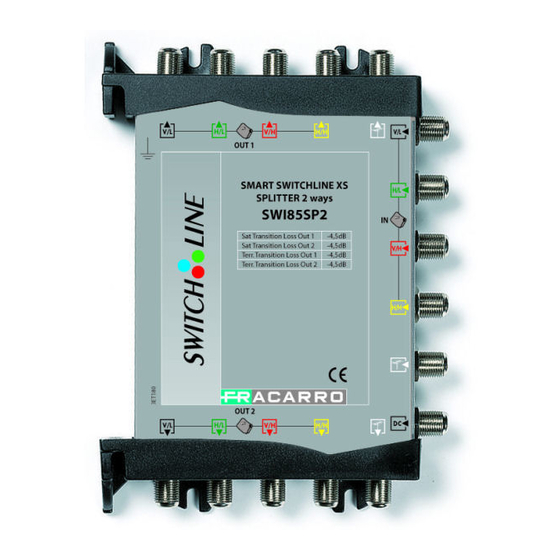

- Seite 4 SWI85SPL2 GB: 2 way SAT+TV splitter. Divides the 4 IF polarities and the TV signal, evenly. It can be used where you need to split the à - trunk with equal losses. DC voltage is allowed to pass on each of the 4 polarities only by their respective output lines, it is also bidirectional.
- Seite 5 à -13dB. Il peut être utilisé à un point quel- s, it conque de l’installation où il est nécessaire de dériver les signaux SAT et TV. Un connecteur est présent pour insérer l’alimentation et la rendre disponible sur toutes les lignes SAT (voir figure).
- Seite 6 GB: CONFIGURATION EXAMPLE E: EJEMPLO DE CONFIGURACIÓN I: ESEMPIO DI CONFIGURAZIONE P: EJEMPLO DECONFIGURACIÓN F: EXEMPLE DE CONFIGURATION D: KONFIGURATION BEISPIEL GB: In a Multiswitch distrubution system with Line amplifier there is a DC on the first two lines V/L and H/L. The out- put of the last switch must be Terminated by 75Ohm Isolated Load Ex: T75IF.
- Seite 7 GB: TECHNICAL SPECIFICATIONS E: ESPECIFICACIONES TÉCNICAS SPECIFICHE TECNICHE P: ESPECIFICAÇÕES TÉCNICAS SPECIFICATIONS TECHNIQUES D: TECHNISCHE SPEZIFIKATIONEN SWI85SPL2 SWI85T15 ell’ GB: Inputs E: Entradas 5 (4SAT+1TV) 5 (4SAT+1TV) I: Entrate P: Entradas F: Entrée D: Eingänge GB: Outputs E: Salidas I: Uscite P: Saídas F: Sorties D: Ausgänge...
- Seite 8 Tel: +39 0423 7361 - Fax: +39 0423 736220 Società a socio unico. Fracarro France S.A.S. - 7/14 rue du Fossé Blanc Bâtiment C1 - 92622 Gennevilliers Cedex - FRANCE - Tel: +33 1 47283400 - Fax: +33 1 47283421 Fracarro Ibérica S.A.U.
