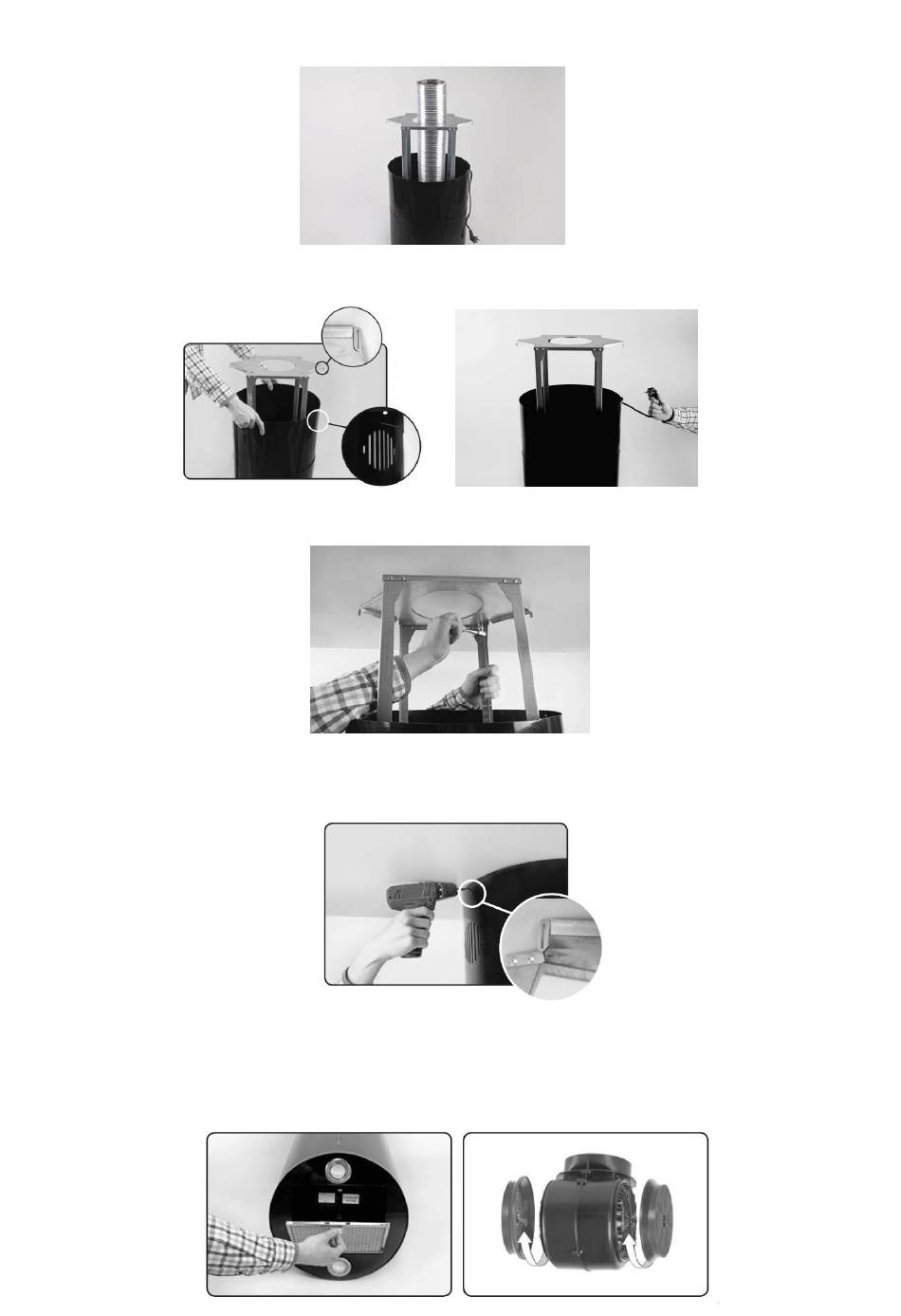

Im Falle einer Installation im Ablufbetrieb ist vorab der Abluftschlauch mit einem Ende an der
Abluftöffnung des Motors zu befestigen und das obere Kaminteil über die Schienen zu stecken.
Das obere Kaminteil (mit den Lüftungsschlitzen) ist dabei so zu platzieren, dass die Schlitze ebenfalls
zur Seite weisen. Außerdem ist das Stromkabel nach außen zu führen.
Nun wird die Haube mit allen Anbauteilen gem. den bisher beschriebenen Schritte an die ganz zu
Anfang gebohrten Deckenlöcher verschraubt.
Sitzt die Haube nun fest an der Halterung, kann der Stromanschluss als auch der Abluftanschluss
(sofern vorgesehen) vorgenommen werden und danach die obere Abdeckung auf der Halterung nach
oben gezogen und seitlich an den dafür vorgesehenen Halteklammern verschraubt werden.
5. Kohlefilter (passender Kohlefilter KFTP3)
Im Umluftbetrieb empfiehlt sich der Einsatz von Kohlefiltern zur Geruchsfilterung. Zum Einsatz der
Filter entnehmen Sie den Fettfilter, setzen jeweils links und rechts einen Kohlefilter auf die Ansaugöff-
nungen des Motors und rasten diese durch drehen ein.
