02952
Termostato electrónico con pantalla táctil para el control de la temperatura ambiente de 2 zonas independientes (calefacción y aire acondiciona-
do), domótica estándar KNX, 1 salida de relé NO 4 A 24 V~, 1 entrada para sensor electrónico de temperatura o sensor de temperatura alámbrico,
1 entrada digital programable, retroiluminación de led RGB, se completa con placas Eikon Evo, Eikon, Arké o Plana, gris - 2 módulos
El termostato es adecuado para controlar la temperatura ambiente (calefacción/aire acondicio-
nado) en instalaciones de 2 o 4 tubos (calefacción/aire acondicionado) y zona neutra (solo en
instalaciones de 4 tubos), con función "Boost" para activar una segunda fuente que permite
alcanzar más rápidamente el confort térmico deseado; puede interactuar con otros termostatos
y con un centro de supervisión (PC con software Well-contact Suite). Puede controlar 2 zonas cli-
máticas de forma totalmente independiente (equivale a dos termostatos A y B). Por cada zona se
controlan los modos de calefacción/aire acondicionado según su correspondiente temperatura
de referencia. Está provisto de un relé programable como NC o NO utilizable para uso genérico
(por ejemplo, encendido de la luz, cierre de la electroválvula de la zona, activación del secatoallas
eléctrico, etc.) o para el control de la velocidad 1 del fan-coil, controlado desde el termostato
A o el termostato B. Además, cuenta con una entrada digital programable como NC o NO que
puede utilizarse para otras aplicaciones, como por ejemplo la detección de una ventana abierta.
El termostato está provisto de pantalla RGB con 5 teclas capacitivas para el control del valor
de ajuste de la temperatura y la velocidad del fan-coil, la configuración de los modos de fun-
cionamiento y la selección del termostato A o B a visualizar/controlar; está provisto de pantalla
con retroiluminación RGB cuyos colores pueden configurarse mediante parámetros con ETS.
.
CARACTERÍSTICAS
• Tensión de alimentación: BUS 29 V SELV
• Consumo: 10 mA
• Bornes:
- bus TP;
- Entrada digital para contacto NO o NC (libre de potencial, SELV);
- Distancia máxima entre el contacto de entrada y el termostato: 30 m;
- Salidas de relé NO ( 24 V~ SELV 4 A cos
• Temperatura de funcionamiento: 0 °C - +40 °C (uso interior);
• Este aparato contiene solo circuitos SELV, que deben mantenerse separados de los circuitos
con tensiones peligrosas.
• Pantalla táctil retroiluminada RGB con colores configurables mediante parámetro ETS:
- color fijo a elección del instalador;
- variación dinámica del color según el valor configurado habilitando la función Ecometer.
• Sonda de temperatura interna: rango de medición de 0° a 40°C con precisión de la lectura de:
≤±0,5 °C entre 15 °C y 30 °C
≤±0,8 °C en los extremos
• Sonda de temperatura externa: rango de medición de -20 a 70°C con precisión análoga a la
sonda de temperatura interna; por encima de las temperaturas arriba indicadas, el error aumenta.
• Sensores de temperatura controlables desde el termostato 02952.
- NTC interno
- Posibilidad de conectar el sensor NTC externo art. 02965-20432-19432-14432
- Posibilidad de utilizar los valores de temperatura enviados al Bus por 8 sondas KNX de
temperatura distintas (dato de tipo DPT_Value_Temp).
• Temperatura de referencia
Por cada uno de los dos termostatos A y B la temperatura de referencia para el control de la cli-
matización es la media ponderada entre todas las fuentes de temperatura disponibles (si las hay):
- NTC interno
- NTC externo art. 02965-20432-19432-14432
- por Bus (temperatura sondas KNX 1÷8)
Las ponderaciones de las distintas fuentes de temperatura se configuran por ETS; las fuentes
de temperatura con ponderación 0 no se incluyen en el cálculo de la temperatura de referencia.
• Control de instalaciones con:
- 2/4 tubos y válvulas On/Off y proporcionales
- Fan-coil de 3 velocidades, 3 velocidades proporcionales y proporcionales continuas
- Zona neutra (solo 4 tubos)
- Algoritmo de control: On/Off, P, I, PI
• Función Boost: cada termostato A y B tiene una segunda etapa de control de la temperatura
que, de estar habilitada,, actúa para apoyar a la primera cuando la temperatura medida se
aleja del valor deseado del umbral prefijado
• Visualización de la humedad ambiente: el termostato puede mostrar la humedad ambiente
cuyo valor es enviado por el Bus al termostato mediante un oportuno datapoint.
• Punto de rocío
• Funciones de protección de la instalación:
- Antihielo y Demasiado calor
- Protección de la temperatura del suelo
- Alarma genérica
• 16 escenarios
CONFIGURACIÓN.
El termostato, su dirección física, sus parámetros, su funcionamiento, etc. se configuran
mediante el software ETS. Para todos los detalles correspondientes a los objetos de comu-
nicación ETS, a los parámetros y a la configuración del dispositivo, consulte el manual
Welll-contact Plus se puede descargar de la sección "Software -> Software de producto
-> Well-contact Plus" de la página www.vimar.com.
Con las teclas frontales, el usuario puede modificar el valor de ajuste de la temperatura y la veloci-
dad del fan-coil; al modificar estos parámetros se fuerza el termostato al funcionamiento manual.
UTILIZACIÓN DEL TERMOSTATO.
El termostato permite configurar:
• el modo de funcionamiento (Confort, Stand-by, Ahorro, Protegido, OFF) tocando
• cambiar la velocidad del fan-coil tocando
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
Well-contact Plus
1; 24 V~ SELV 2 A cos 0,6);
.
.

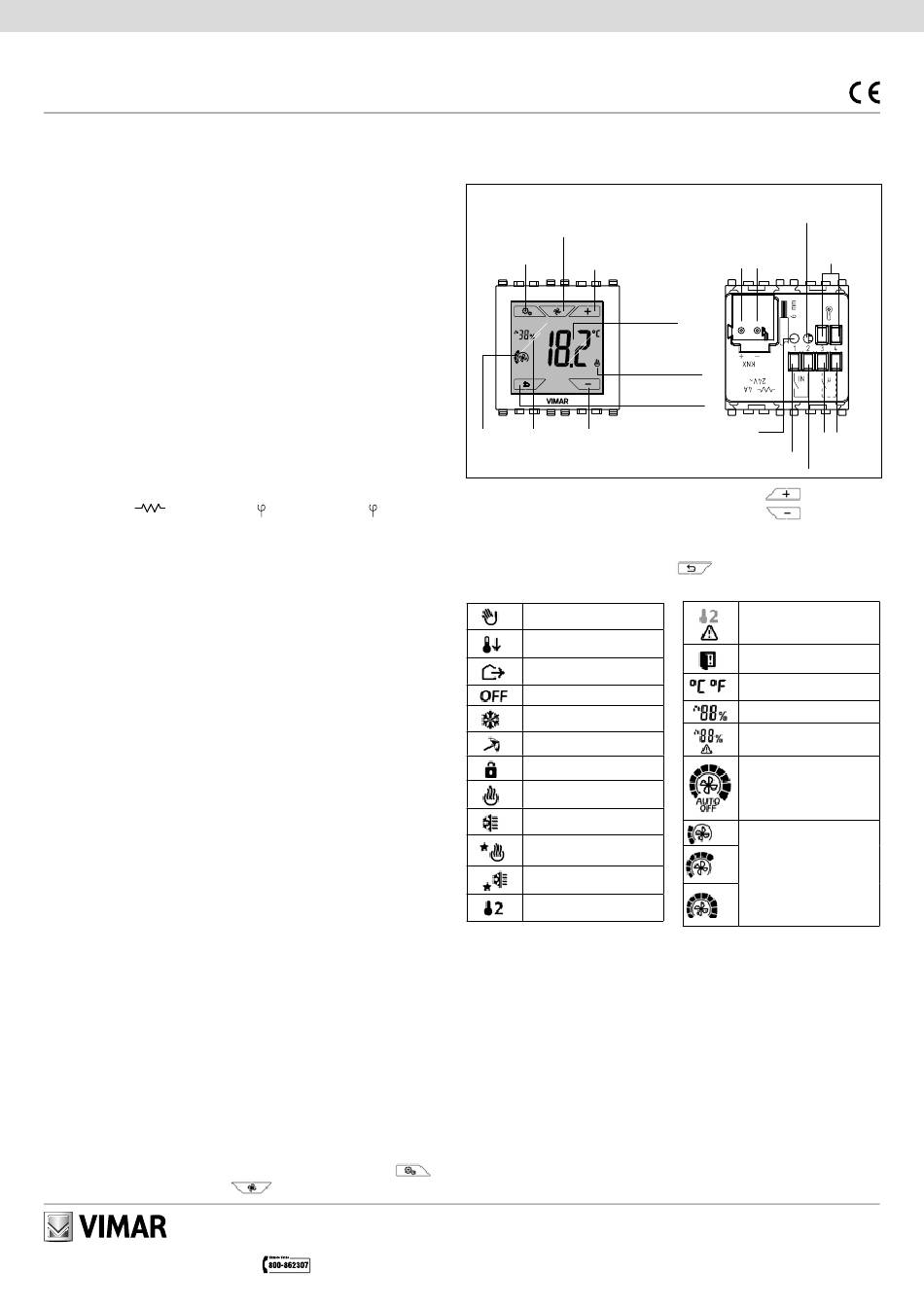

VISTA FRONTAL Y CONEXIONES
Tecla Tecla velocidad fan-coil
configuración
funcionamiento
Tecla incremento consigna
Temperatura
actual
Válvula de
calefacción
activada
Selección del
termostato
Velocidad Humedad Tecla disminución
fan-coil ambiente consigna
• aumentar el valor de ajuste de temperatura en la habitación tocando
• disminuir el valor de ajuste de temperatura en la habitación tocando
Según se configura el parámetro "Regulación permitida al cliente", es posible cambiar libremente
la temperatura de consigna o bien solo dentro de determinados límites configurados desde la sala
de control o la recepción.
La selección del termostato B se realiza tocando
ICONOS DE LA PANTALLA.
Confort
(Huésped presente en la habitación)
Stand-by
(Huésped no presente en la habitación)
Ahorro (Habitación libre)
Off
Antihielo
Demasiado calor
Teclas bloqueadas
Válvula de calefacción activada
Válvula de aire acondicionado activada
Calefacción con función Boost
Aire acondicionado con función
Boost
Visualización de temperatura y
menú termostato B
NORMAS DE INSTALACIÓN.
La instalación debe realizarse cumpliendo con las disposiciones en vigor que regulan el montaje del
material eléctrico en el país donde se instalen los productos.
El aparato debe montarse en cajas de empotrar o de superficie con los soportes y placas correspon-
dientes, a una altura de 1,5 m del suelo, en una posición adecuada para la correcta detección de la
temperatura ambiente, evitando su montaje en nichos, detrás de puertas y cortinas o zonas afec-
tadas por fuentes de calor o factores atmosféricos; hay que evitar su montaje especialmente en las
paredes perimetrales o cerca de aparatos que generen calor (por ejemplo, reguladores o lámparas).
IMPORTANTE:
• Longitud máxima del cable de conexión del sensor de temperatura externo: 60 m.
• Utilice un cable trenzado con sección mínima de 0,8 mm
• Longitud máxima del cable para la conexión de la entrada: 30 m.
• Asegúrese de que el borne de la puesta a tierra del alimentador de la línea BUS esté correcta-
mente conectado a la tierra de la instalación eléctrica.
Nota: Durante la fase de montaje, la longitud de los cables de conexión debe ser adecuada para
poder extraer el dispositivo de su caja de empotrar y acceder al pulsador de configuración.
CONFORMIDAD A LAS NORMAS.
Directiva sobre compatibilidad electromagnética. Normas EN 50428, EN 50491.
Bornes para
Pulsador de
sensor de
configuración
temperatura
externo
Línea Bus KNX
LED
C NO
Entrada
Relé
Entrada común
.
.
.
Alarma temperatura por
superación de umbral
Señalización de ventana abierta
Unidad de medida de la temperatura
(°C o °F)
Humedad relativa
Alarma punto de rocío
Fan-coil de 3 velocidades y
regulación proporcional
Las 3 velocidades del fan-coil se
v1
indican con los símbolos V1,
V2 y V3
v2
La regulación proporcional de la
velocidad es indicada por el icono
circular dividido en 10 partes, cada
una de las cuales corresponde al
v3
10% de la velocidad máxima
2 (art. 01890).
