Ihre Installationsfirma:
WÄRMETECHNIK GmbH
Installations- und Betriebsanleitung

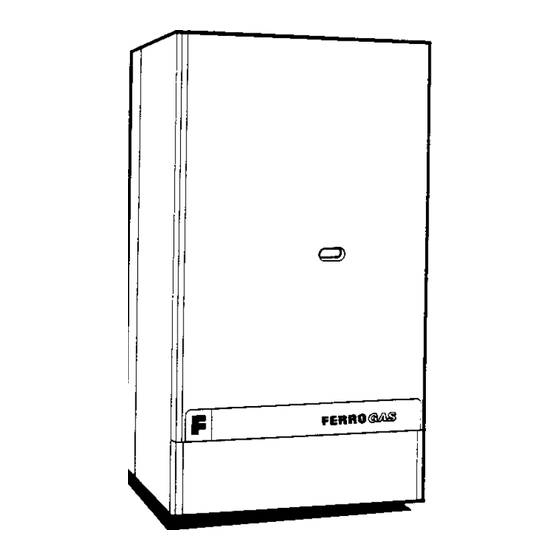

Wasserheizer
Typ U18VM / U24VM
18 / 24 kW - für Erd- und Propangas
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres FERRO GAS
Heizgerätes. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu beachten und
insbesondere die erforderlichen jährlichen Wartungsarbeiten
durch eine zugelassene Fachfirma ausführen zu lassen.
Am Kiefernschlag 1, 91126 Schwabach
Werbung
Inhaltszusammenfassung für FERRO GAS Typ U18VM
- Seite 1 18 / 24 kW - für Erd- und Propangas Ihre Installationsfirma: Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres FERRO GAS Heizgerätes. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten durch eine zugelassene Fachfirma ausführen zu lassen.
- Seite 2 U18VM / U24VM Beschreibung / Installationsanleitung zu U 18 VM / U 24 VM Inhaltsverzeichnis FERRO GAS - Wasserheizer Baureihe U 18 VM / U 24 VM; Vollautomat mit elektr. Zündung. Seite Inhaltsverzeichnis Abmessungen Bauteile Daten Heizwasserseite Technische Daten Elektroinstallation Geräte-Anschlußdaten...
- Seite 3 U18VM / U24VM Abmessungen U 18 VM / U 24 VM 1 Elektrokabeleinführung 2 Gas R 1/2" 3 Ausgang Sicherheitsventil 4 Vorlauf Heizung G 3/4" 5 Rücklauf Heizung G 3/4" 57,5 40 77,5 ITNM...
- Seite 4 U18VM / U24VM ITNM...
- Seite 5 U18VM / U24VM Bauteile U 18 VM / U 24 VM 1 Befestigungspunkt 53 Entlüftung Heizungskreislauf Wärmetauscher 54 Vorlauf Temperaturfühler Thermomanometer 55 Entleerung Heizwasser 56 Ausdehnungsgefäß 6 Schaltkasten IP 42 7 Gasanschluß 61 Betriebsschalter 62 Einbauplatz Regelung oder Schaltuhr 10 Heizung Vorlauf 63 Vorlauftemperaturregler Heizung 11 Heizung Rücklauf 64 Thermomanometer...
- Seite 6 U18VM / U24VM Daten Heizwasserseite Wasserheizer Druckverlust Heizwasserkreis im Gerät UPS 25/60 Grundfos 1 2 3 = Drehzahlen Umwälzpumpe Förderhöhe [m Ws] UPS 25/50 Grundfos Wassermenge [m Ausdehnungsgefäß B = Bypass ITNM...
-
Seite 7: Technische Daten
U18VM / U24VM Technische Daten Gerätetyp: FERRO GAS U 18 VM / U 24 VM Leistung / Belastung: U 18 VM U 24 VM Leistung Belastung Leistung Belastung Warmwasseraufheizung mit 18,0 20,2 24,0 26,7 angeschlossenen Speicher 10,6 10,9 12,8 Regelung modulierend... -
Seite 8: Bauart Und Ausrüstung Des Wasserheizers
Die Vorlauftemperaturregelung wird an einem einstellbar. Potentiometer zwischen 30 und 90°C gewählt. Der Betrieb ist modulierend für Heizwasserbetrieb. 1.2.1 Wasserheizer FERRO Gas sind für Zentral- Die Temperaturwächter (90°C) und ein Sicher- heizungen in Mehrgasausführung mit getrennt heitstemperaturbegrenzer (110°C) schützen das stufenloser Leistungsanpassung an den Wärme... - Seite 9 Außentemperatureinfluß automatisch dem Heizbedarf angepaßt. Die Vorlauftemperatur während der Brauchwasseraufbereitung wird an Wirkungsweise/Funktion einem Potentiometer der integrierten Leistungs- FERRO GAS U18VM / U24VM Wasserheizer. elektronik werkseitig auf 85°C eingestellt. Sie kann vom Installateur bedarfsweise geändert Nach einer Regelabschaltung bei Heizbetrieb be- werden.
- Seite 10 Vor Installation der Anlage muß die Stellungnah- me des Gasversorgungsunternehmens und des Installation zuständigen Bezirksschornsteinfegers eingeholt werden. Schornsteingebundene Geräte sollen FERRO GAS Wasserheizer werden mit komplett nicht in Aufstellungsräumen mit agressiven Dämp- angebauter Verkleidung in stabiler Einwegver- fen, übermäßiger Staubbildung oder sogenannter packung angeliefert.
- Seite 11 Abgase einwandfrei Inbetriebnahme abgeführt werden. Sie müssen betriebs- und brandsicher sein. Der Schornstein ist vor An- Hinweise für FERRO GAS Wasserheizer, schluß der Feuerstätte auf seine Eignung zu Baureihe U18VM / U24VM: prüfen. Wartungshähne öffnen, Abdeckkappe vom Die Abgasrohre müssen aus nicht brennbarem...
-
Seite 12: Einstellfolge
U18VM / U24VM Entlüftungsventil auf Funktion prüfen und die Ent- 1. Kappe (1) demontieren lüftungsschraube auf der Stirnseite der Umwälz- 2. Brenner einschalten (z. B. Betriebswahlschalter pumpe kurz lösen. auf "Hand" stellen) 3. Flachstecker (5) abnehmen Überprüfen, ob vorhandene Gasart und Gasgruppe 4. -
Seite 13: Während Des Probeheizens Sind Sämtliche
U18VM / U24VM 7.7.3 Max. Leistung Warmwasser (ist unabhängig von 7.13 Nach Erstinbetriebnahme, Brennereinstellung, max. Leistung Heizung) Temperatureinstellung und Funktionsprüfung der gesamten Heizungsanlage ist der Betreiber in 1. Gerät abkühlen lassen (Betriebsschalter auf die Bedienung zu unterweisen und die Bedie- Null und Warmwasserhahn öffnen) nungsanleitung, sowie die Garantiekarte zu übergeben (DIN 4756). - Seite 14 U18VM / U24VM Umrüstung von Erd- auf Flüssiggas Wassersystem Zu Beginn einer jeden Heizperiode und auch 12.1 Brennerschlitten ausbauen zwischenzeitlich ist auf den richtigen Wasser- Hauptgasdüsen tauschen !stand Schutzkappe an Pos. A entfernen entsprechend der Anzeige am Manometer zu Softlite - Stopfen an Pos. A einbauen achten und bei Bedarf Wasser nachzufüllen.
- Seite 15 U18VM / U24VM Elektrischer Anschlußplan U 18 VM / U 24 VM (wird vom Hersteller eingereicht) Außenfühler bei Einbau eines Uhren- raumthermostates Brücke entfernen! (Positionsnummern siehe Legende Seite 5) ITNM...
- Seite 16 U18VM / U24VM Elektrischer Anschlußplan Einbauanleitung FERRO MATIC - Regelgerät U 18 VM / U 24 VM 1. Schritt: Stecker Pos. 1a auf Pos. 1b setzen mit nachgerüsteter FERRO MATIC witterungsgeführter 2. Schritt: Stecker Pos. 2a auf Pos. 2b setzen Vorlauftemperaturregelung mit 3.
- Seite 17 U18VM / U24VM Elektrischer Schaltplan U18 VM / U 24 VM ITNM...
- Seite 18 U18VM / U24VM Funktions-Ablaufdiagramm U 18 VM / U 24 VM (wird vom Hersteller eingereicht) ITNM...
- Seite 19 U18VM / U24VM Position Elektroden "U18VM / U24VM" ITNM...
- Seite 20 U18VM / U24VM GAS - UMSTELLUNG GAS - EINSTELLTABELLEN Erdgas L Erdgas H Flüssiggas U 18VM EE - L 12,4 EE - H 15,0 Propan G 31 DüsenStückzahl Durchmesser [mm] 1,10 1,00 0,65 Kennzeichnung *) Heizbetrieb Leistung Belastung (Bez.auf H.U.B) Düsendruck Gasmenge Düsendruck...
- Seite 21 U18VM / U24VM Ersatzteile Wasserführung Ersatzteile Verkleidung Pos. EDV-Nr. Bezeichnung Pos. EDV-Nr. Bezeichnung 37104100 Kesselträger-Rahmen 37401720 Wärmetauscher, komplett 34000880 Befestigungsschraube 36401390 Temperaturfühler 32909120 Abdeckblech 36401280 Sicherheitstemperaturbegrenzer 36802120 Ausdehnungsgefäß 8 Ltr. 38444330 Vorlaufrohr 31206960 Unterer Haltebügel für Außdehnungsgefäß 38310807 Temperaturfühler Brauchwasser 36504860 Kabeldurchführung 38442840...
- Seite 22 U18VM / U24VM Ersatzteile Wandbefestigung Ersatzteile Gas - Aggregat Pos. EDV-Nr. Bezeichnung Pos. EDV-Nr. Bezeichnung 37902910 Brennerkassette 35417143 Bohrschablone 32202240 Flächenbrenner 37103530 Obere Wandhalterung 34009530 Düsen ø 0,65 für Flüssiggas 31206430 Untere Wandhalterung 34009560 Düsen ø 1,00 für Erdgas H 34502000 Mutter M8 34009520...
- Seite 23 U18VM / U24VM Bedienungsanleitung für Wasserheizer "U 18 VM" / "U 24 VM" Allgemeine Funktionskontrolle: a) Betriebswahlschalter (3) auf "Hand" stellen. b) Vorlauftemperaturregler (5) auf "Hand" stellen. Das Gerät startet nun für Heizung, auch wenn der Raumtemperaturregler keine Wärme verlangt. Schauloch Brenner Entriegelungsknopf Störung-Feuerungsautomat Betriebswahlschalter...
- Seite 24 U18VM / U24VM b) Beseitigung von Betriebsstörungen f) Gewährleistung Sind alle in "a" genannten Bedingungen erfüllt, kontrollie- - Für den Gewährleistungsanspruch ist die Inbetriebset- ren Sie bitte: zung und ordentliche Unterweisung des Betreibers durch eine zugelassene Fachfirma gemäß DIN 4756 sowie die - Durch kurzzeitige Übertemperatur (110°C) schaltet der Beachtung der Betriebs- und Gewährleistungsvorschriften Sicherheitstemperaturbegrenzer STB (4) das Gerät ab...
- Seite 25 U18VM / U24VM ITNM...
- Seite 26 U18VM / U24VM Im Störungsfall wenden Sie sich bitte an Ihren zuständigen Heizungsbauer, der das Gerät installiert hat und mit der Anlage vertraut ist. Vertrieb und Beratung in Ihrer Nähe: 1 FERRO WÄRMETECHNIK GmbH Am Kiefernschlag 1 91126 Schwabach Tel. 09122/9866-0 Fax 09122/9866-33 2 FERRO WÄRMETECHNIK GmbH Hauptstraße 4...
