Montageanleitung leD-transforMator
Typ: LD2 dimmbar 1–10 V
Belastung der Transformatoren
Sekundär-Leitung max. 5 m.
Bei der Auslösung des integrierten Überlastschutzes infolge einer Überlastung des Transformators schaltet sich der
Transformator nach kurzer Zeit automatisch wieder ein (Auto-Reset).

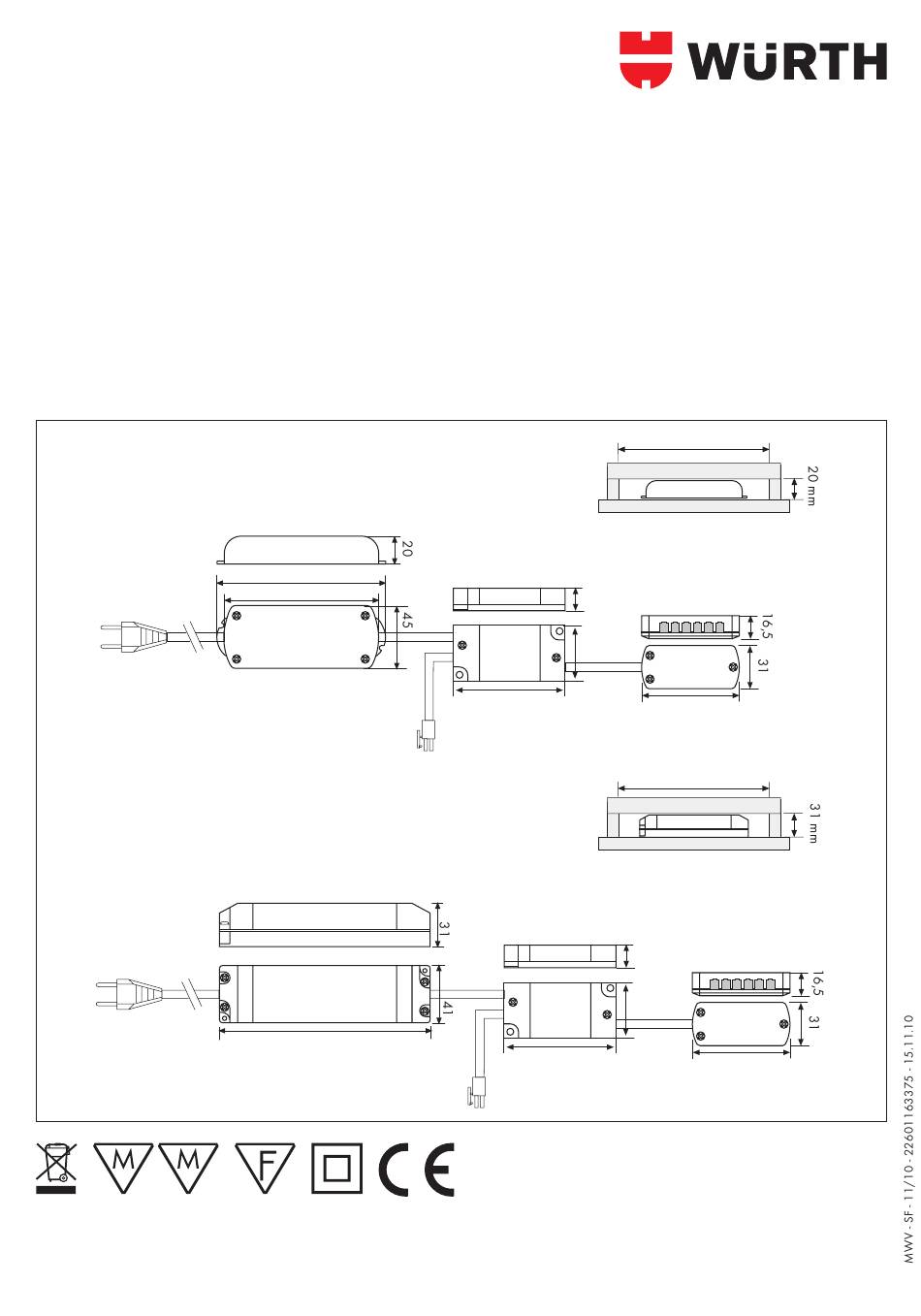

Montageanordnung mit zulässigen Abständen
LED 15 W/24 V DC (Leistung 1–15 W)
LED 30 W/24 V DC (Leistung 1–30 W)
Maßangaben unverbindlich. Technische Änderungen vorbehalten.
Adolf Würth GmbH & Co. KG · 74650 Künzelsau, Germany · T +49 7940 15-0 · F +49 7940 15-1000 · www.wuerth.com
121
111
Dimm-Steuerleitung 1–10 V
300 mm mit DIM1-Stecksystem
151
Dimm-Steuerleitung 1–10 V
300 mm mit DIM1-Stecksystem
Dimm-Controller
16
40
78
Dimm-Controller
78
Prim.
220–240 V–
50–60 Hz
min. 300 x 350 mm
Trafo
12fach Verteiler
70
min. 300 x 250 mm
Trafo
16
12fach Verteiler
40
70
Sec.
24 V DC
