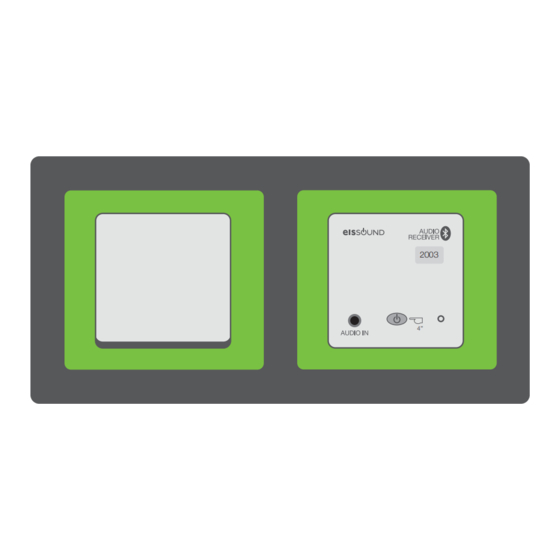

In-Wall
Audio Receiver
INSTALLATION AND USER MANUAL
EN
MANUAL DE USO E INSTALACIÓN
ES
MANUEL D'INSTALLATION
FR
ET D'UTLISATION
INSTALLATIE EN GEBRUIKERS
NL
HANDLEIDING
INSTALLATIONS-
DE
UND BETRIEBSANLEITUNG
INSTALLASJONS-
NO
OG BRUKSANVISNING
MANUAL DE INSTALAÇÃO E USO
PT
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
RU
ПО МОНТАЖУ И НАСТРОЙКЕ
®
2003
4"
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EisSound 52691
Inhaltszusammenfassung für EisSound 52691
- Seite 1 In-Wall ® Audio Receiver 2003 4” INSTALLATION AND USER MANUAL MANUAL DE USO E INSTALACIÓN MANUEL D’INSTALLATION ET D’UTLISATION INSTALLATIE EN GEBRUIKERS HANDLEIDING INSTALLATIONS- UND BETRIEBSANLEITUNG INSTALLASJONS- OG BRUKSANVISNING MANUAL DE INSTALAÇÃO E USO ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ПО МОНТАЖУ И НАСТРОЙКЕ Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 2003 4” FCC ID : 2AB6X5269A This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Seite 3 ® In-Wall Audio Receiver INSTALLATION AND USER MANUAL MANUAL DE USO E INSTALACIÓN MANUEL D’INSTALLATION ET D’UTLISATION INSTALLATIE EN GEBRUIKERS HANDLEIDING INSTALLATIONS-UND BETRIEBSANLEITUNG INSTALLASJONS-OG BRUKSANVISNING MANUAL DE INSTALAÇÃO E USO ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ПО МОНТАЖУ И НАСТРОЙКЕ Electrónica Integral Electrónica Integral Electrónica Integral Electrónica Integral Electrónica Integral...
-
Seite 4: Installation
(1) 8 or 16 ohm Speakers (any brand of speaker permitted) (2) Bluetooth Audio Receiver (The Module) (3) Power Supply Unit (15Vdc, 0,8A) The Module is mounted in a wallbox 45 x 45 mm (1.77 X 1.77 in) diameter. Standard electrical light switch. 52691 NORMAL NOTES 45x45x42 / 1.77x1.77x1.65... -
Seite 5: Operation
® In-Wall Bluetooth Audio Receiver Installation & User Manual 2. Electrical and functional specifi cation Power: the Module is powered from an external Bluetooth ID: each Module is identifi ed as power supply unit. Any 15Vdc power supply unit KINGBT-XXXX where XXXX is a serial number which permits the user to identify different may be used depending on the number of Modules installed and the audio output needed. - Seite 6 ® In-Wall Bluetooth Audio Receiver Installation & User Manual 3.2. Once the blue led fl ashes you are ready to pair. Pair Connected The Module remains in pairing mode for one minute. If the Bluetooth device is not connected during this time, the Module will automatically turn off and you must repeat the process again.
-
Seite 7: Instalación
(1) Altavoces de 8 o 16 ohm (permite cualquier marca de altavoz) (2) Bluetooth Audio Receiver (El Módulo) (3) Fuente de Alimentación (15Vdc, 0,8A) El Módulo debe ser montado en caja de empotrar de 45 x 45 mm de diámetro. Caja estándar de mecanismo eléctrico. 52691 NORMAL NOTAS 45x45x42... - Seite 8 ® In-Wall Bluetooth Audio Receiver Manual de Uso e Instalación 2. Especifi caciones Eléctricas y funcionales Alimentación: El Módulo es alimentado por una fuente Bluetooth ID: Cada Módulo está de alimentación externa. Se puede utilizar cualquier fuente identifi cado como KINGBT-XXXX donde XXXX es un número serial que permite al de alimentación de 15Vdc dependiendo del número de Módulos instalados y la potencia que se quiera conseguir.
- Seite 9 ® In-Wall Bluetooth Audio Receiver Manual de Uso e Instalación 3.2. Una vez que el Led azul parpadea está listo para Emparejar Conectado emparejar el dispositivo Bluetooth. El Módulo permanece en el modo de emparejamiento durante un minuto. Si el dispositivo Bluetooth no se conecta durante este tiempo, el Módulo se apagará...
-
Seite 10: Spécifications Techniques
(1) Haut-parleurs 8 ou 16 ohms (toute marque de haut-parleur est acceptée) (2) Récepteur Audio Bluetooth (le Module) (3) Unité d’alimentation électrique (15Vdc, 0,8A) Le Module, de dimensions 45 x 45mm, s’installe dans les boîtes d’encastrement standard pour l’appareillage électrique. 52691 NORMAL NOTES 45x45x42 extérieur (largeur x hauteur x profondeur) - Seite 11 ® In-Wall Bluetooth Audio Receiver Manuel d’installation et d’utlisation 2. Spécifi cations électriques et fonctionnelles Alimentation électrique: le module fonctionne avec un Bluetooth ID: Chaque Module est identifi é bloc d’alimentation externe. Toute unité d’alimentation comme KINGBT-XXXX ou XXXX est le numéro de série, cela permet à...
- Seite 12 ® In-Wall Bluetooth Audio Receiver Manuel d’installation et d’utlisation 3.2. Une fois que le voyant bleu clignote vous êtes prêt Appairage Connecté à appareiller. Le module reste en mode d’appairage pendant une minute. Si le périphérique Bluetooth n’est pas connecté durant cette période, le module s’éteindra automatiquement et vous devrez répéter le processus.
-
Seite 13: Technische Specificaties
2,5W/8ohm (1) 8 of 16 Ohm luidsprekers (merk onafhankelijk) (2) Bluetooth Audio Receiver (De Module) (3) Voeding (15Vdc, 0,8A) De module van 45 x 45 mm kan geplaatst worden in een standaard inbouwdoos. 52691 NORMAAL INFORMATIE 45x45x42 Omhuizing (bxhxd) Afmetingen... -
Seite 14: Elektrische En Functionele Specifi Caties
® In-Wall Bluetooth Audio Receiver Installatie en gebruikers handleiding 2. Elektrische en functionele specifi caties Voeding: De Module wordt gevoed met een externe Bluetooth ID: Elke module identifi ceert zich voeding. Elke 15Vdc voeding kan gebruikt worden in als KINGBT-XXXX. XXXX is het serienummer welke toelaat aan de gebruiker om functie van het aantal gebruikte modules en in functie van de audio uitgang die nodig is. - Seite 15 ® In-Wall Bluetooth Audio Receiver Installatie en gebruikers handleiding 3.2. Wanneer de blauwe LED knippert, kan het Bluetooth Paar Geconnecteerd apparaat gekoppeld worden. De Module blijft één minuut in koppel mode. Als het bluetooth apparaat niet verbindt in deze minuut zal de module automatisch uitschakelen en moet u de procedure herdoen.
-
Seite 16: Technische Spezifikation
(1) 8 oder 16 Ohm Lautsprecher (beliebige Hersteller zulässig) (2) Bluetooth Audio Empfänger (das Modul) (3) Netzteil (15 VDC; 0,8A) Das Modul wird in eine Unterputzdose eingebaut- ab 45 mm Durchmesser. Standard Dose für Installation möglich. 52691 NORMAL ANMERKUNG 45x45x42 Aussenmass (BreitexHöhexTiefe) -
Seite 17: Elektrische Und Funktionale Spezifi Kation
® In-Wall Bluetooth Audio Receiver Installations - und Betriebsanleitung 2. Elektrische und funktionale Spezifi kation Spannungsversorgung: Das Modul wird durch ein Bluetooth ID: Jedes Modul ist als externes Netzteil versorgt. Jedes 15 VDC Netzteil kann KINGBT- XXXX bezeichnet, wobei xxxx eine Seriennummer ist, die es dem Anwender benutzt werden, abhängig von der Anzahl der verwendeten Module und der entsprechenden Ausgangsleistung. - Seite 18 ® In-Wall Bluetooth Audio Receiver Installations - und Betriebsanleitung 3.2. Wenn die blaue LED blinkt ist Modul offen zum Paaren Verbunden „Pairing“. Das Modul bleibt für eine Minute im Pairing Modus. Wenn das Bluetooth Gerät innerhalb dieser Zeit nicht verbunden ist, schaltet sich das Modul automatisch ab und Sie müssen den Vorgang wiederholen.
-
Seite 19: Tekniske Spesifikasjoner
2,5W/8ohm (1) 8 or 16 ohm Høyttalere (Alle fabrikater er tillatt) (2) Bluetooth Audio Receiver (Modulen) (3) Strømforsyning (15Vdc, 0,8A) Modulen monteres i en veggboks 45x45 mm diameter. (Standard elektro-veggboks) 52691 NORMAL MAKS NOTAT 45x45x42 Total (bredde x høyde x dybde) Byggemål... - Seite 20 ® In-Wall Bluetooth Audio Receiver Installasjons- og bruksanvisning 2. Elektrisk- og funksjonsspesifi kasjon Strøm: Modulen får strøm fra en ekstern Bluetooth ID: Hver modul er adressert som strømforsyning. Alle 15VDC strømforsyninger kan KINGBT-XXXX. XXXX er et serienummer som gjør det mulig å skille mellom fl ere moduler brukes, avhengig av antall moduler installert og ønsket effekt ut.
- Seite 21 ® In-Wall Bluetooth Audio Receiver Installasjons- og bruksanvisning 3.2. Når den blå LED blinker kan du koble deg til Tilkoblet modulen. Modulen er i parrings-modus i et minutt. Hvis Bluetooth-enheten ikke er tilkoblet i løpet av den tiden, skrur modulen seg av automatisk og du må gjenta operasjonen.
-
Seite 22: Especificações Técnicas
(1) Alto Falantes de 8 ou 16 ohm (qualquer marca de alto falantes permitida) (2) Receptor de áudio Bluetooth (Módulo) (3) Fonte de alimentação (15Vdc, 0,8A) O modulo é montado em uma caixa de parede de 45 x 45 mm de diâmetro. Mecanismo elétrico padrão. 52691 NORMAL OBSERVAÇÕES 45x45x42... - Seite 23 ® In-Wall Bluetooth Audio Receiver Manual de Instalação e Uso 2. Especifi cações elétricas e funcionais Alimentação: o modulo é alimentado por uma fonte Bluetooth ID: cada modulo está de alimentação externa. Qualquer fonte de alimentação de identifi cado como KINGBT-XXXX sendo XXXX um numero de serie que permite 15Vdc pode ser utilizada dependendo do número de módulos instalados e da saída de áudio necessária.
- Seite 24 ® In-Wall Bluetooth Audio Receiver Manual de Instalação e Uso 3.2. Uma vez que o led azul começar a piscar você está Emparelhar Conectado pronto para o emparelhamento. O modulo se mantem em modo de emparelhamento por um minuto. Se o dispositivo Bluetooth não se conectar durante este tempo, o modulo vai desligar automaticamente e você...
- Seite 25 ® ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ПО МОНТАЖУ И НАСТРОЙКЕ In-Wall Bluetooth Audio Receiver 1. Установка OPEN DIAGRAM KITS 2½ ” & 5” DIAGRAM 1,5W/16ohm 2,5W/8ohm 2003 ~120/230V 4” 1,5W/16ohm 2,5W/8ohm 15Vdc/0,8A 2003 2,5W/8ohm 4” 15Vdc/0,8A 2,5W/8ohm (1) Динамики 8 или 16 Ом (любой марки) (2) Аудио...
- Seite 26 ® ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ПО МОНТАЖУ И НАСТРОЙКЕ In-Wall Bluetooth Audio Receiver 2. Описание электрических и функциональных характеристик Bluetooth ID: каждый аудиоприемник Питание: Питание: подается на аудиоприемник от внешнего источника. Может быть использован любой индетифицируется системой как KINGBT- XXXX, где XXXX является серийным номером тип...
- Seite 27 ® ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ПО МОНТАЖУ И НАСТРОЙКЕ In-Wall Bluetooth Audio Receiver Пара Соединение выполнено 3.2. Как только светодиод начнет мигать синим светом - внешнее устройство и аудиоприемник готовы к соединению. Аудиоприемник остается в режиме сопряжения в течение одной минуты. Если внешнее устройство не...
- Seite 28 CENTRAL Polígono Malpica Calle F Oeste Grupo de Naves Gregorio Quejido, 87-88 50016 Zaragoza (SPAIN) Tel.: 34 976 46 55 50 Fax: 34 976 46 55 59 comercial@eissound.com www.eissound.com Downloaded from www.Manualslib.com manuals search engine...
